海康威视梯控按键模式接线说明

一、系统架构：
对接方法1——硬链接：梯控主机 （DS-K2210）放置在电梯机房 ，梯控分控模块（DS-K2M0016A）放置在轿厢顶部，需要用6芯电梯随行缆 。此类架构最常见但接线较为繁琐。

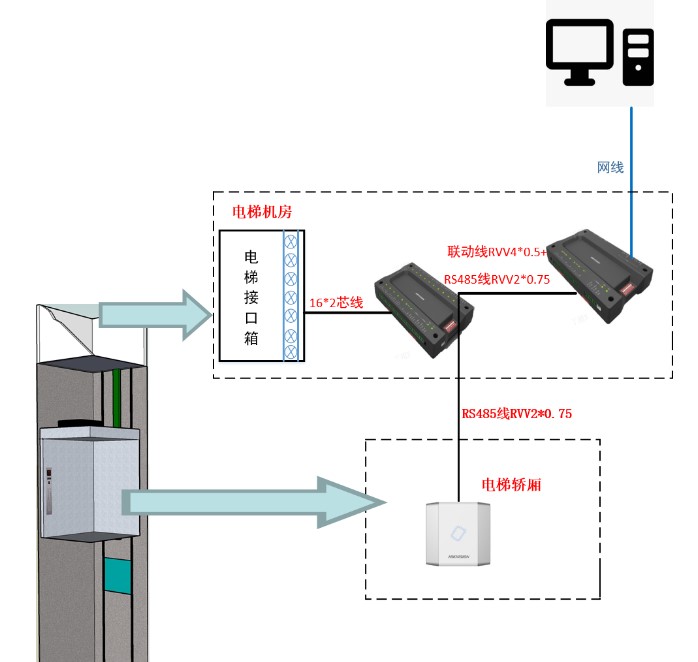

对接方法2——接口箱对接：梯控主机（DS-K2210）和梯控分控模块（DS-K2M0016A）都放在轿顶机房。只需借用2芯随行电缆，2芯用作读卡器的485通讯。此架构接线方便但需要梯控厂家提供接口箱，而大部分项目都没有接口箱。

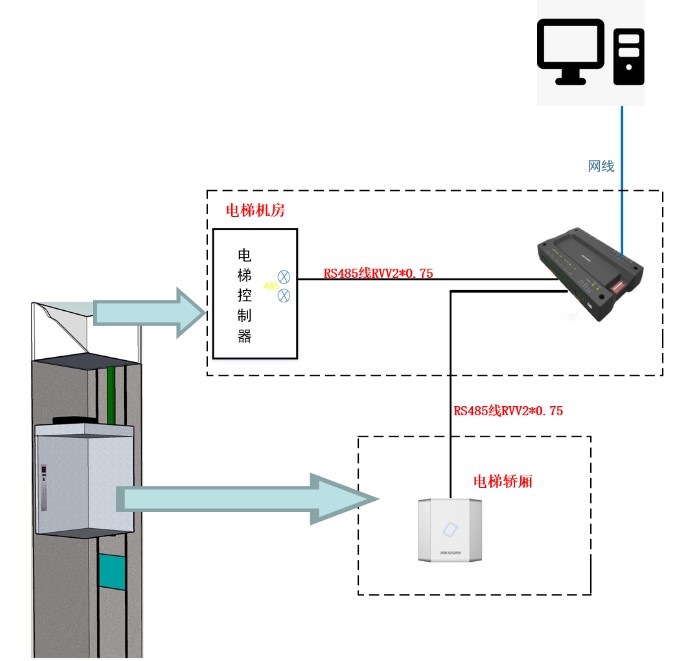

对接方法3——协议对接：梯控主机（DS-K2210）放在轿顶机房，电梯厂家提供电梯控制器。两者通过RS485方式对接。此架构需电梯厂家提供485协议，定制梯控程序或海康提供485协议，电梯厂家进行主板定制程序。

二、硬件接线：

1、梯控分控模块的拨码：3~10。默认：拨码3，代表控制的楼层是1~16层；以此类推，如拨码10，代表控制的楼层113~128层。

2、主控与分控之间通过6芯线连接，其中两芯485线,4芯联动输出线；分控与分控之间同样通过6芯线并联，读卡器或人脸机通过485两芯线连接。

（1）先与电梯厂家确定，找出使能电梯按钮的信号线；

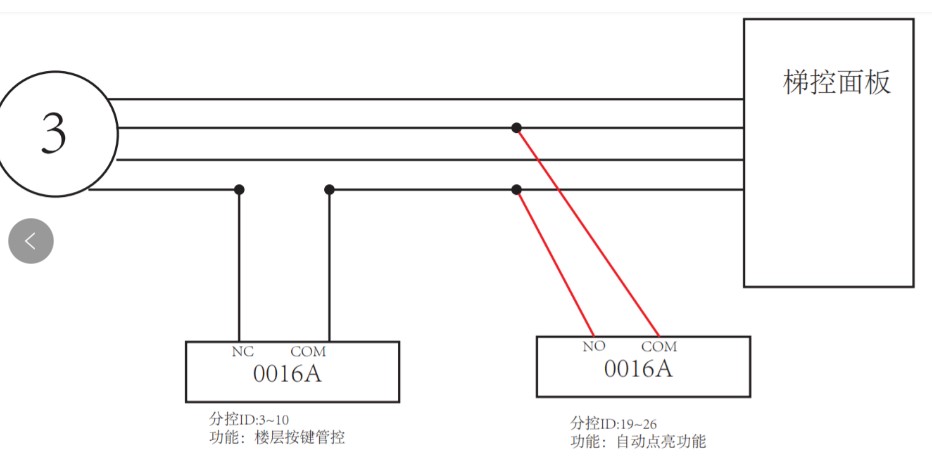

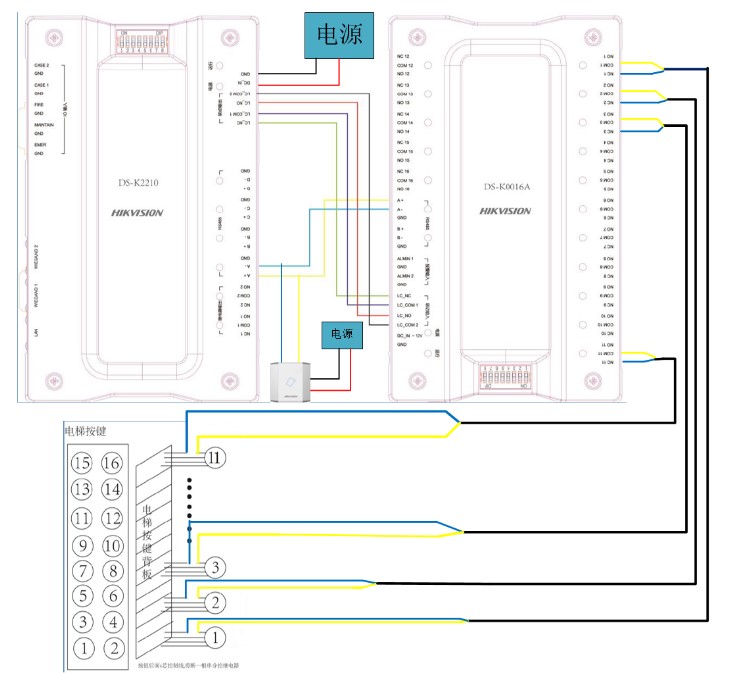

（2） 梯控分控模块（DS-K2M0016A）端子NC\COM串联接至电梯按钮的其中一根信号线，如下图所示；

（3）梯控上电之后，分控的楼层继电器反转成常开，继电器的灯常亮。

海康威视梯控自动模式接线说明

方案一：适合一卡对应一层楼的权限。

缺点：遇到一卡对应多层的权限，那么会出现刷卡之后，卡片所拥有的对应楼层按钮灯都亮，按钮灯亮的楼层都会停一下。

方案二：既适合一卡对应一层楼的权限（小区业主），又适合一卡对应多层楼的权限（小区物业）

实现方式： 假如现场是16层楼，现场要实现物业需要所有楼层按钮权限，物业刷卡，需要手动按按钮点亮楼层，小区住户刷卡直接自动点亮住户所在楼层。

把分控0016A拨码设置成4（3拨ON），控制17~32层的楼层按钮权限（软件里面可以把17~32层定义成1-16F）。

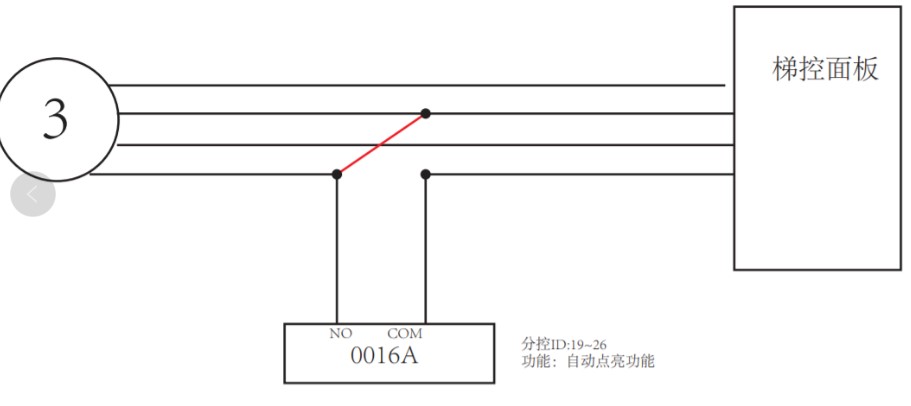

把分控0016A拨码设置成19（125拨ON），控制1-16层自动点亮。

给物业授权的时候，就授权17~32F的权限，物业刷卡需要手动按按钮点亮楼层按钮。

给业主授权的时候，就授权1~16F中的某一层权限，业主刷卡，楼层按钮自动点亮。

优点：解决物业拥有所有楼层按钮权限，刷卡之后所有楼层按钮都自动点亮，每层都会停一下。

缺点：需要双倍的继电器。

海康威视梯控呼梯模式接线说明

一、系统架构

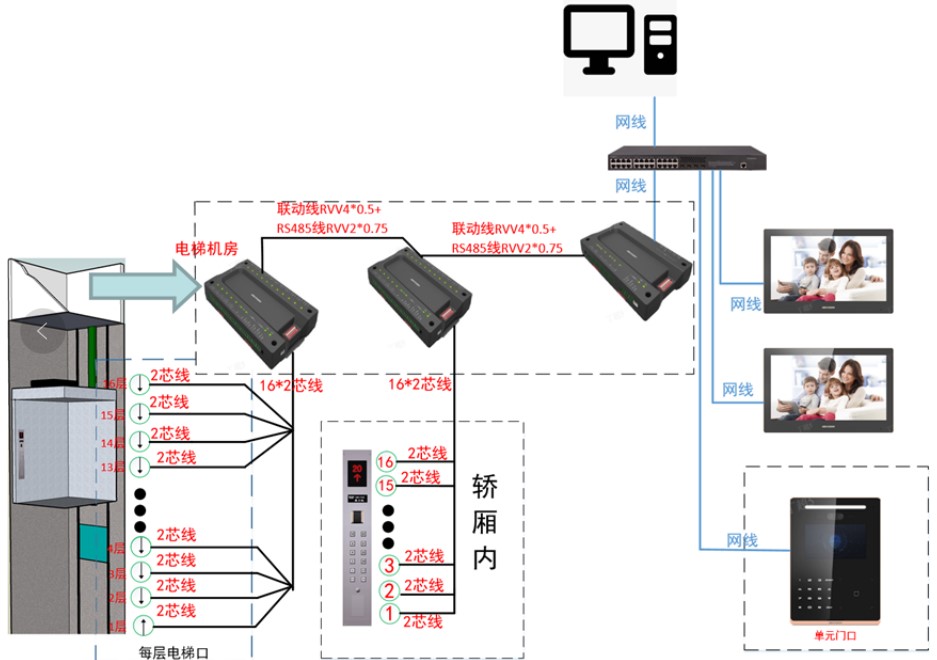

对接方式1——网络方式：梯控主机（DS-K2210）和呼梯模式梯控分控模块（DS-K2M0016A）都放在轿顶机房。梯控主机（DS-K2210）接入局域网，和门口机网络通讯。梯控和门口机必须在同一局域网。

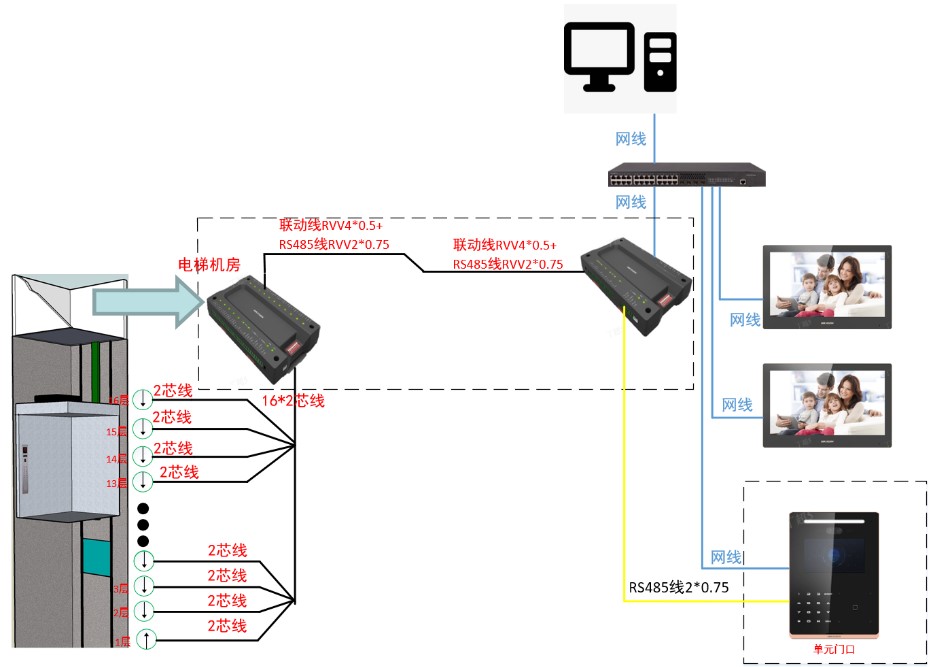

对接方式2——RS485方式：梯控主机（DS-K2210）和呼梯模式梯控联动模块（DS-K2M0016A）都放在轿顶机房。梯控主机（DS-K2210）的485口和门口机485口用RVV线连接。

二、硬件接线：

梯控联动模块与电梯之间接线：

1、梯控联动模块的拨码：11~18。默认：拨码11，代表控制的楼层是1~16层；拨码为12，代表控制的楼层是17~32层；拨码18，代表控制的楼层113~128层。

（1）与电梯厂家确定，电梯使能电梯门口上下行按钮的线；

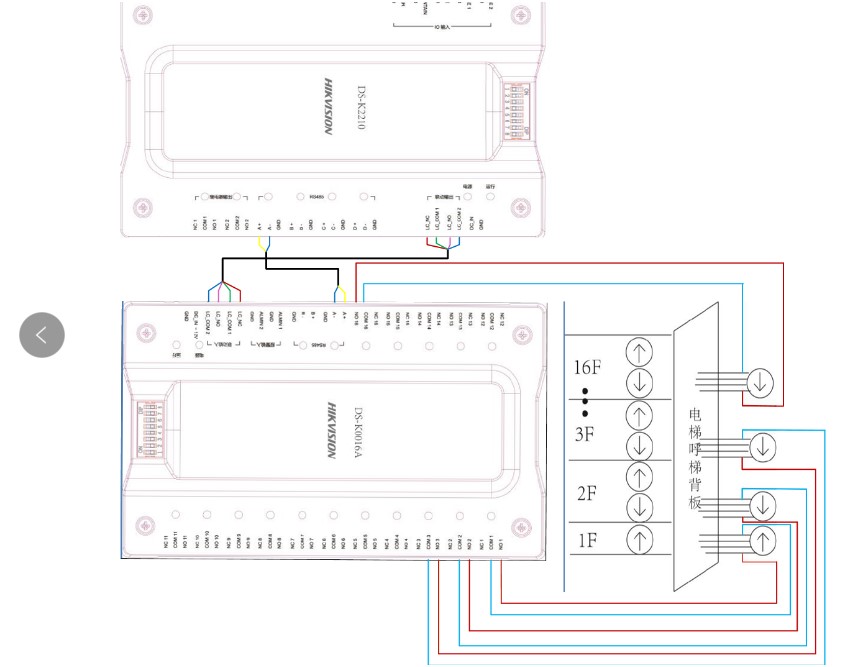

（2）DS-K2M0016分控端子NO\COM对接电梯按钮，如下图所示；

（3）一般一楼及以下接上行按钮；一楼以上接下行按钮。

海康威视梯控按键、呼梯组合模式接线说明

一、系统架构

对接方式1——网络方式：梯控主机（DS-K2210）和呼梯模式梯控分控模块（DS-K2M0016A）都放在轿顶机房。按键模式梯控分控模块（DS-K2M0016A）放在轿厢顶部。

对接方式2——RS485方式：梯控主机（DS-K2210）和呼梯模式梯控分控模块（DS-K2M0016A）都放在轿顶机房。梯控主机（DS-K2210）的485口和门口机485口用RVV线连接。

二、硬件接线：

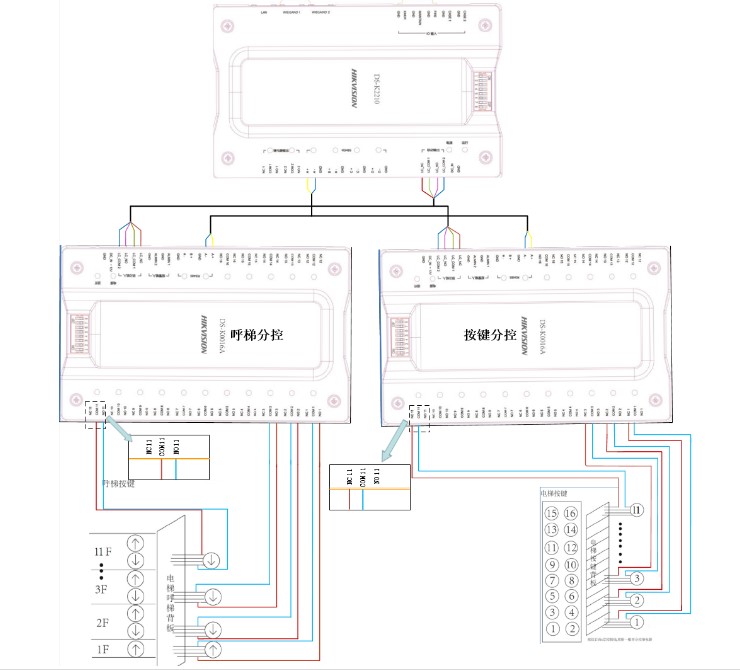

呼梯模式梯控联动模块（DS-K2M0016A）、按键模式梯控分控模块（DS-K2M0016A）和电梯接线方式之间接线方式可分别参考呼梯、按键模式接线方式。
