海康威视报警主机常见设置教程

海康威视报警主机遥控器恢复出厂设置的方法

操作步骤如下:
纽扣电池拔下,按住布放键几秒钟,然后不松手把电池装上,然后遥控器灯闪3下,松手就可以了。



海康威视报警主机子系统定时布防撤防的操作方法

ivms 4200客户端添加设备后,布撤防设置操作如下:

1.定时布撤防

远程配置-输入配置-子系统-日常布撤防配置界;

选择子系统号,勾选启用-点击模板,进入编辑界面;

海康威视报警主机常见设置教程

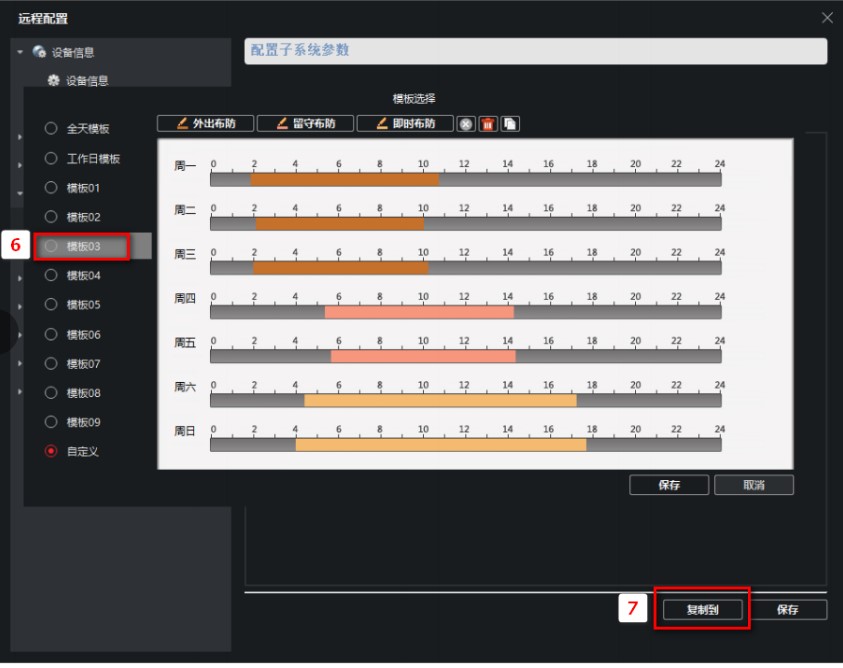

2.编辑日常计划

可选择多种模板,编辑时间段,保存;可选择将此计划复制到多个子系统。

(注意:只在时间段的起始和结束的时间点进行布撤防状态更新。)

海康威视报警主机常见设置教程

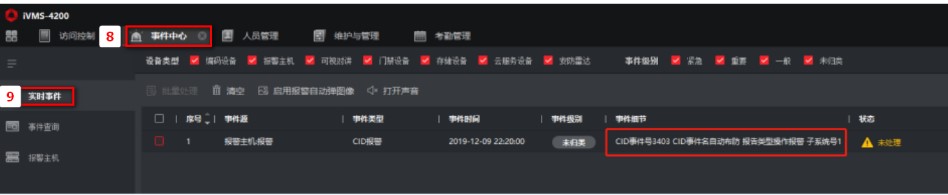

3.功能验证:

当到达定时布撤防设置时间后,设备会自动对子系统布防,在报警事件中可查询到对应事件
海康威视报警主机常见设置教程



海康威视报警主机配合TD110自动电话拨号器实现电话拨号报警的操作方法

一、TD110接线方法及配置

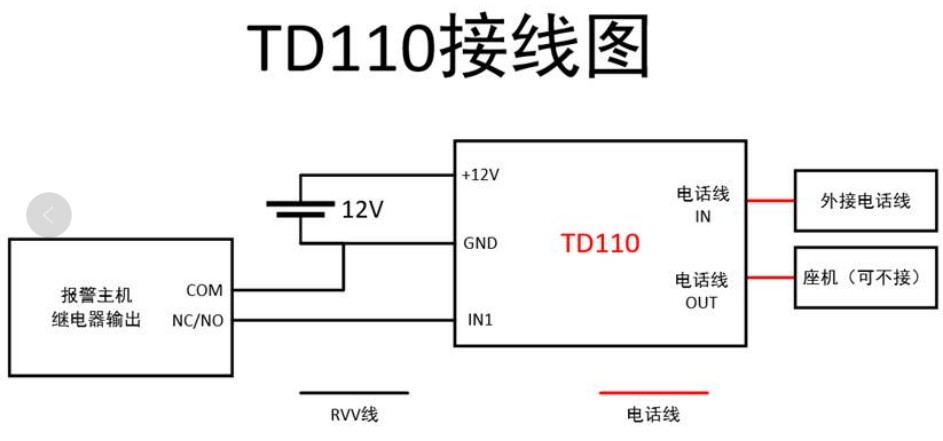

1、接线图如下
海康威视报警主机常见设置教程接线说明
a:根据上图来接线,TD110可以单独供电,但是GND需要复用。
b:座机可以接也可以不接,但是座机不能与TD110同时工作。
c:TD110正常连接电信网,即外接的电话线时,可以拨打手机或者座机,但是需要配置号码(可以用座机拨打,测试号码是否正确)

2、系统配置
注:最多配置四个号码,四个轮流打|
a:号码配置,先输入号码,然后按MEM键,输入数字1(1-4都可以),格式 *********(号码) MEM X(1-4)。
b:删除号码,按MEM键,然后输入1(可以删除指定号码1-4)格式、MEM X(1-4)。
c:测试 ,输入MEM和FCE,即可测试拨号。

3、功能测试流程
a:按照上面接线配置。
b:在报警主机添加到4200里面,打开远程配置-输入配置-防区-设置 里面将需要将相应的防区关联继电器,继电器选择TD110接线的继电器。
c:防区布防,触发继电器之后,确定TD110是否拨号到配置的电话号码上。
d:测试完成

二、TD110拨号
a、号码配置,先输入号码,然后按MEM键,输入数字1(1-4都可以),格式 *********(号码) MEM X(1-4)。
b、删除号码,按MEM键,然后输入1(可以删除指定号码1-4)格式、MEM X(1-4)。
c、测试 ,输入MEM和FCE,即可测试拨号。

三、报警主机设置
进入ivms4200客户端 ,远程配置-输入配置-防区-防区参数设置,对应防区号关联对应继电器
海康威视报警主机常见设置教程

四、无法电话报警故障排查方法

a、测试TD110,输入MEM和FCE是否可以拨号成功;

b、短接TD110,报警输入IN1、GND是否可以拨号成功;

若以上两方面可以拨号成功,则再检查报警主机,

a、防区关联继电器号配置是否正常,防区号与继电器号是否关联正确;

b、输出配置-继电器,手动触发是否可以正常电话报警,若不成功,则检查报警主机与TD110拨号器的接线情况以及继电器本身输出是否正常,可更换其他继电器测试。



海康威视报警主机继电器(触发器)设置

防区关联继电器:防区触发后所关联继电器开始输出,设置的延时时间到后停止输出。

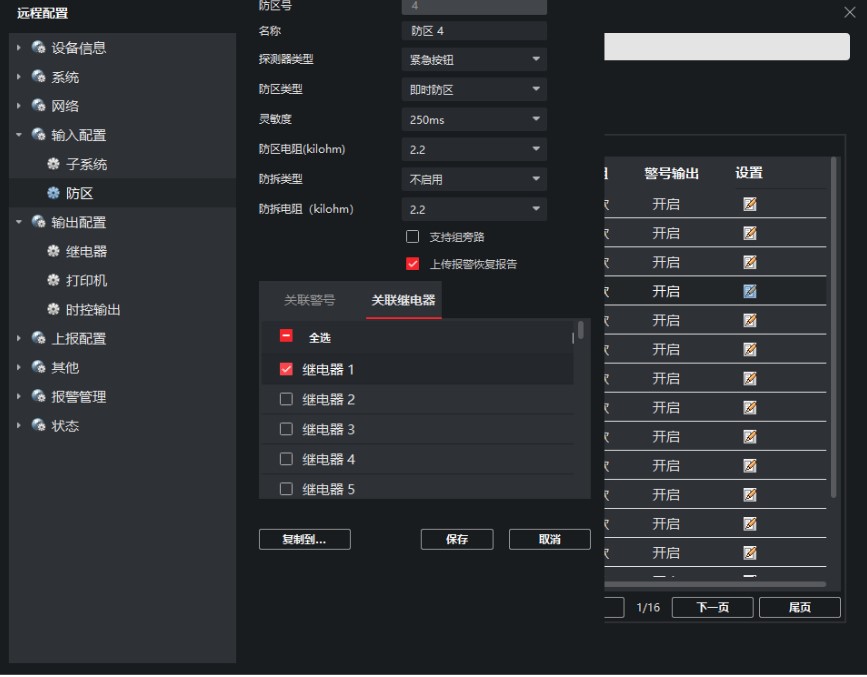

远程配置-输入配置-防区,进入防区编辑界面
海康威视报警主机常见设置教程

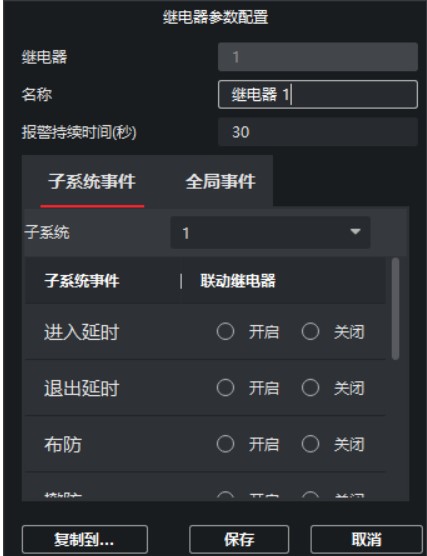

进入远程配置-输出配置-继电器,进入继电器编辑界面,设置继电器延时输出时间(默认30秒)
海康威视报警主机常见设置教程

子系统事件关联继电器: 根据子系统事件联动继电器打开或关闭,不受延时时间设置的影响

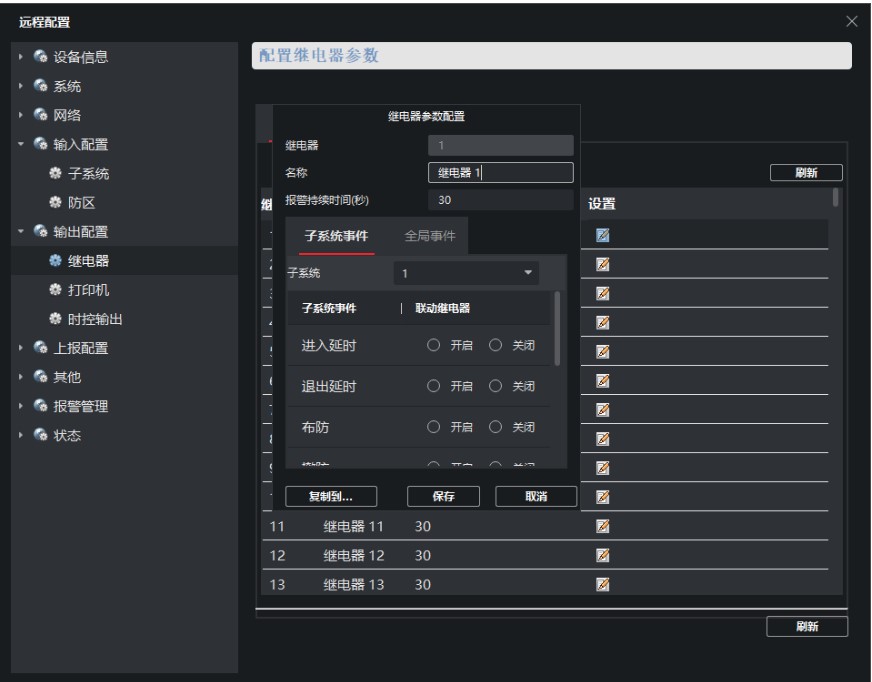

进入远程配置–输出配置—继电器,进入继电器编辑界面,继电器配置里,继电器开启/关闭勾选子系统/全局事件。

联动继电器开启/关闭的含义:子系统里发生开启所选择的事情时,继电器就会开启;子系统里发生关闭所选择的事情时,触发器就会关闭,此时配置的延时时间30s无效。
海康威视报警主机常见设置教程
