海康威视电子围栏编程后无法通讯的故障排查

海康威视电子围栏编程后无法通讯的故障排查


1、排查流程
1) 现场构架梳理
2) 报警主机排查(增加主机直连测试、设备地址不能重复)
3) 编程排查
4) 线路问题排查

2、操作步骤
海康威视电子围栏编程后无法通讯的故障排查  第1张
1) 报警主机
升级路径:/产品资料/01.股份公司/10.报警门禁对讲产品/00-基线程序(升级程序+客户端+SDK+用户手册)/01-报警/09-电子围栏脉冲主机(DS-PF 系列)/KP40/1.程序/硬件初始化操作:
a. 将网络报警主机断电,并打开盖子;用短路帽或者连接线将网络报警主机上的复位
开关短接。
b. 给网络报警主机上电,2 秒后请断电;移除复位开关上的短路帽或者连接线。
c. 给网络报警主机盖好盖子;重新给网络报警主机上电。
2) 地址设置

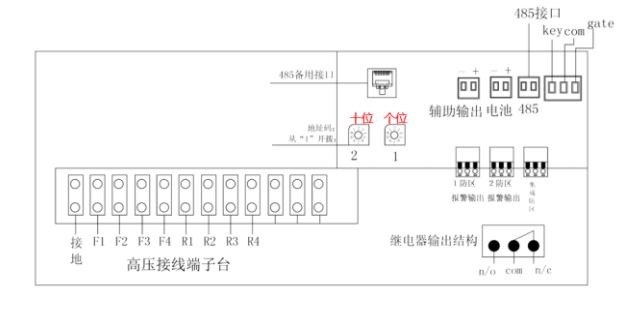

RS485 通讯以地址区分设备,设备地址不能冲突,冲突会导致设备离线等问题。脉
冲主机通过拨码的方式设置地址,从 1 开始设置,设置地址之后重启生效。
海康威视电子围栏编程后无法通讯的故障排查  第2张
3) 编程排查
KP40 编程如下:
在 KP40 主机键盘上进行编程操作
a. 进入编程模式:012345*0#
b. 设备数设置:816XX#(默认值 81605#)

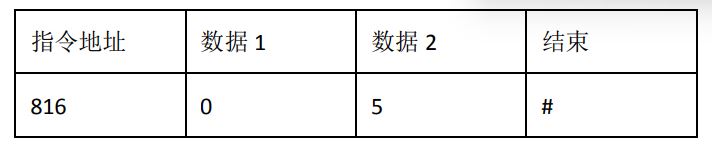

海康威视电子围栏编程后无法通讯的故障排查  第3张

注:XX 指脉冲主机实际数量,单防区主机范围 1~40;双防区主机 1~20。如 5 个脉冲主机输入 81605#,需重新注册脉冲主机时,可使用此指令。

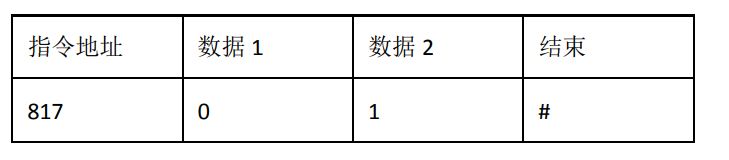

c. 波特率参数设置:817XX#(默认值 81701#),排查问题时调整此参数

海康威视电子围栏编程后无法通讯的故障排查  第4张
注:设置波特率参数,默认是 01 即波特率 19200;00 即波特率 9600。
d. *#退出编程,
波特率设置及说明如下:
协议切换流程
海康电子围栏主机蓝板子(颜色)分两种版本(旧版本不支持单双防区混接功能)新版本支持单双防混接,新版本协议切换步骤如下:
按住主机下键,按住五秒不放,直到听见主机滴的响一声则切换波特率到9600,然后主机断电重启,即为协议切换成功
按住主机上键,按住五秒不放,直到听见主机滴的响一声则切换波特率到19200,然后主机断电重启,即为协议切换成功

注意事项:
(1)119200波特率是新版本程序支持单双防主机混接,9600波特率为老版本程序,不支持单双防区主机混接。
(2)切换协议之后必须断电重启后才能生效。
(3)现场如发现蓝板子主机可以采取以上方法去测试主机程序的版本,如不能切换就是老程序,如需要支持单双防区混接。需更将主机升级程序方能实现单双防区主机在同一个项目中混接。升级程序,需要用J-LINK烧写工具将程序重新写入主机中。
(4)红板子(颜色)已经全部支持单双防区混接功能,出厂默认波特率为19200。

4) 直连测试
将脉冲主机的 485 和 KP40 主机的 D+ D-直接进行相连。直连测试时,需要对编程命令进行来回切换,记录通讯异常时的编程命令,最终选择一个波特率作为全部设备使用的波特率。
5) 线路问题排查
a. 普通 485 线路

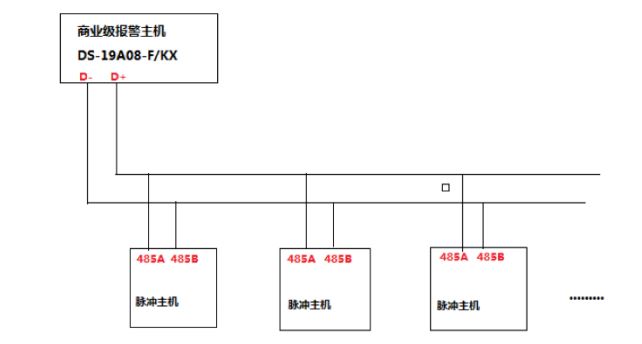

485 总线长度之和不得超过 800 米,正确的接线方式如下:
海康威视电子围栏编程后无法通讯的故障排查  第5张

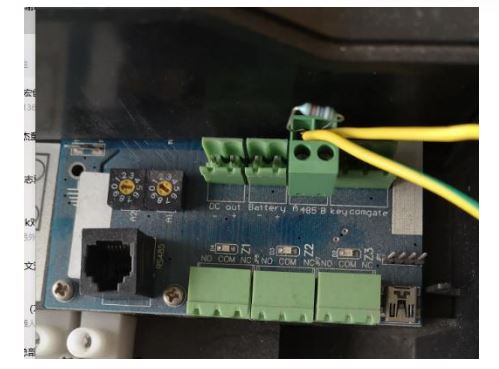

当 485 总线距离比较长时,在通讯线末端设备 485AB 之间加 120 欧姆的终端电阻用
于抑制干扰,如下图:
海康威视电子围栏编程后无法通讯的故障排查  第6张
如果增加电阻无效(强电干扰严重),单独重新拉一组线进行测试,如果单独拉线
正常可以判断现场线路异常,需要整改。
b. 光端机线路(以 DS-PF-485R 为例)

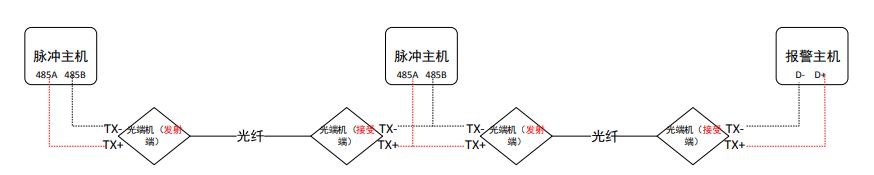

正确的光端机(光端机需区别发送端和接收端)布线示意图如下
海康威视电子围栏编程后无法通讯的故障排查  第7张
光路测试,现场需用专门的仪器测试光纤是都通畅无损,光学允许最大链损:10 dB;

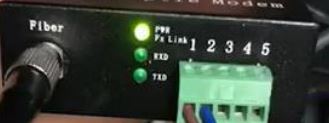

中继器的指示灯说明
Power: 供电正常
RXD:数据信号接受灯,该灯闪亮表示已经收到数据信号
TXD:数据信号发射灯,该灯闪亮表示数据信号已经发出

海康威视电子围栏编程后无法通讯的故障排查  第8张
