海康威视常见门禁一体机（用作读卡器）接门禁主机教程

注：
1、当K1T500/501系列视频门禁一体机作为读卡器进行连接时仅支持连接主机， 将不再支持报警输入输出，门锁，门磁等外接设备的连接。
2、K1T500/501系列视频一体机拨码设置

通过485方式接门禁主机
a) 通过RS-485方式连接时，拨码设置5，6为ON。
b) 拨码开关1-4位设置485地址，如下图所示。

c)接线配置：一体机的485+接K260X系列门禁主机的485+，一体机的485-接K260X系列门禁主机的485-。

通过韦根方式接门禁主机
a) 当K1T500/501系列视频门禁一体机作为韦根读卡器时，拨码开关将6拨为ON。（若您的门禁卡位数是8位，注意需要将7也拨成ON）
b) 韦根通讯接线的距离建议不超过80米。
c) 外部电源必须要跟一体机电源共地。
d)接线方法：一体机的W0接K260X系列门禁主机的W0，一体机的W1接K260X系列门禁主机的W1，一体机的GND接K260X系列门禁主机的GND。

e)一体机韦根方式接门禁主机和门的对应关系：
K2601门禁主机：只有两个韦根读头，韦根一对应门1进；韦根二对应门1出。
K2602门禁主机：韦根一对应门1进；韦根二对应门1出；韦根三对应门2进；韦根四对应门2出。
K2604门禁主机：韦根一对应门1进；韦根二对应门2进；韦根三对应门3进；韦根四对应门4进。

海康威视DS-K1T200A/300A、DS-K1T604/605/606/607/671系列门禁一体机（用作读卡器）接门禁主机

注：
1、DS-K1T604/605/606/607/671系列和DS-K1T200A/300A系列（后缀带A的，如K1T201AMF）一体机做读卡器，权限需要同时下发到一体机和主机，即门禁主机和门禁一体机都需要下发权限，此时一体机也布网线。
2、DS-K1T607、DS-K1T671默认以人为中心，默认上传的是工号，需要上传卡号的话要修改为以卡为中心，打开iVMS-4200，进入访问控制-高级配置-更多参数-485参数，输出类型改为卡号。

通过485方式接门禁主机
1、需要注意一体机485是否设置传卡号？（一般默认是传工号），确认方法：将一体机添加到4200客户端，在访问控制-高级配置-更多参数，选中一体机，右边点RS485参数，连接方式选择连接门禁主机，输出类型改成卡号。

2、确认人员是否有添加卡号一同下发？
如果只是添加人脸下发，建议设置虚拟卡号，建议卡号10位数，1、2、3开头的10位数卡号，同时下发到一体机和主机。

3、将一体机和主机M1卡加密功能都关闭！
a)接线配置：一体机的485+接K260X系列门禁主机的485+，一体机的485-接K260X系列门禁主机的485-。

b) 一体机设备本地参数设置：
进入设备后台设置→通讯设置→RS-485；选择外接设备为门禁主机，设置RS485地址：默认为1，根据实际情况修改。（如地址1是将一体机当做门1进门读卡器，地址2是将一体机当做门1出门读卡器，地址3是将一体机当做门2进门读卡器）

注：若通讯设置选择外接设备为门禁主机，无法设置485地址的处理方法：在系统设置→系统信息里面有个设备ID，可以设置485地址。

通过韦根方式接门禁主机
a)接线配置：
一体机的W0接K260X系列门禁主机的W0，一体机的W1接K260X系列门禁主机的W1，一体机的GND接K260X系列门禁主机的GND

b) 一体机设备本地参数设置：
进入设备后台设置→通讯设置→韦根设置，启用韦根（使能），传输方向选择“输出”，模式选择Wiegand34。（若您的门禁卡卡号位数数10位的选韦根34；若是8位的就选韦根26）

c)一体机韦根方式接门禁主机和门的对应关系：
K2601门禁主机：只有两个韦根读头，韦根一对应门1进；韦根二对应门1出。
K2602门禁主机：韦根一对应门1进；韦根二对应门1出；韦根三对应门2进；韦根四对应门2出。
K2604门禁主机：韦根一对应门1进；韦根二对应门2进；韦根三对应门3进；韦根四对应门4进。

海康威视DS-K1T105/200/201/300/301系列门禁一体机（用作读卡器）接门禁主机

注：
（1）指纹一体机不建议通过韦根方式接入门禁主机，门禁主机无法将指纹数据通过韦根方式下发到门禁一体机中。

（2）指纹一体机通过485方式接入到门禁主机时，不建议把门禁一体机通过网络添加到平台，防止485和网络同时下发指纹数据导致异常。

（3）注意指纹录入仪需要与设备型号匹配，点击此处查看读卡器、一体机和指纹录入仪匹配表格

（4）K1T105/200/300MF可以单独切换成读卡器模式，K1T105A/201A/301A默认一体机模式，权限需要同时下发到一体机和主机，即门禁主机和门禁一体机都需要下发权限，此时一体机也布网线。若需切换为读卡器模式，复制链接下载升级程序：https://one.hikvision.com/#/link/2w1H7XooqFkeYavnZoHo 提取密码：APPq

通过485方式接门禁主机

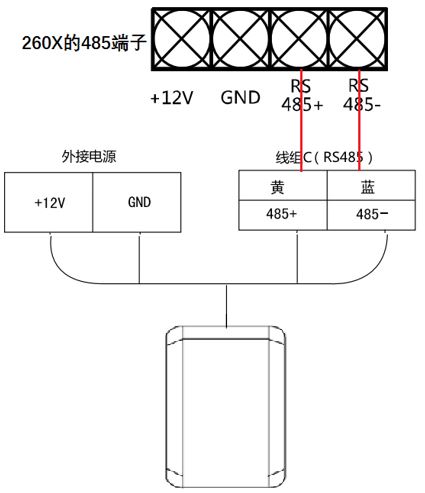

（1）接线配置：以K26X门禁主机主机举例，一体机的485+接K260X系列门禁主机的485+，一体机的485-接K260X系列门禁主机的485-

（2）一体机本地配置:
a) 长按一体机“#”号键，输入设备激活密码，进入管理界面。进入“系统设置”→“系统参数”→“模式切换”，选择为读卡器模式。点击“确认”，设备会进行重启。
b) 进入“通讯配置”→“串口参数”进行串口设置，串口工作模式无需设置，波特率一般为19200，RS485地址默认为1，根据实际情况修改。
地址位作用：比如有两个一体机都作为读卡器接到K26系列主机上。 需要通过485地址来区分哪个是进门， 哪个是出门

通过韦根方式接门禁主机

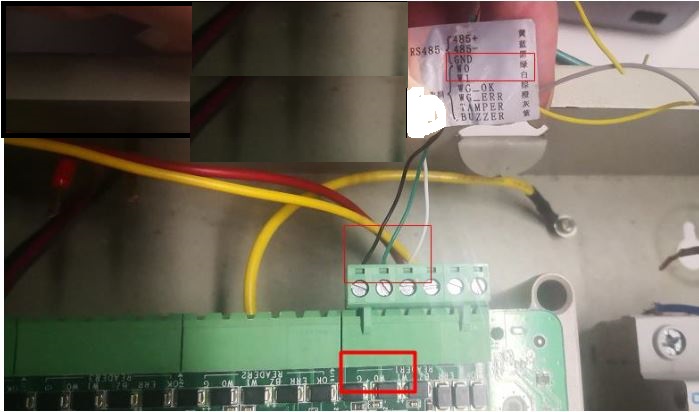

（1）接线方式：用K26X主机举例，一体机的W0接K260X系列门禁主机的W0，一体机的W1接K260X系列门禁主机的W1，一体机的GND接K260X系列门禁主机的GND。

（2）一体机本地配置:
a) 长按一体机“#”号键，输入设备激活密码，进入管理界面。进入“系统设置”→“系统参数”→“模式切换”，选择为读卡器模式。点击“确认”，设备会进行重启。

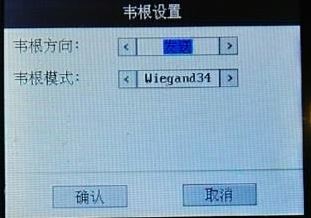

b) 进入“通讯配置”→“维根参数”进行通讯设置，维根方向选择“发送”，维根模式默认“wiegand34”可根据实际情况修改（若您的门禁卡卡号位数数10位的选韦根34；若是8位的就选韦根26）。

c)一体机韦根方式接门禁主机和门的对应关系：
K2601门禁主机：只有两个韦根读头，韦根一对应门1进；韦根二对应门1出。
K2602门禁主机：韦根一对应门1进；韦根二对应门1出；韦根三对应门2进；韦根四对应门2出。
K2604门禁主机：韦根一对应门1进；韦根二对应门2进；韦根三对应门3进；韦根四对应门4进。
