海康威视NVR录像机接收拾音器声音设置教程

海康威视NVR录像机接收拾音器声音的操作方法



一、摄像机连接拾音器
确定摄像机内部是否集成有拾音器或者有音频输入接口(通常标识有 AUDIO IN字样),如果两样功能都没有, 则无法实现在录像的同时也录音。

常用的三线制拾音器如下图:
海康威视NVR录像机接收拾音器声音设置教程  第1张

三条线分别为:
①红色—–电源正级
②黑色—–电源负级
③蓝色—–信号线;

接线方法:
1、 把拾音器电源正极接到外置电源的正极,摄像机不对拾音器供电;
2、拾音器的信号线接到摄像机的“AUDIO IN”;
3、把拾音器的电源负极、外置电源的负极都接到摄像机的“GND”或”G”处。

注:
拾音器音频信号输入是否符合2-2.4V电平以及1000欧姆阻抗的要求。如果不符合,可能会造成无声音或声音轻,或者啸叫。

二、录像机端配置音频
NVR 4.0 Lite版操作方法
一般录像用主码流,故主码流音频配置好,单画面预览(默认主码流)/录像回放/文件即有录音。

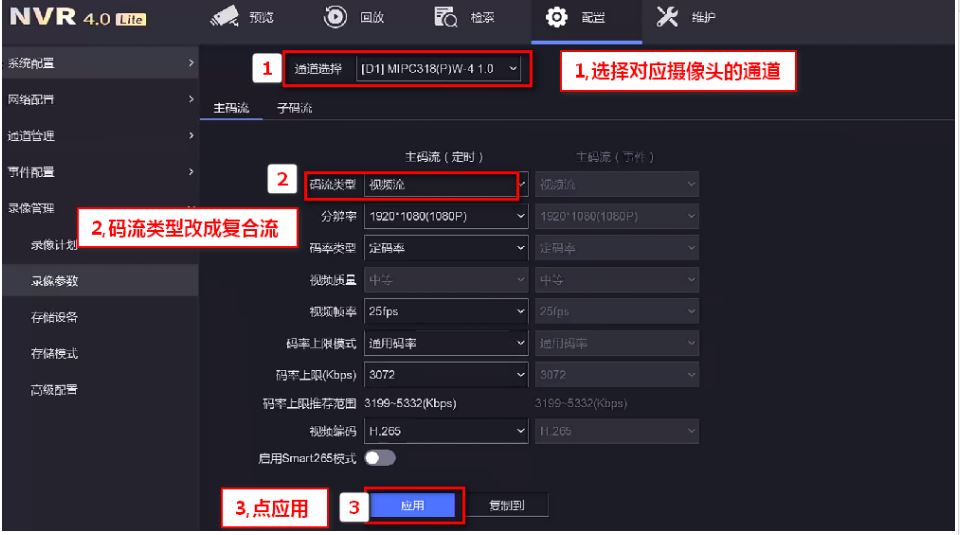

1、码流类型设置复合流
操作路径:配置—录像管理—录像参数—主码流
选择对应的通道,将“码流类型”设置成复合流,点击“应用”。
海康威视NVR录像机接收拾音器声音设置教程  第2张

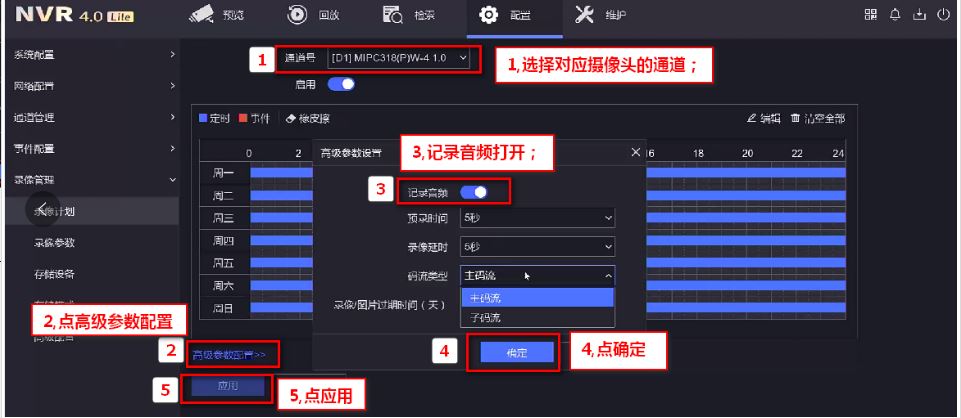

2、记录音频打钩
操作路径:配置—录像管理—录像计划—高级参数配置
选择对应的通道,点击“高级参数配置”,进入到高级参数设置界面,把记录音频打开,点“确定”,点“应用”。
海康威视NVR录像机接收拾音器声音设置教程  第3张

建议子码流参数也设置复合流,方便子码流预览时能够听到声音。

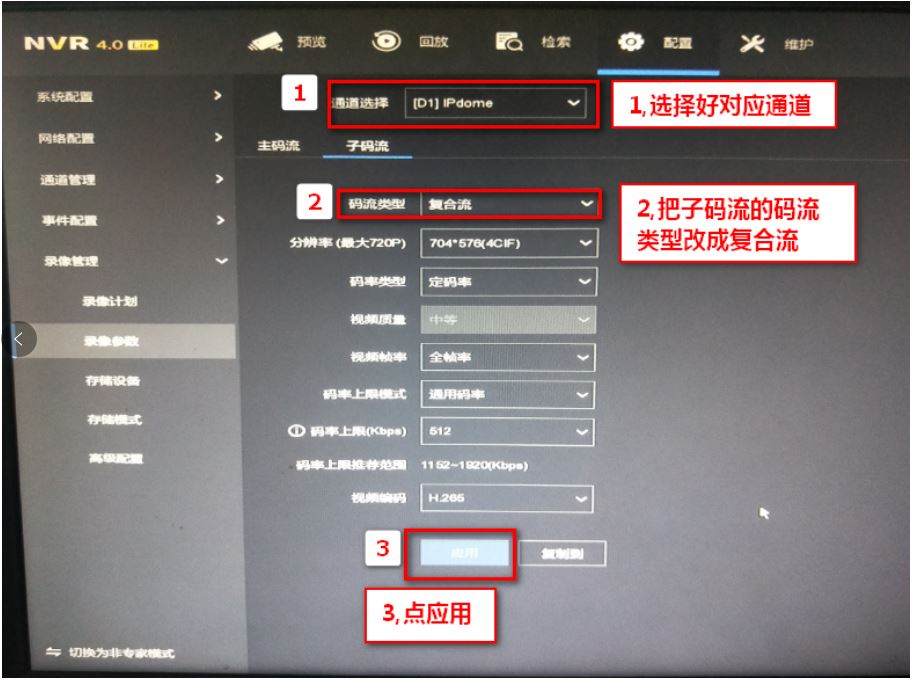

1、码流类型设置复合流
操作路径:配置—录像管理—录像参数—子码流
选择对应的通道,将“码流类型”设置成复合流,点击“应用”。
海康威视NVR录像机接收拾音器声音设置教程  第4张

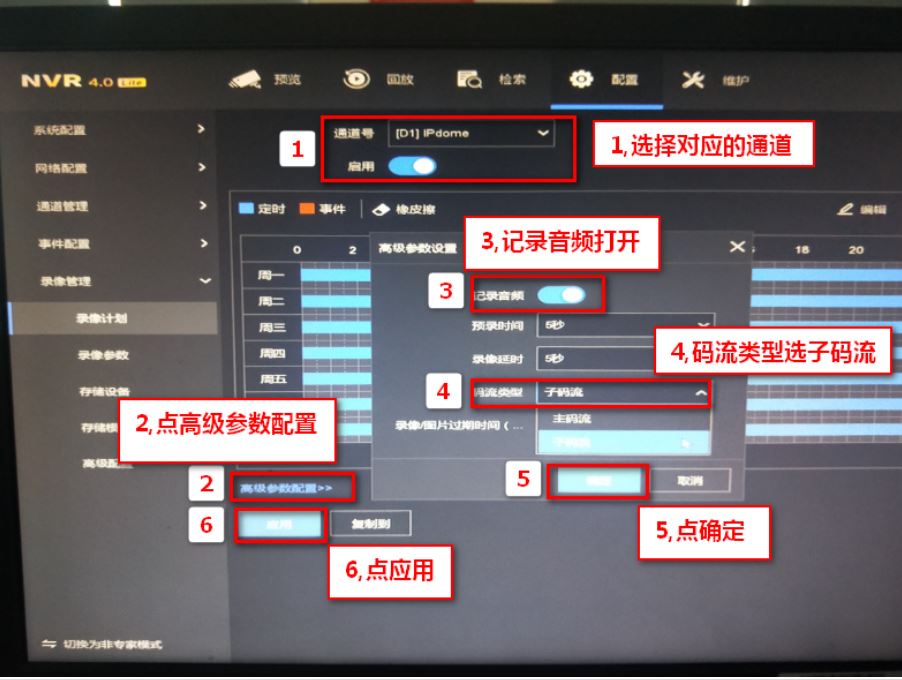

2、记录音频打钩
操作路径:配置—录像管理—录像计划—高级参数配置
选择对应的通道,点击“高级参数配置”,进入到高级参数设置界面,把记录音频打开,点“确定”,点“应用”。

海康威视NVR录像机接收拾音器声音设置教程  第5张

NVR 4.0 版操作方法
一般录像用主码流,故主码流音频配置好,单画面预览(默认主码流)/录像回放/文件即有录音。
1、码流类型设置复合流
操作路径:通道管理—视频参数—主码流参数
选择对应的通道,将“码流类型”设置成复合流,点击“应用”。
海康威视NVR录像机接收拾音器声音设置教程  第6张2、记录音频打钩

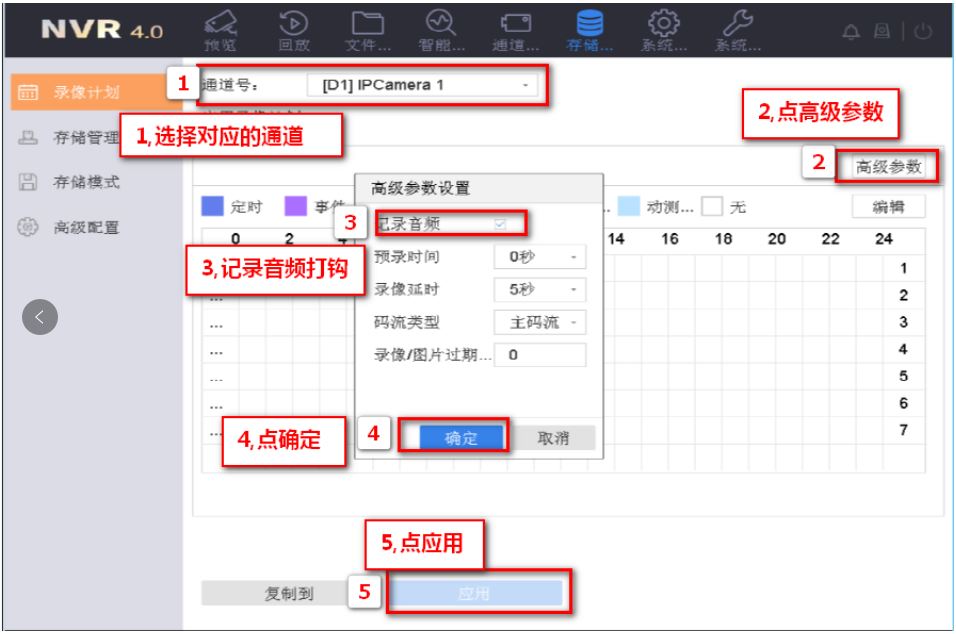

操作路径:存储管理—录像计划
选择对应的通道,点击“高级参数”,进入到高级参数设置界面,把记录音频打开,点“确定”,点“应用”。
海康威视NVR录像机接收拾音器声音设置教程  第7张建议子码流参数也设置复合流,方便子码流预览时能够听到声音。

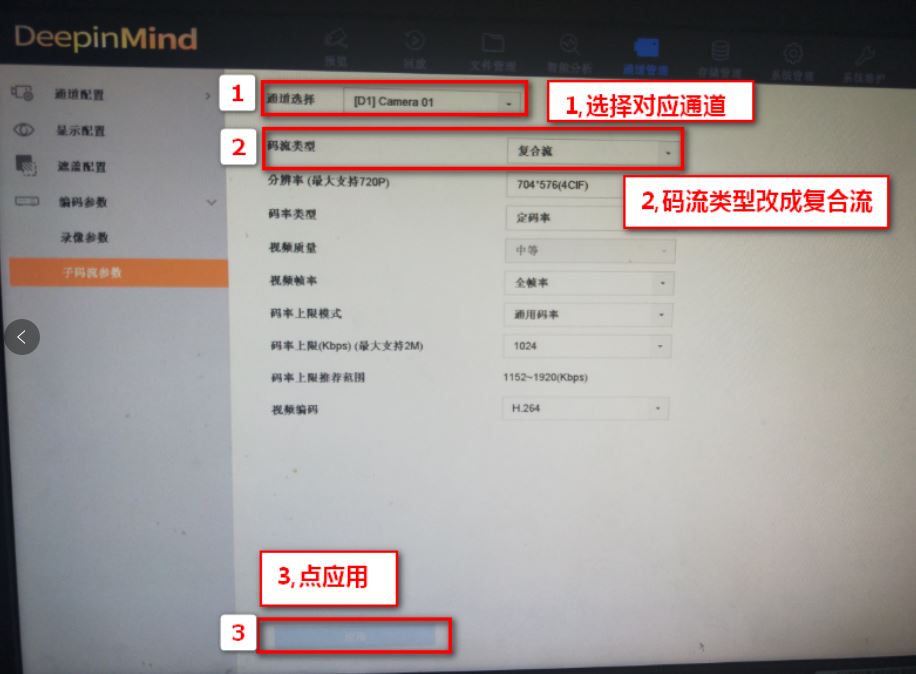

1、码流类型设置复合流
操作路径:通道管理—视频参数—子码流参数
选择对应的通道,将“码流类型”设置成复合流,点击“应用”。
海康威视NVR录像机接收拾音器声音设置教程  第8张
2、记录音频打钩
操作路径:存储管理—录像计划

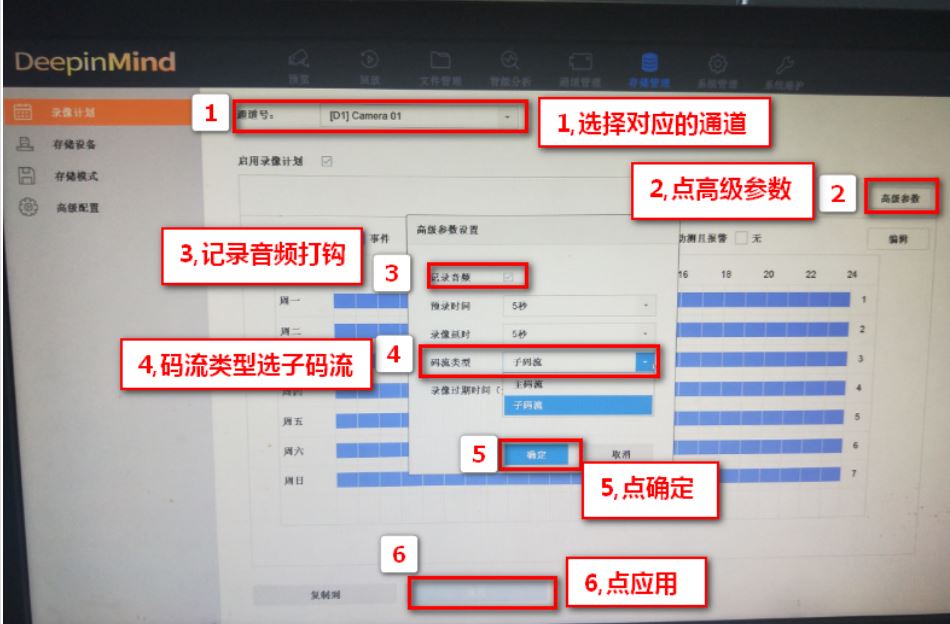

选择对应的通道,点击“高级参数配置”,进入到高级参数设置界面,码流类型选择“子码流”,把记录音频打开,点“确定”,点“应用”。
海康威视NVR录像机接收拾音器声音设置教程  第9张
