我的NAS+HTPC折腾之旅 篇十七：PVE下安装win10,直通独显实现HDMI输出

上次文章介绍了黑群安装和直通核显的两种方式，这一篇讲一下独立显卡的直通方法，目的是让虚拟机里的这个win10能够正常的在显示器上显示，出声音，键盘鼠标遥控器等都能操作，实现HTPC的功能。张大妈上大部分的教程都是针对核心显卡的，我也是多次尝试查阅资料才有了这篇教程，如果朋友们觉得有帮助，请不要吝啬你们的回复点赞，有大家的鼓励我就能继续做干货教程。win10安装有两种方式，我现在用的是荒野无灯大神的虚拟机镜像，如果大家喜欢自己定制的系统可以跳过这部分看安装win10的过程。

首先，下载win10的安装镜像，我去msdn上下的，大家可以自行查找。

选择操作系统，我下的是win10 LTSC 2019的镜像。

最新版LSTC是2021，大家可以自己找一下。

然后下载virtio-win的镜像，这个镜像里包括后面我们需要的驱动程序。

https://fedorapeople.org/groups/virt/virtio-win/direct-downloads/archive-virtio/virtio-win-0.1.217-1/

我下载的是stable的最新版

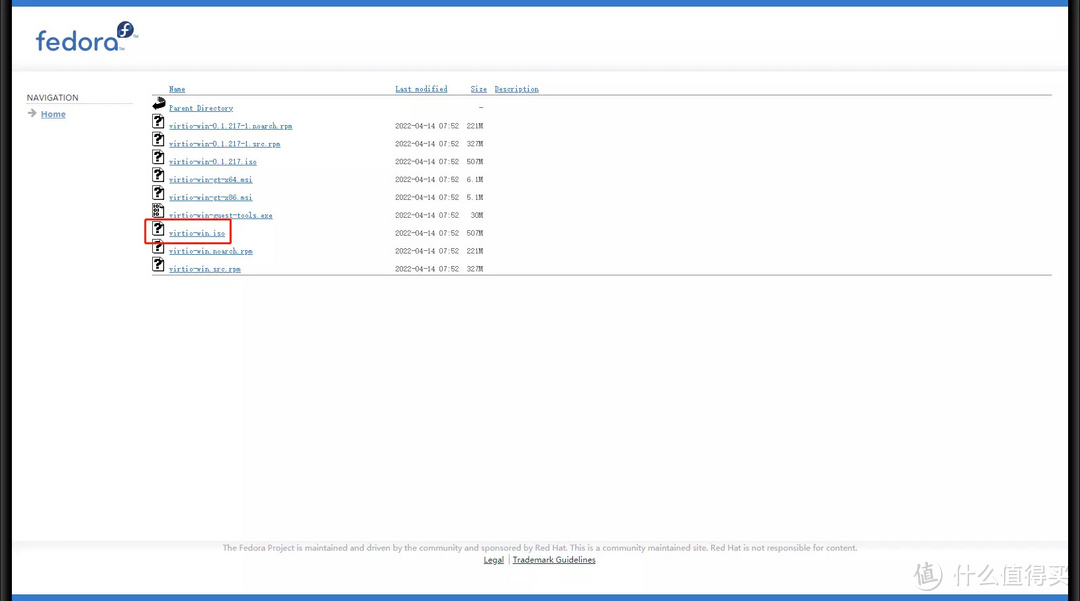

我下载的是稳定版的virtio-win.iso的镜像，下载

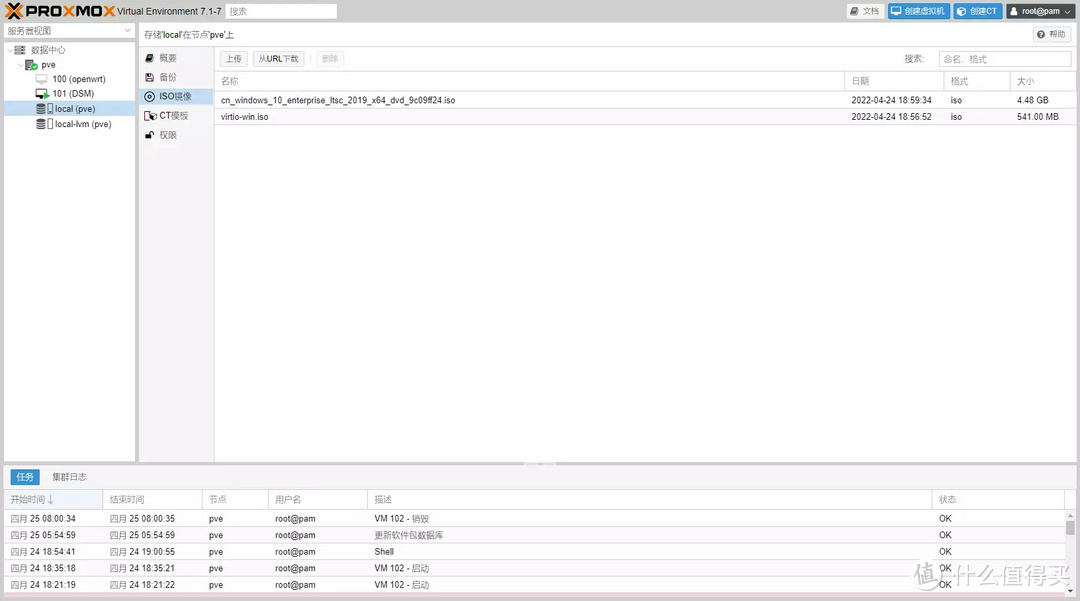

打开PVE管理界面，选择local，找到ISO镜像选项。上传下好的win10安装镜像和virtio-win.iso镜像。

把win10镜像和virtio-win的镜像上传到PVE东ISO目录待用

上传好以后，创建虚拟机。

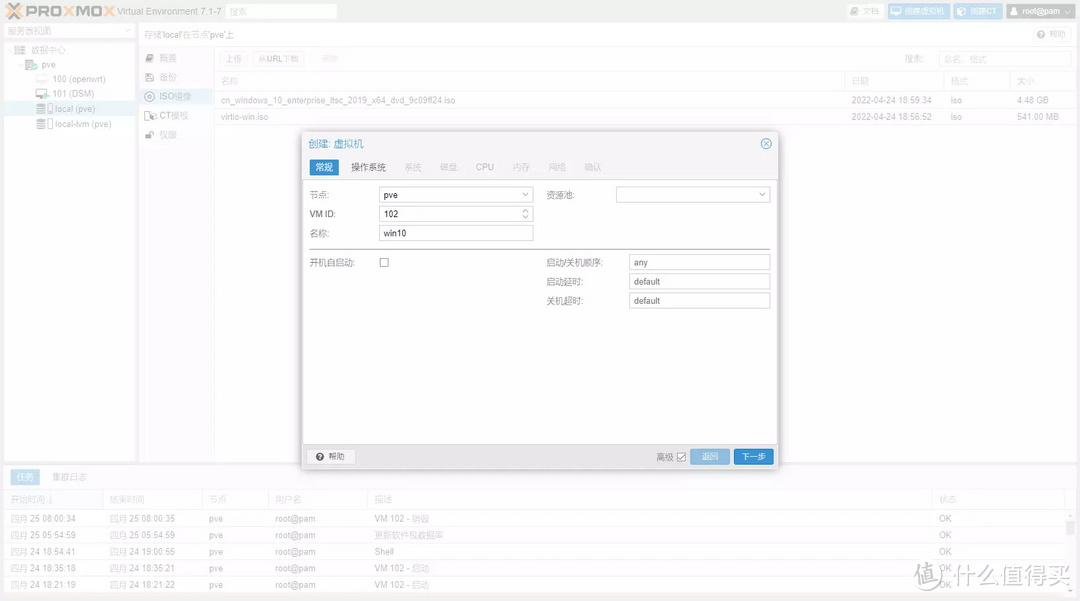

系统名win10,其他默认。

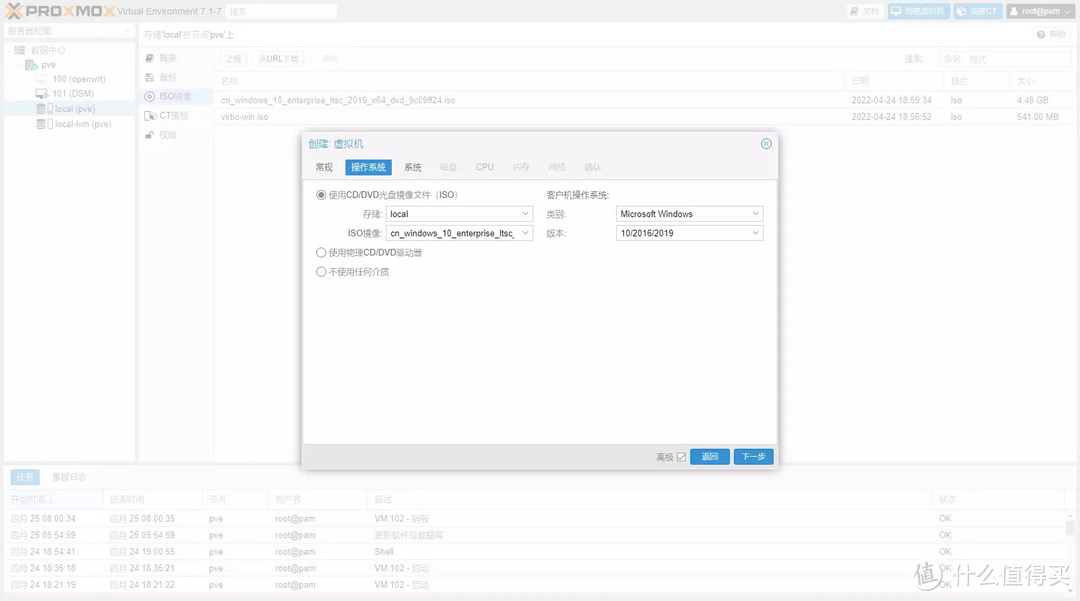

操作系统这里ISO镜像选择win10的安装镜像

光盘镜像选择win10安装镜像

类别选windows，版本选10/2016/2019

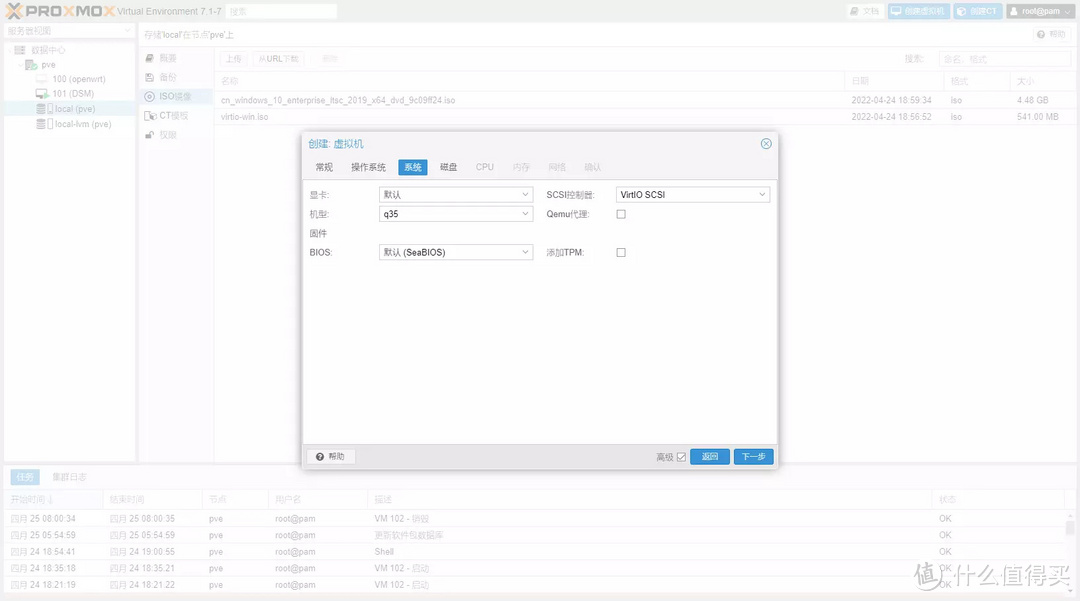

机型选q35，bios默认seabios。

BIOS默认seabios，机型选Q35，Q35可以支持PCIE显卡。

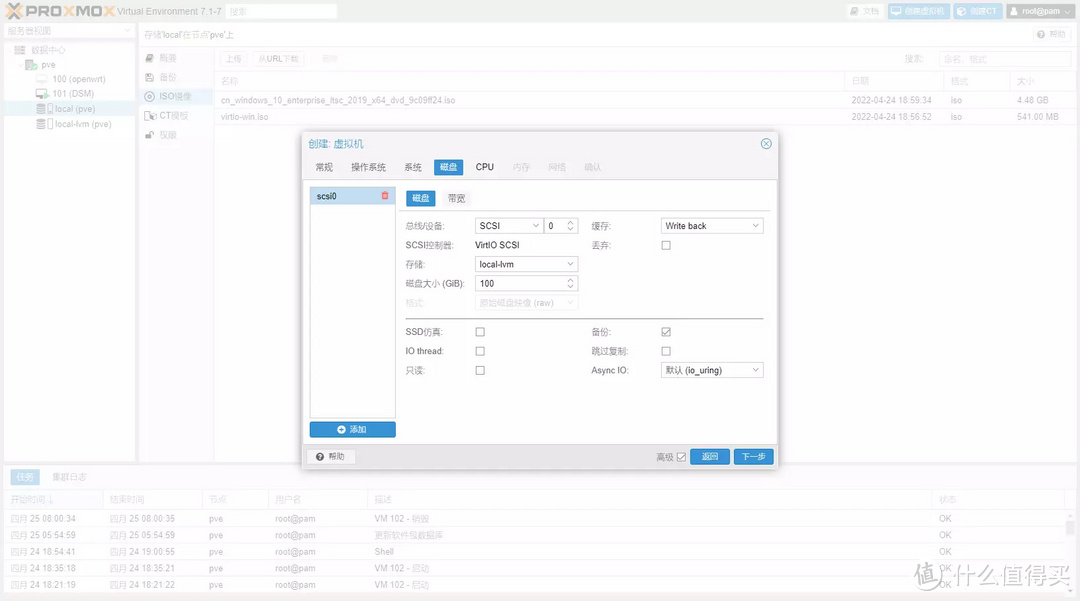

磁盘总线/设备选择SCSI，缓存选wirte back，磁盘大小我这里100G。

据说选white back性能好一点

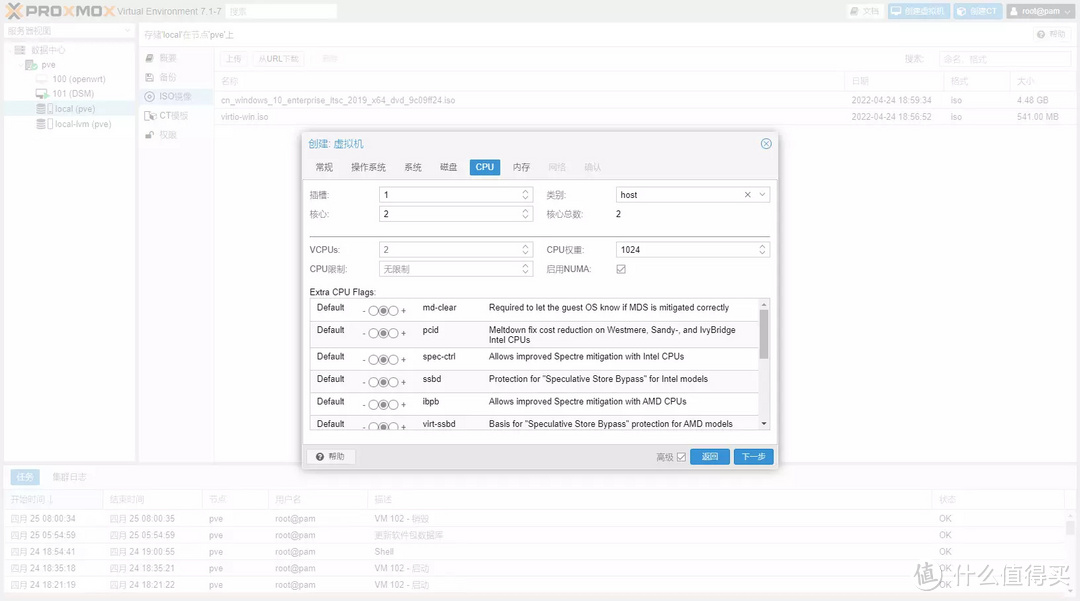

CPU选项卡打开高级，勾选NUMA，大家根据自己的处理器选择核心数量，类别填host。

CPU核心数量根据自己实际情况选

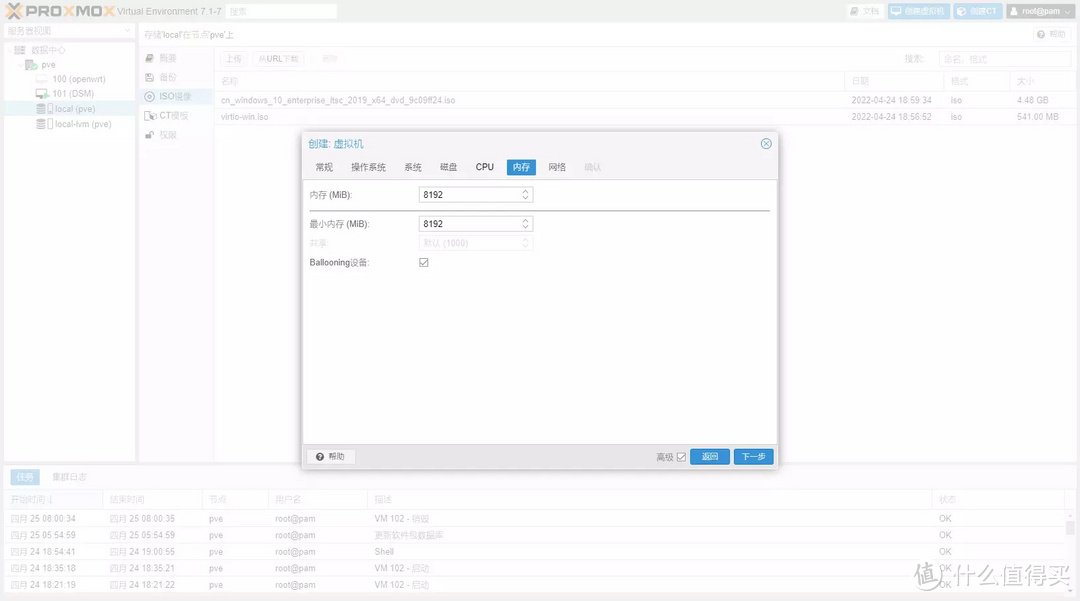

内存我分了8G，这里填8192。

内存建议4G以上

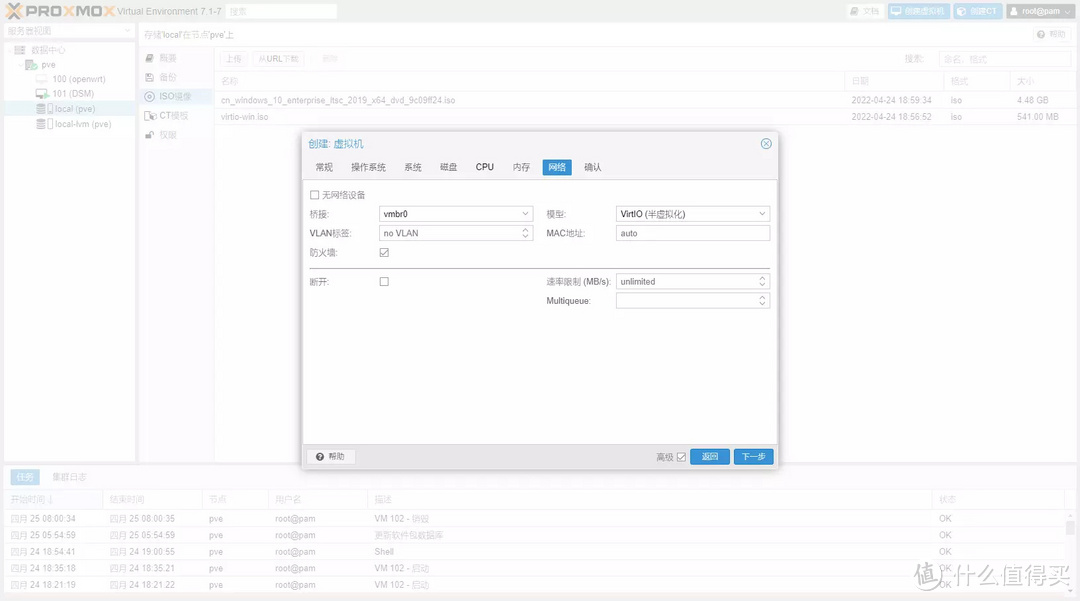

网卡模型选virtio半虚拟化

网卡使用半虚拟化

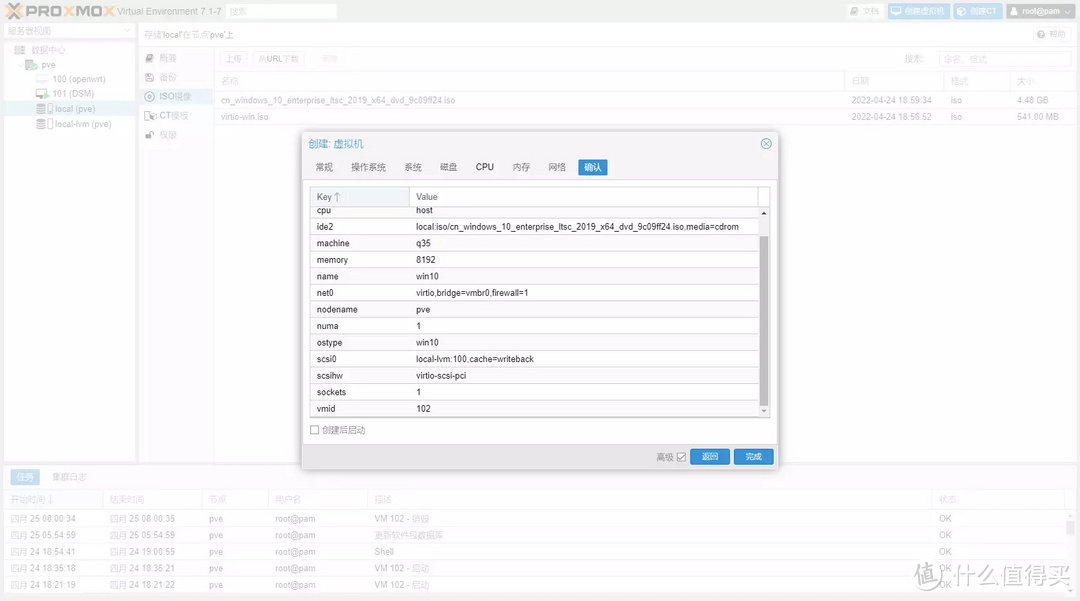

然后点击确认

配置无误以后点确认

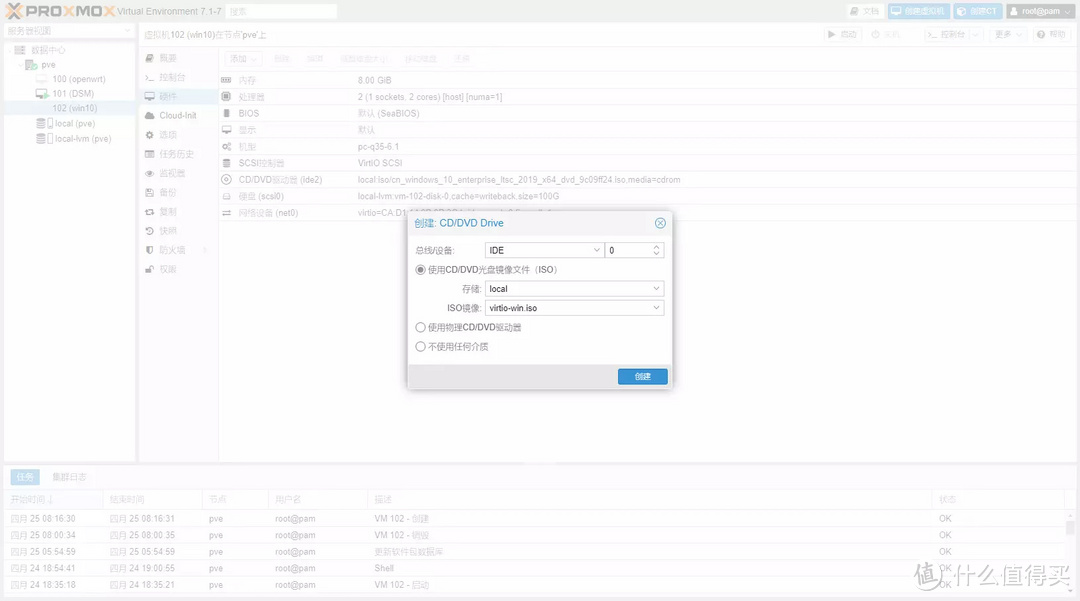

点击刚刚创建好的win10虚拟机，点击硬件，点添加CD/DVD驱动器，总线不用改，存储光驱挂载刚才下好的virtio-win.iso镜像，点击创建。

添加virtio-win的镜像

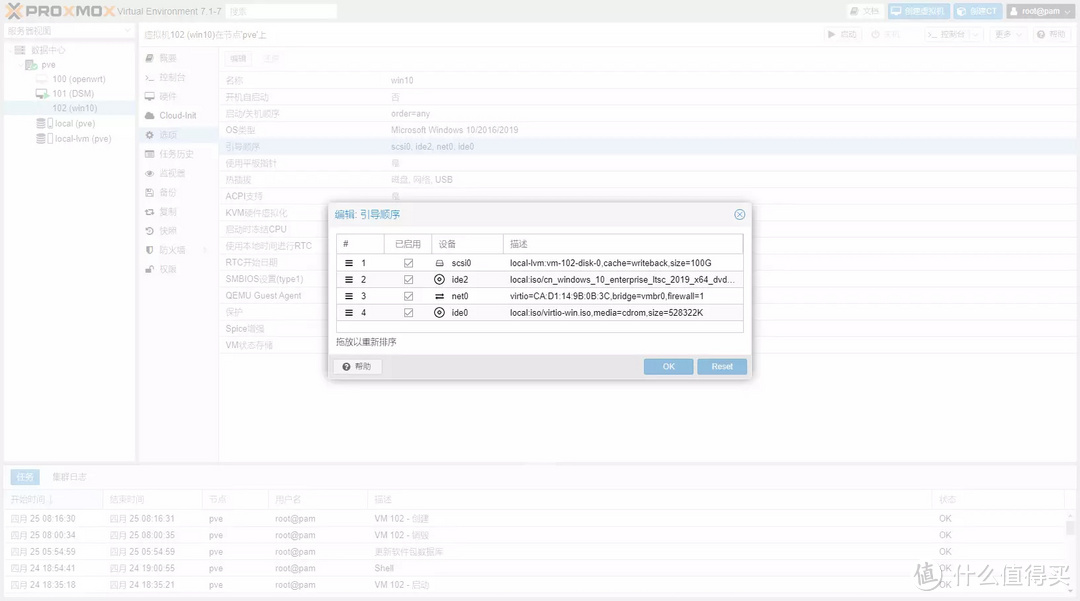

然后在选项——引导顺序里，检查一下是否如图所示。

检查引导顺序，待装硬盘第一，win10安装镜像第二。

确认无误后启动win10虚拟机，点击控制台准备安装。

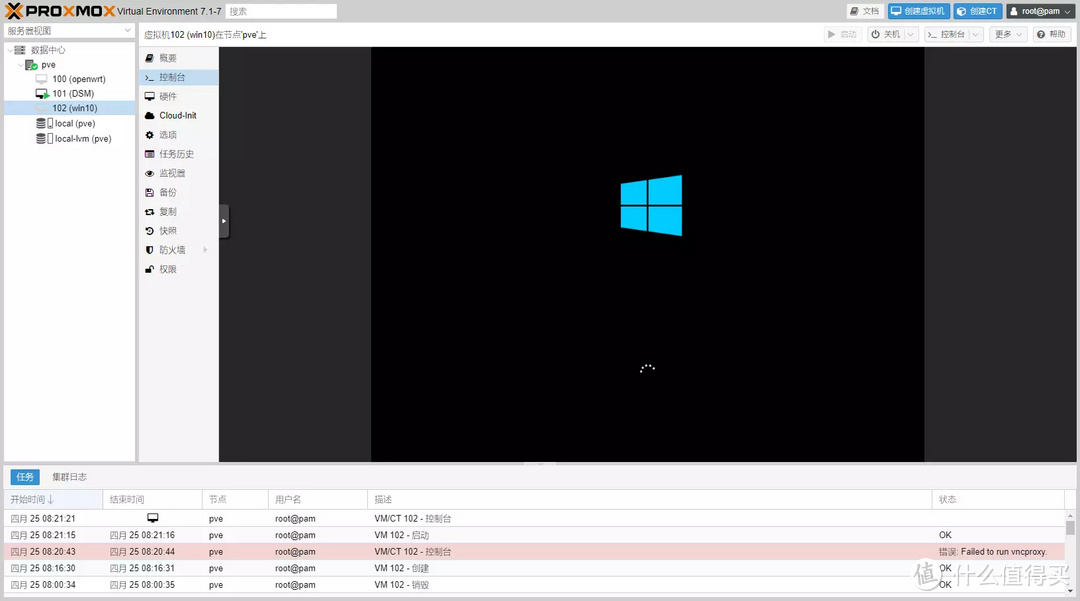

开机后进入控制台开始装系统

这里安装过程和实体机上差不多，中间有一个小细节需要注意。

下一步

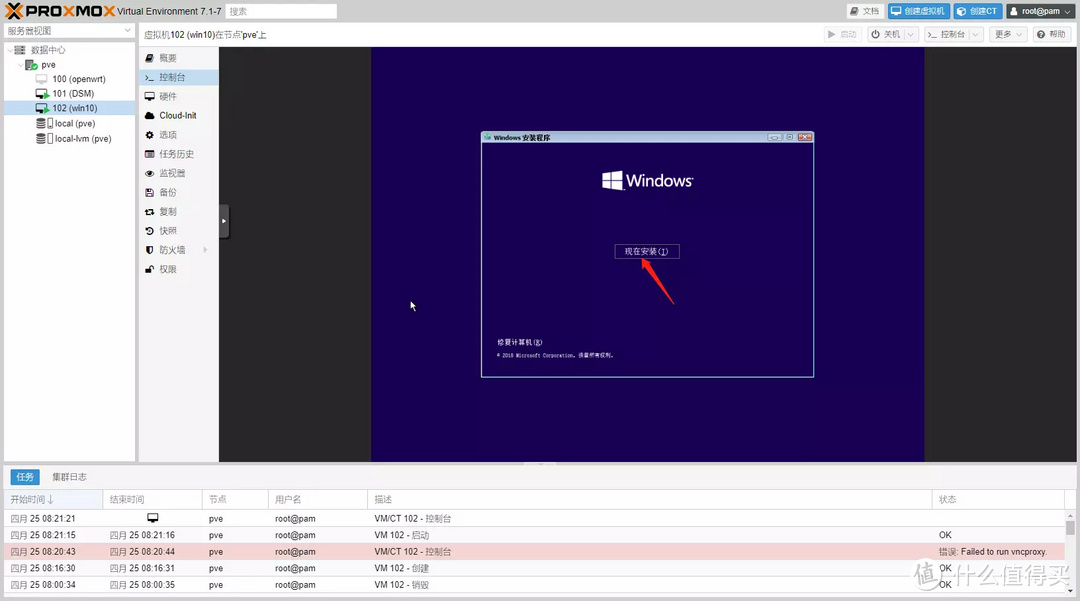

开始安装

勾选，下一步。

选择高级

这里选择高级

加载驱动

点击加载驱动程序

浏览

点浏览，选到virtio-win的这个驱动器。

找到virtio-win的镜像

点左边的三角号打开目录，向下找到vioscsi——win10——amd64，点击确定。注意这里一定要选到amd64这个文件夹，不然会找不到驱动。

安装虚拟scsi磁盘驱动

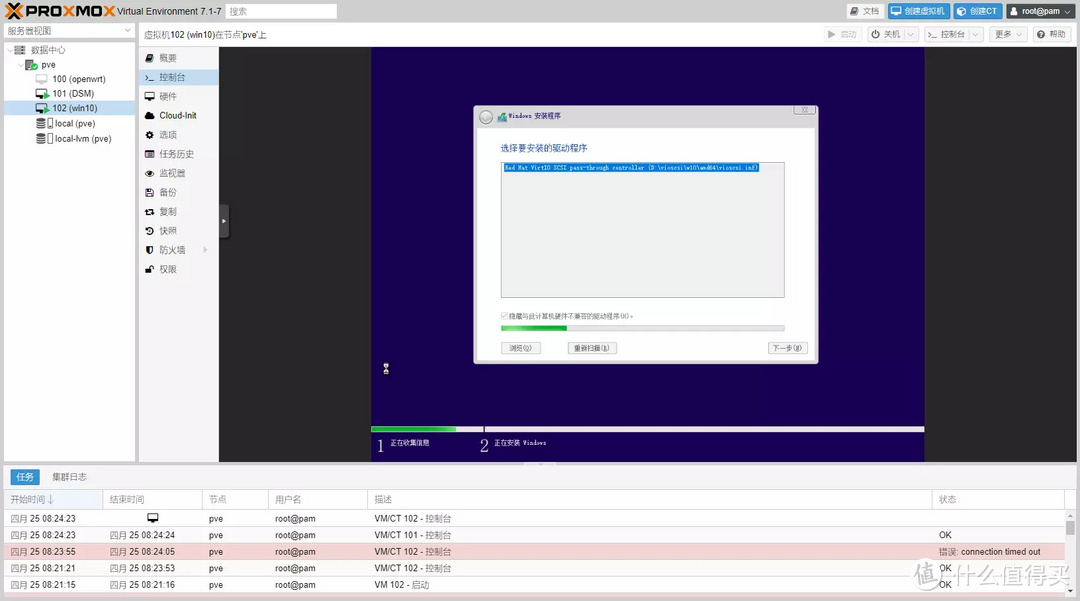

点击下一步，等待驱动加载完成。

等待安装完成

点击新建

我默认分区，大家也可以根据需要去填。

点应用

确认分区开始安装

然后点，下一步。

接下来就和正常安装win10没什么区别了。

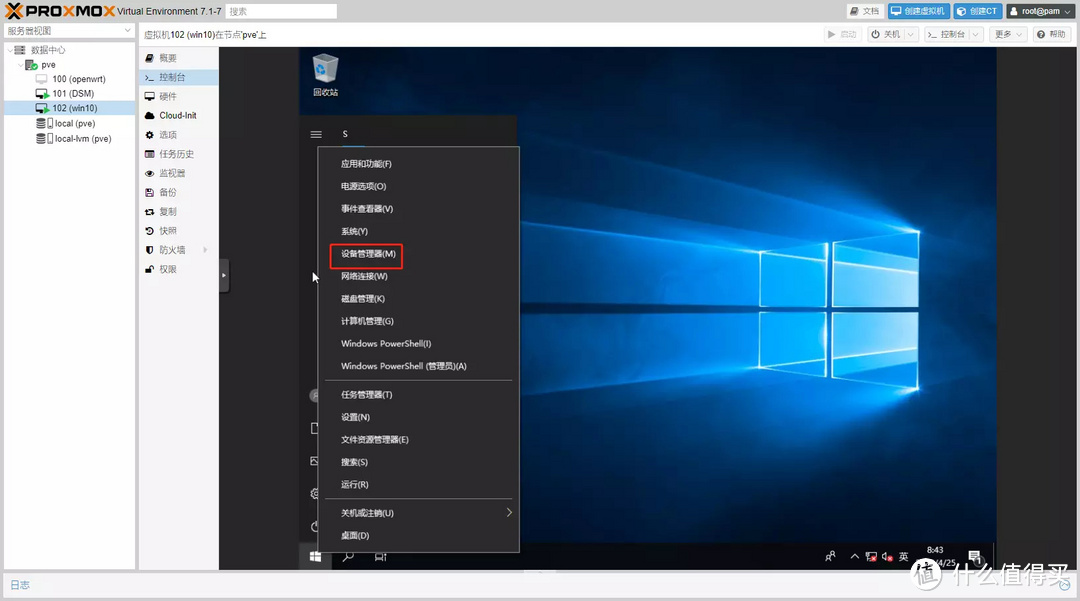

进入系统以后，开始菜单上点右键，选择设备管理器。

由于没激活，只能这里找了。

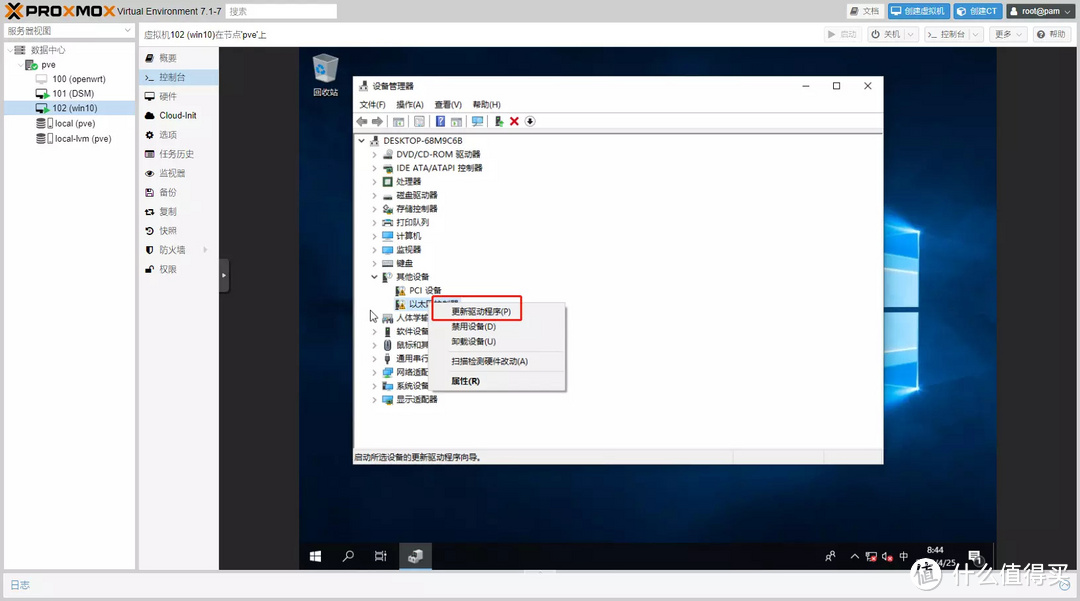

右键点击以太网控制器，更新驱动程序。

更新驱动

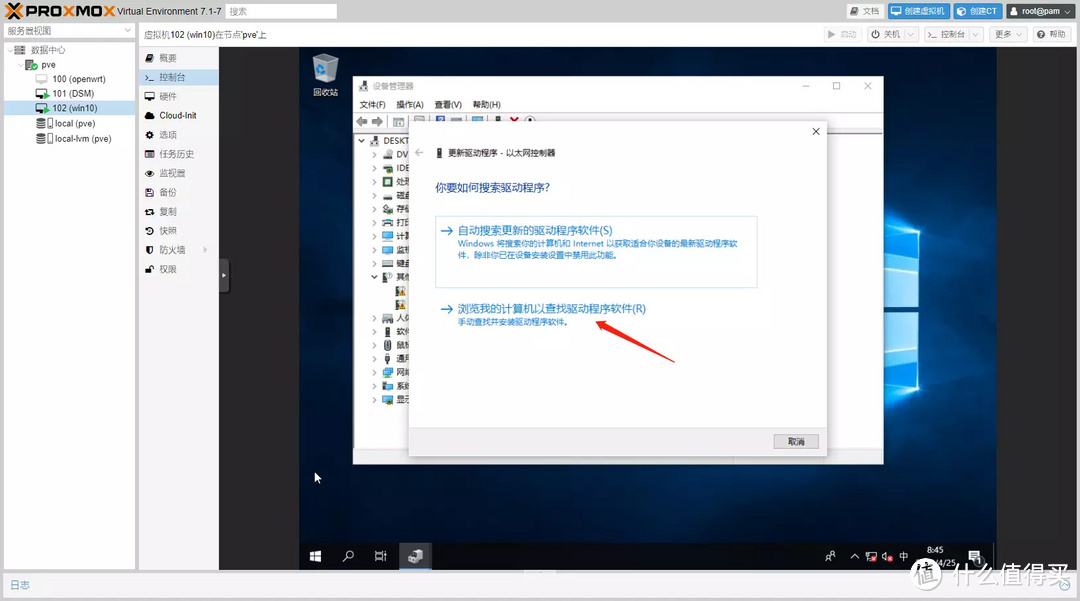

选择浏览我的计算机以查找驱动程序软件。

浏览

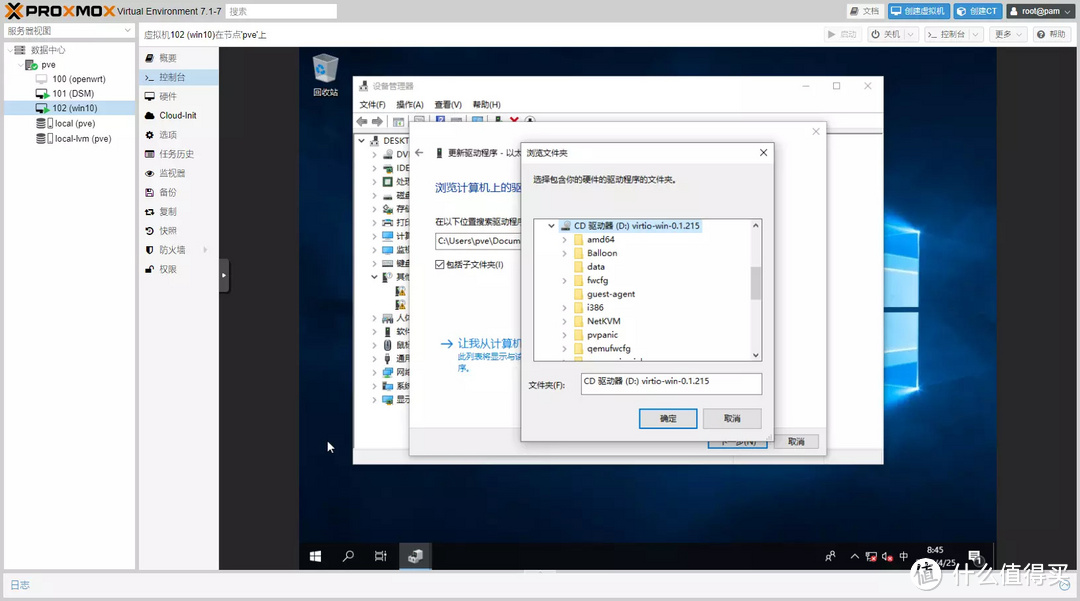

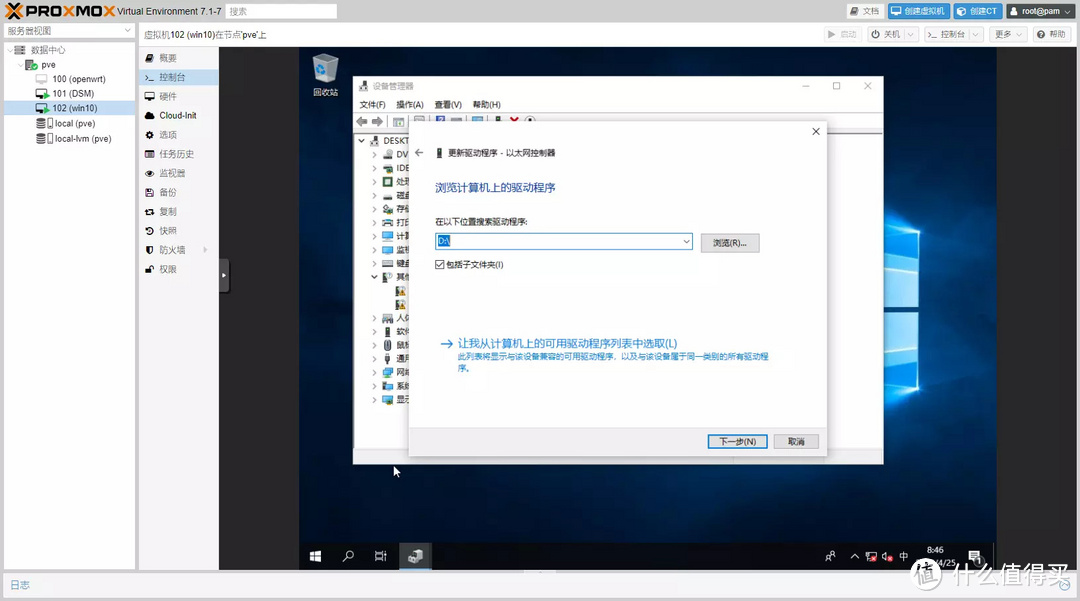

点击浏览，选择virti-win所在的驱动器。

找virtio-win镜像

点击确定

然后点击下一步

驱动这可以自己搜索了，不需要找到子目录。

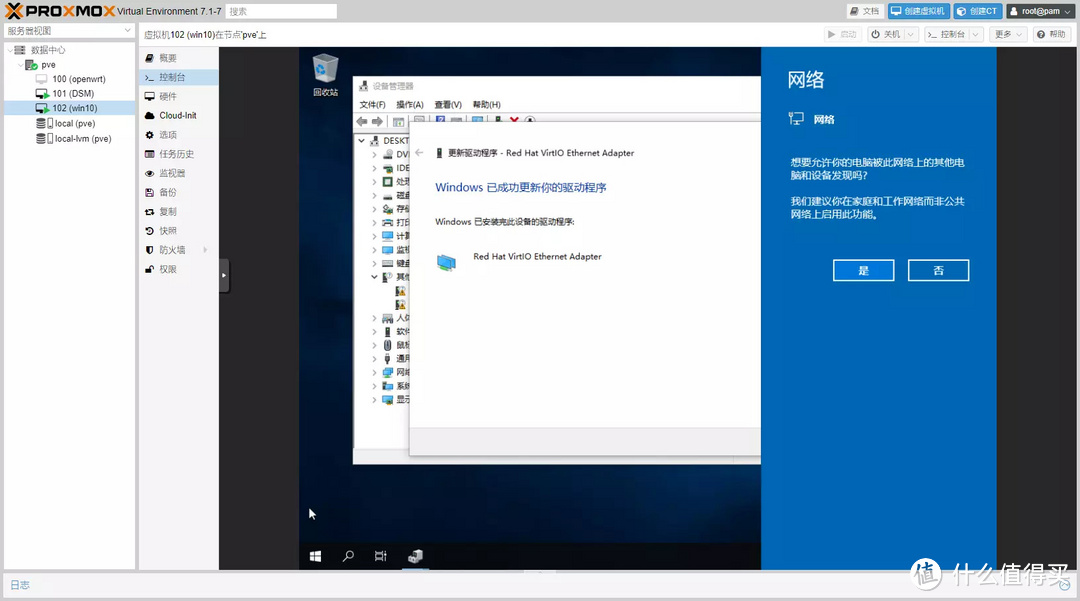

驱动程序安装成功

装好网卡事成一半

另外一个PCI设备是ballon驱动，按照这个办法装就行。

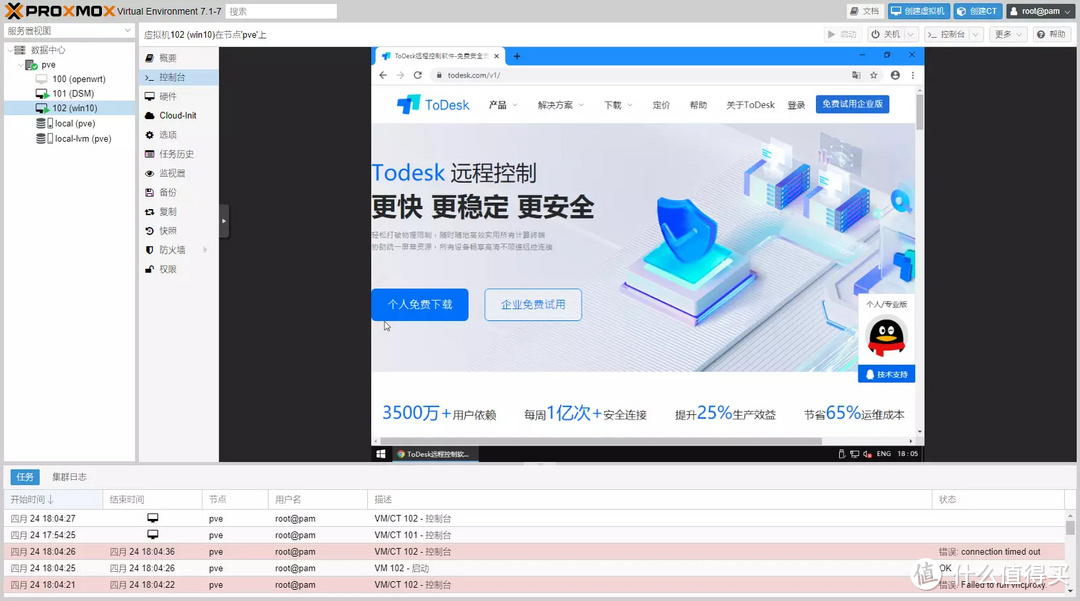

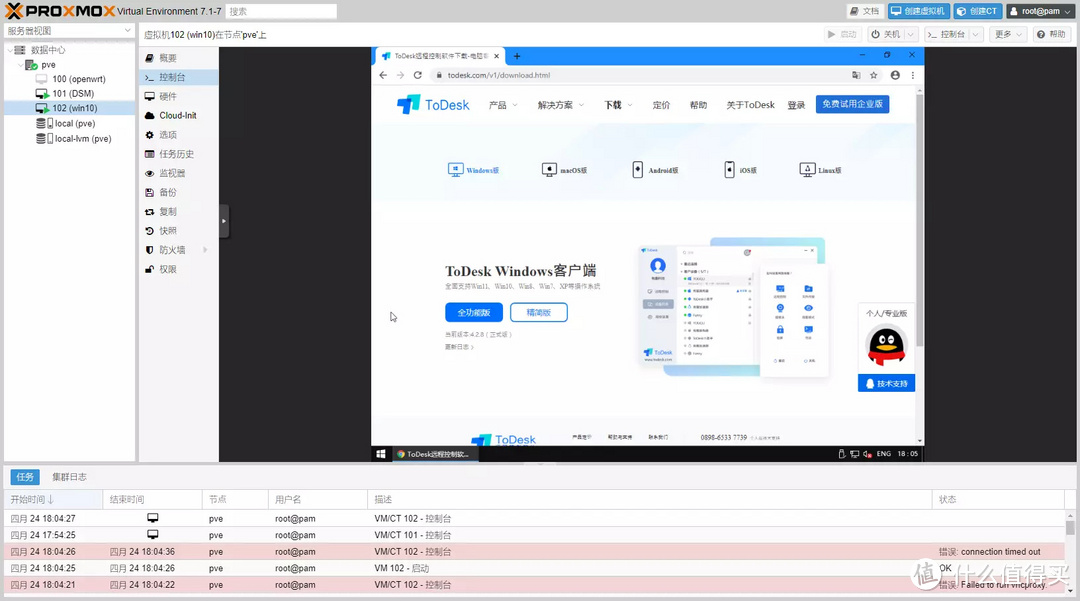

进入系统以后第一件事是下载远程控制软件，打开开始菜单，切换到大写输入IE，这里会出现IE浏览器。从todesk官网下载安装包，安装以后运行。使用自己的账号登陆以后，在安全选项卡里选中可以使用密码和动态码登陆，todesk需要6位密码登陆，自己设置好以后就可以关闭win10了。大家如果用teamviewer或者向日葵参考我这个方法做就行了，意思都是一样的。

安装todesk

下载windows客户端

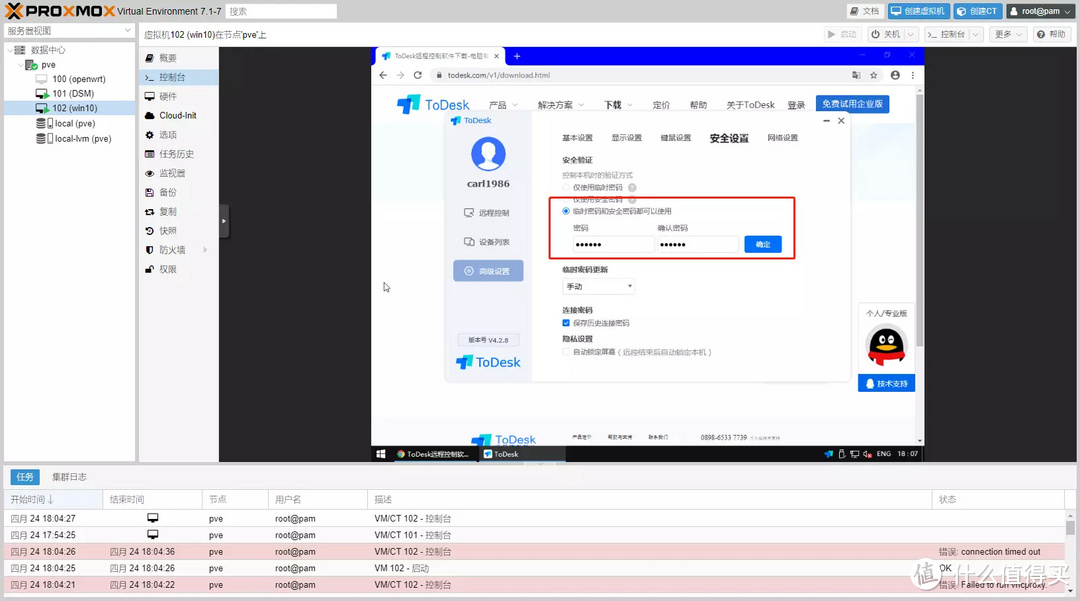

设置密码

核心显卡和独立显卡直通：

上一篇PVE部署DSM7.0的教程中，开启GVT-g的时候已经打开了iommu和GVT-g功能，也加载了直通所需的模块。之前的PVE和unraid的教程中需要中断，添加blacklist啥的，经过我测试在PVE7.0中已经不需要这么麻烦了，只需要开启iommu就行了。

这里把上一篇写的内容搬过来再啰嗦一遍：

修改grub，加载intel的iommu功能。

进入PVE管理后台，打开shell，我们首先要打开主板的iommu功能和GVT-g的支持。

nano /etc/default/grub

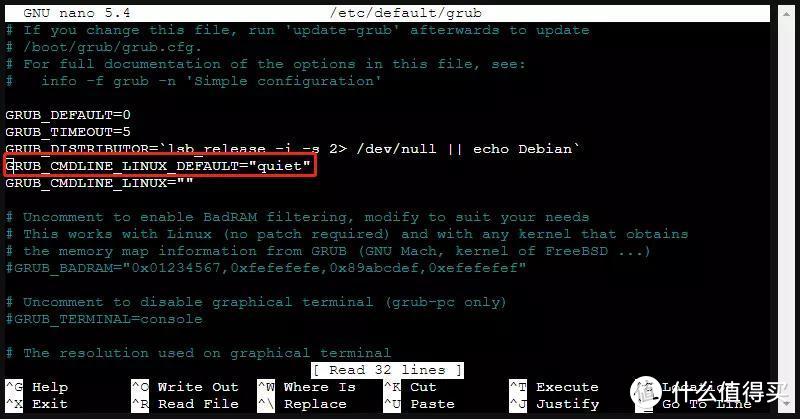

在里面找到：GRUB_CMDLINE_LINUX_DEFAULT="quiet"

这里需要修改

然后修改为：

GRUB_CMDLINE_LINUX_DEFAULT="quiet intel_iommu=on i915.enable_gvt=1"

一般用户，如果不需要开启intel核心显卡的话，后面i915.enable_gvt=1这段可以不用，只需要改成quiet intel_iommu=on即可。

然后保存，退出。

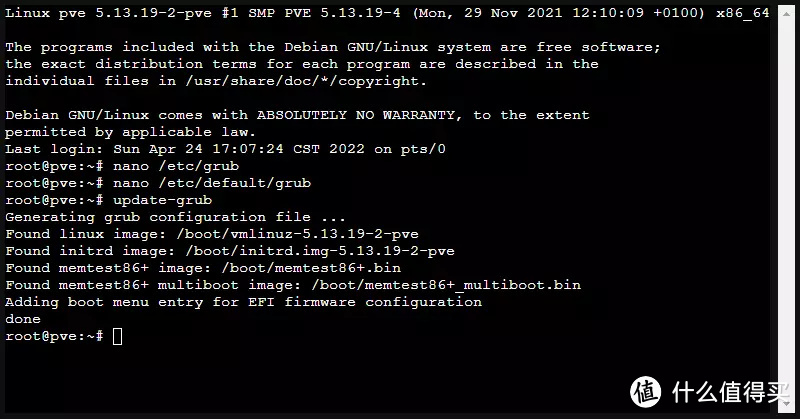

输入如下命令更新grub

update-grub

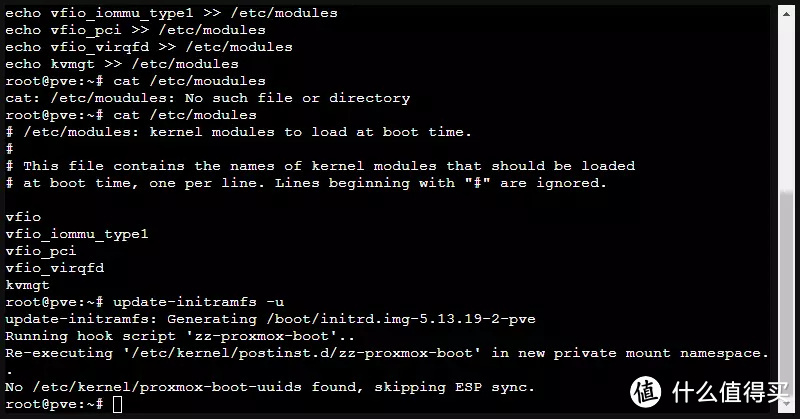

然后在/etc/modules中添加模块

echo vfio >> /etc/modules

echo vfio_iommu_type1 >> /etc/modules

echo vfio_pci >> /etc/modules

echo vfio_virqfd >> /etc/modules

echo kvmgt >> /etc/modules

然后输入cat /etc/modules确认是否添加

添加完成后更新

update-initramfs -u

更新完成后，重启主机。

reboot

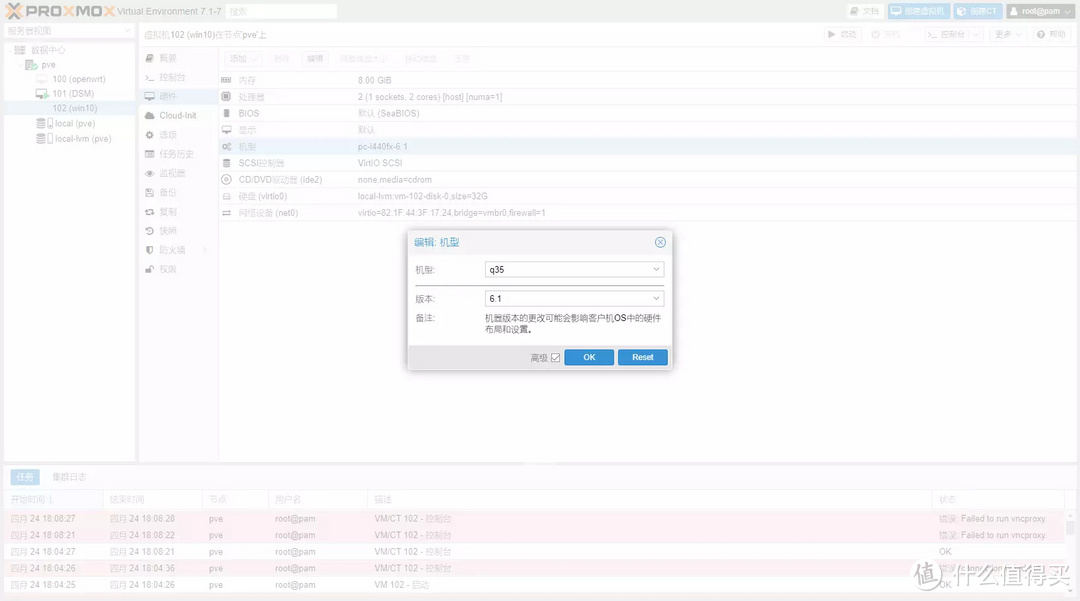

修改win10虚拟机中的机型为q35，q35支持PCIE。

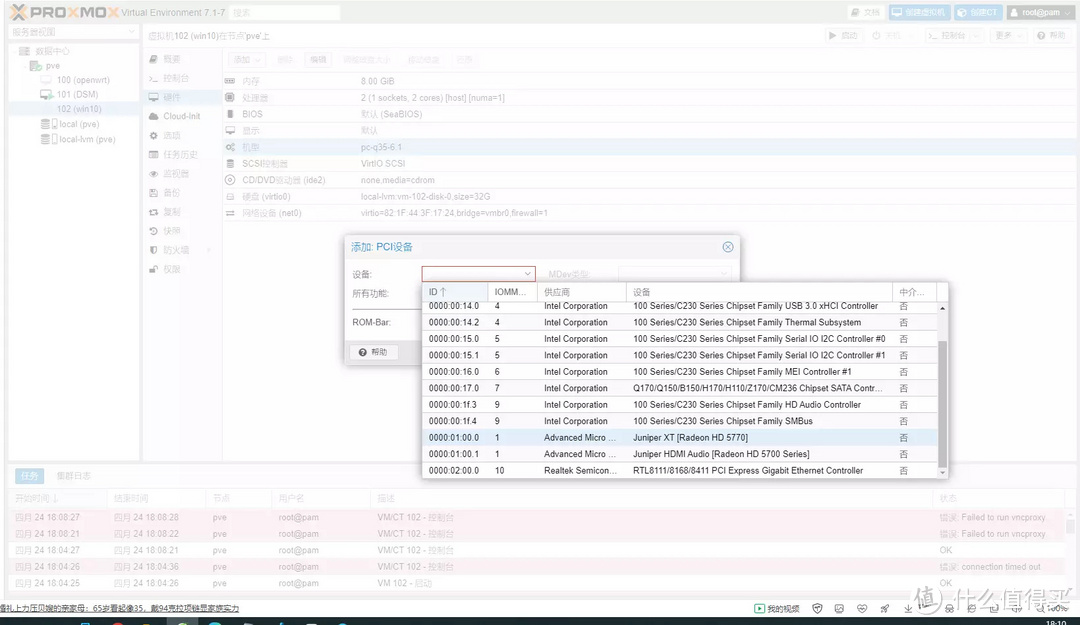

添加PCI设备，找到自己的独立显卡，我的是ATI 5770。

打开高级，勾选所有功能（这样就不需要再把显卡带的HDMI声卡直通过来了），主GPU，PCI-E，点击添加。

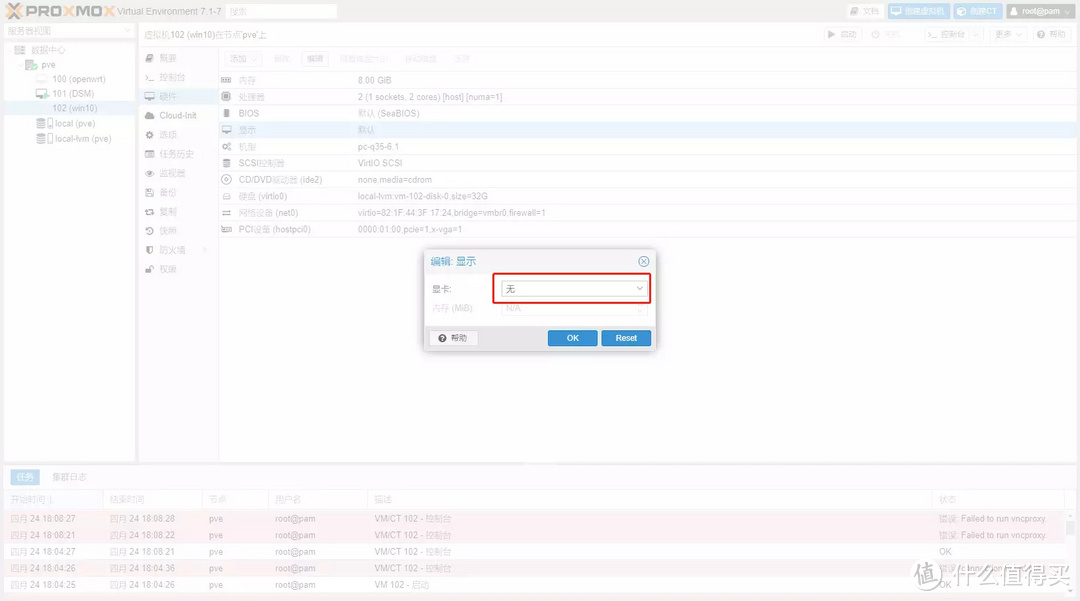

显示这里，从默认改成无，否则无法正常安装显卡驱动。

然后启动电脑，正常情况下一分钟内todesk会提示主机上线，如果1分钟左右仍然没看到，就把控制端这边的todesk退出，然后再登陆即可。

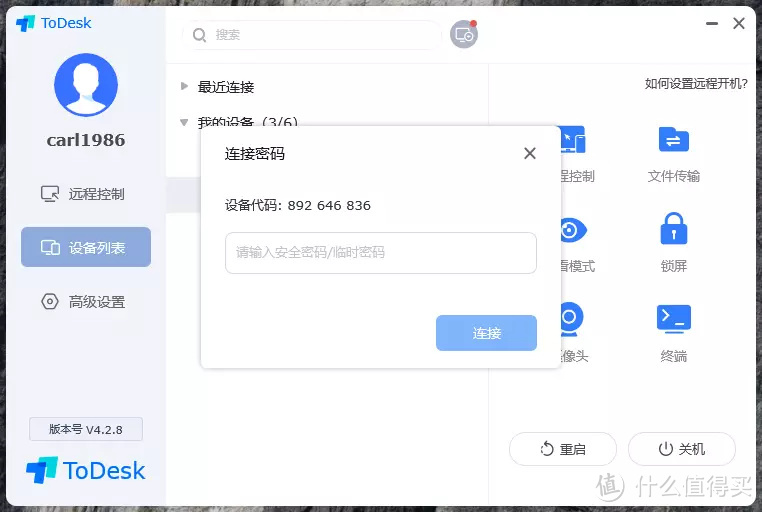

输入刚才设置好的密码，进入远程界面。

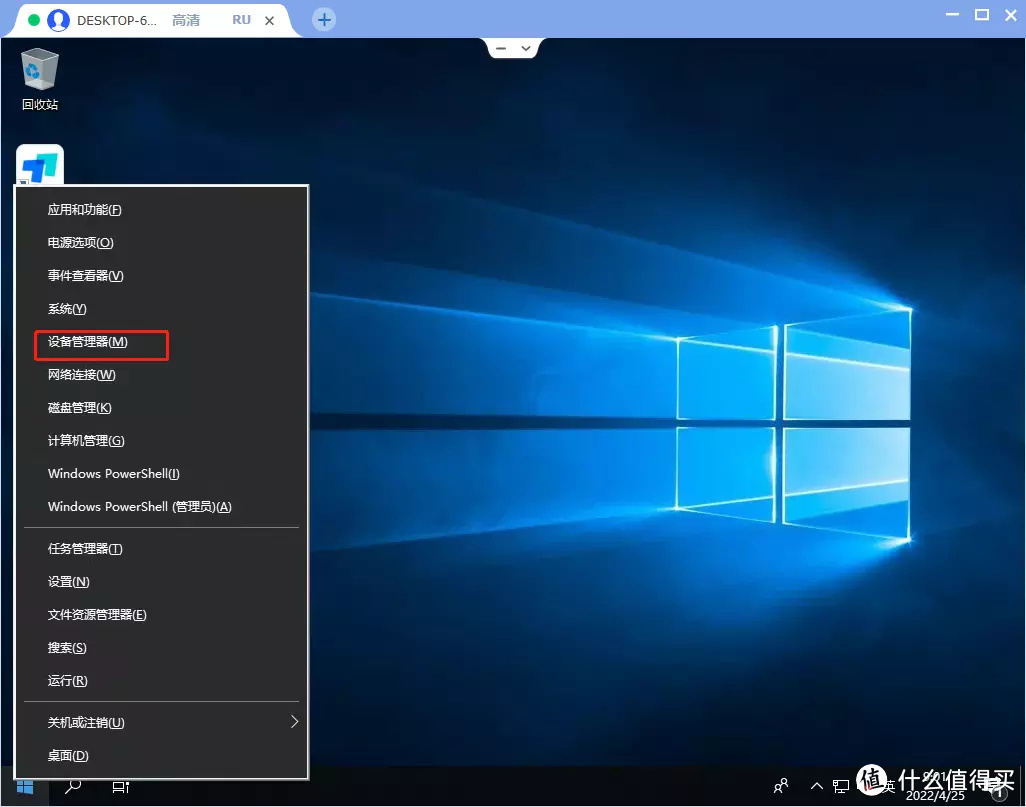

进入系统后，还是先进入设备管理器。

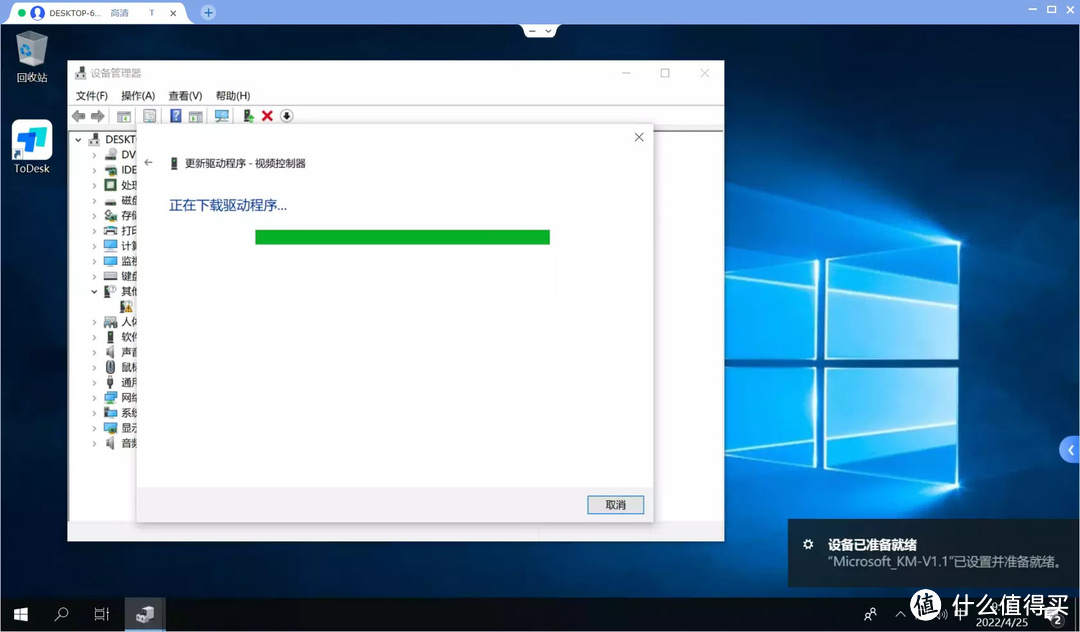

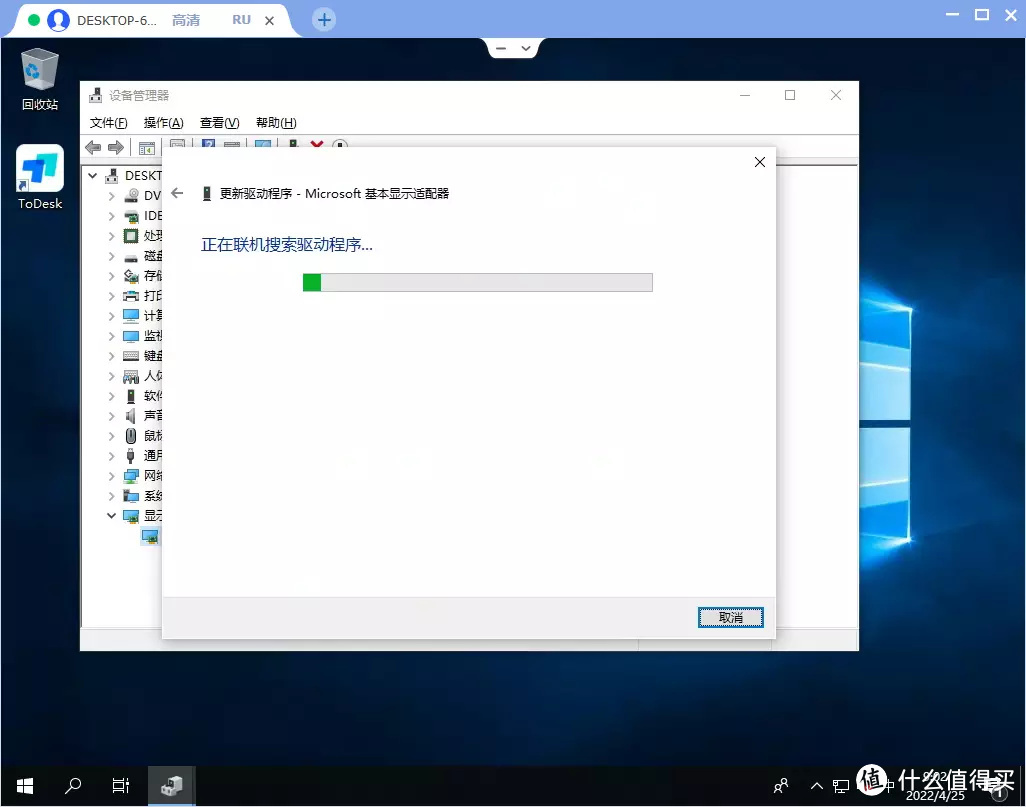

找到显示适配器，在windows基本显示适配器这里点击右键，更新设备驱动。

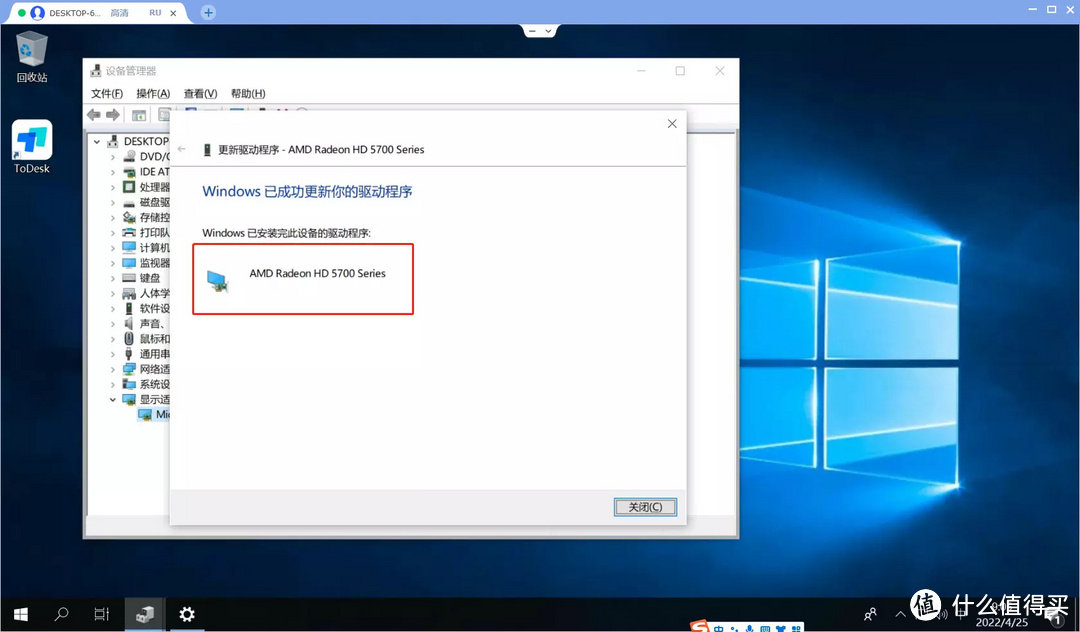

等一会就找到了AMD 5700驱动，安装安装过程中HDMI自动安装好了。

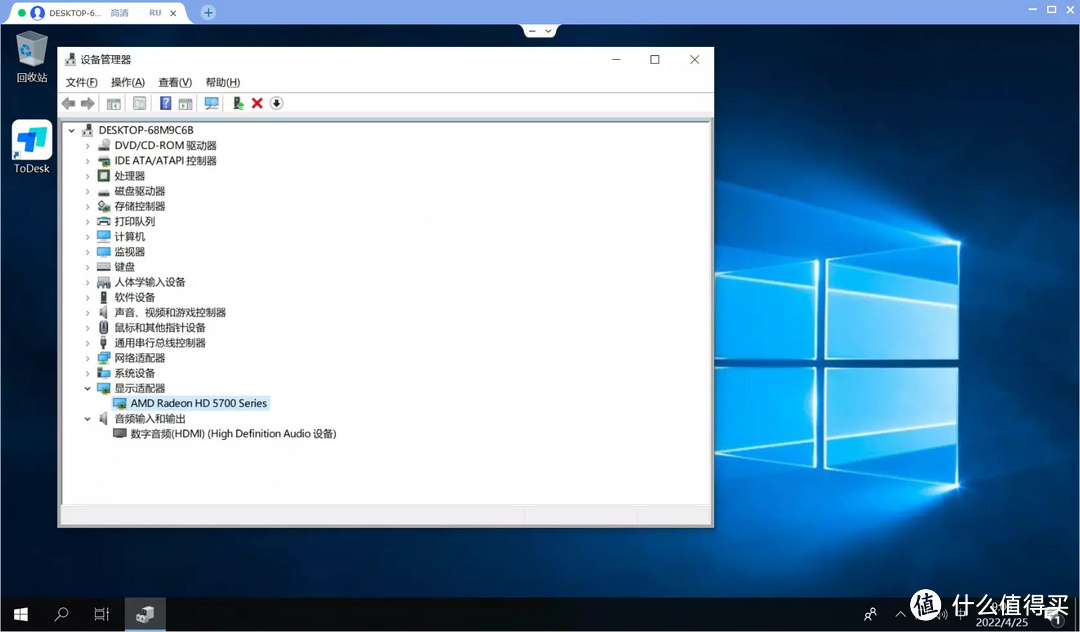

独立显卡驱动安装好了，右下角的声卡驱动也一并安装成功了。

不管在KVM扩展器或者投影仪上图像和声音都很正常，既然提到了KVM扩展设备，这里我把USB直通展开讲一下，后续大家扩展蓝牙或者无线键鼠还需要用到。

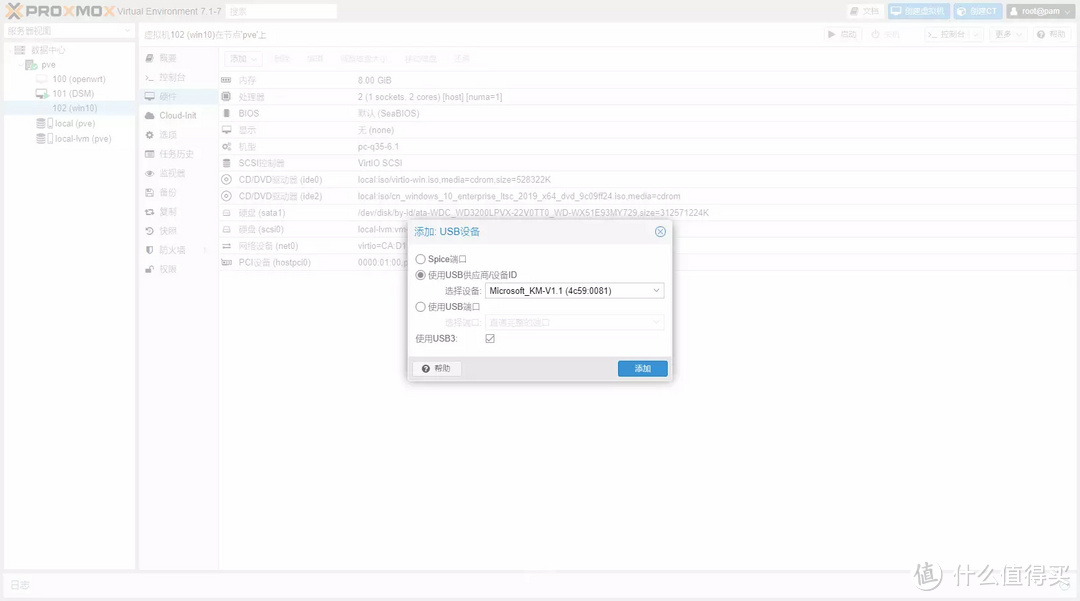

回到PVE管理后台，硬件，添加USB设备，这里选第二项，选择设备，这里我选了KVM设备，键盘鼠标蓝牙无线网卡等也可以通过这种方式添加。

如果你需要使用某一个USB端口专门直通给win10虚拟机，可以选上面第一个选项，直通某一个USB接口，这个方式可能DSM会用到，比如我把机箱前置的USB3.0接口直通给DSM，让他可以挂载移动硬盘。

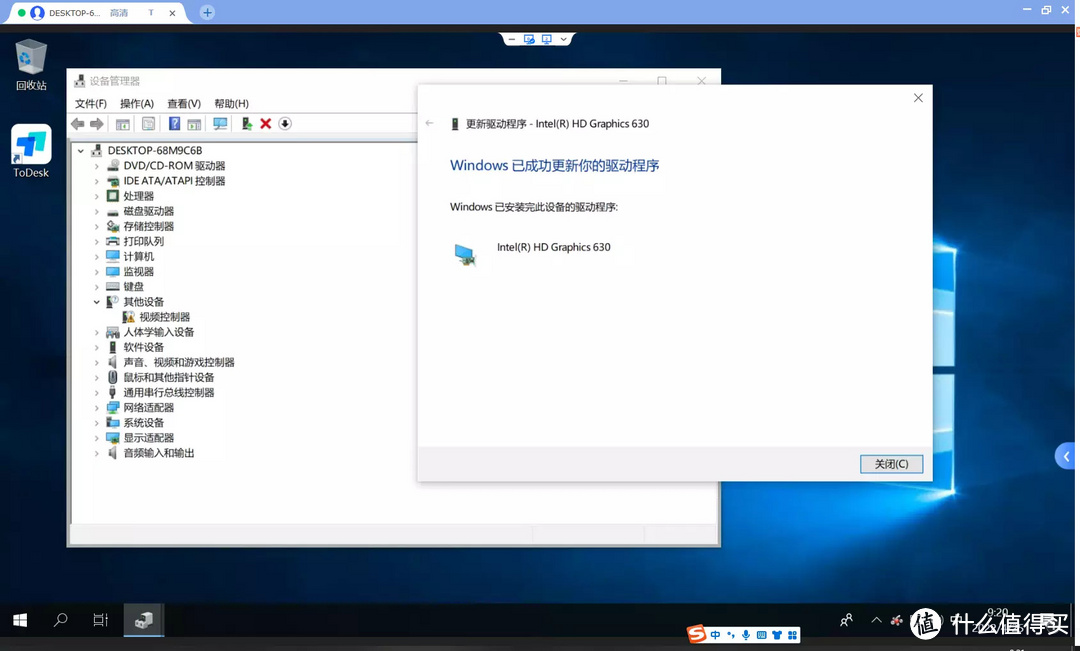

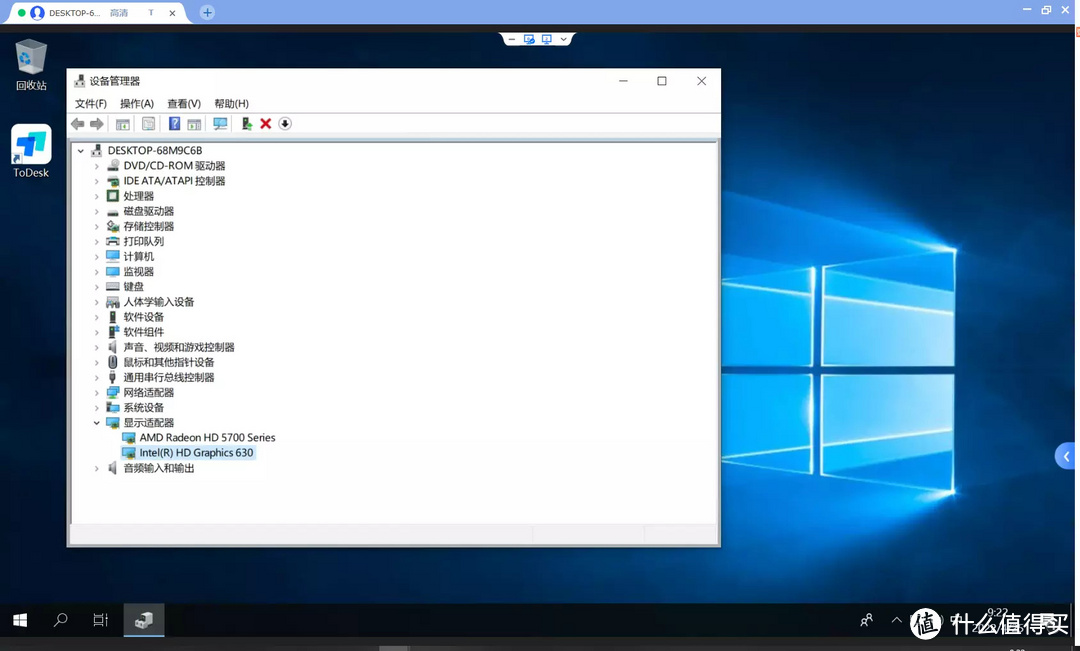

想到这稍微进阶下吧，我把GVT-g的核显也弄到win10上了，毕竟老迈的5770打游戏还凑合，编解码还需要靠HD630核显。

写到这里解释一个灵异的情况，开始我还以为是AMD显卡和INTEL核心显卡冲突，结果到了todesk远程的时候我偶然发现了这个。

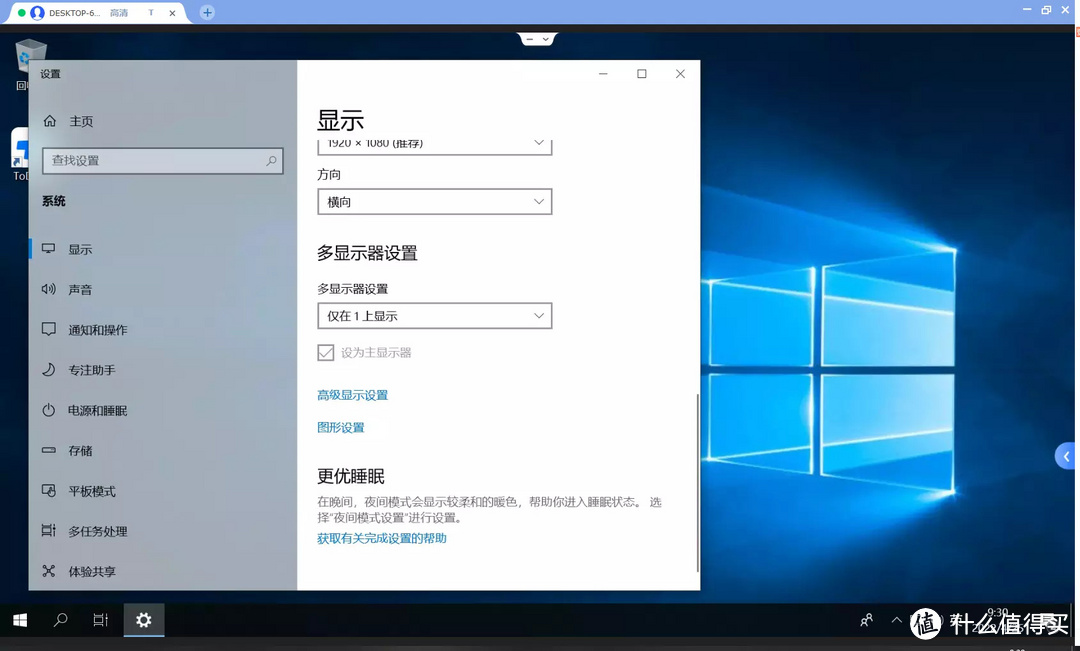

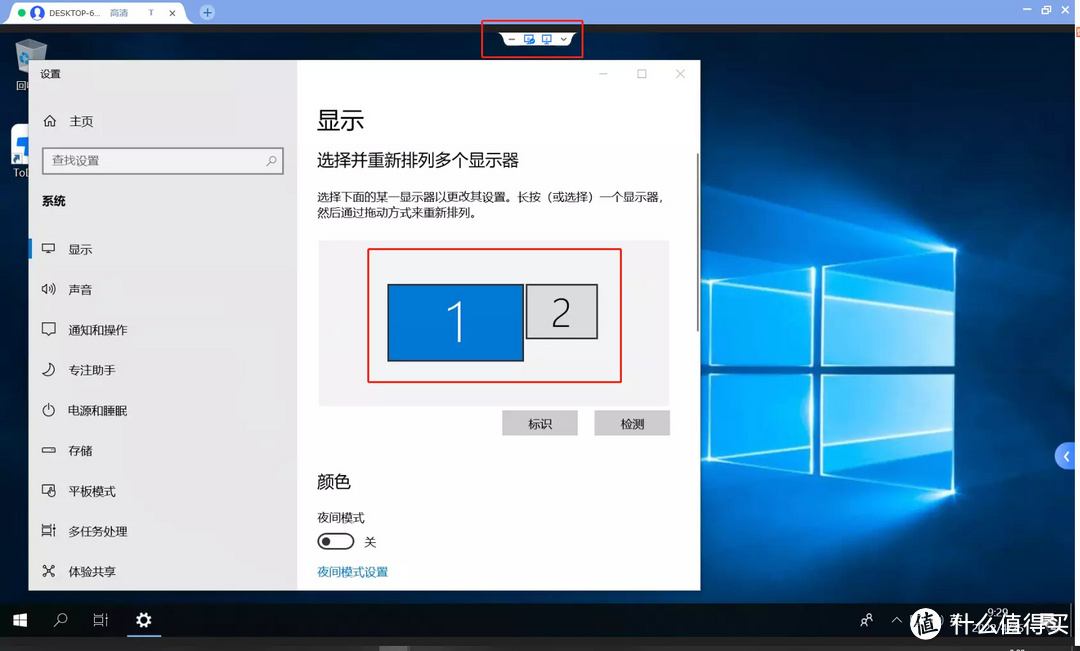

可能是intel的核心显卡输出到了不知道哪里的一个显示器上去了，造成我投影机和KVM上的显示器黑屏了，解决的方法也很简单。向下把扩展显示改成只在1号显示器上显示就行了。

直通到投影仪HDMI接口测试：

图像和声音都正常

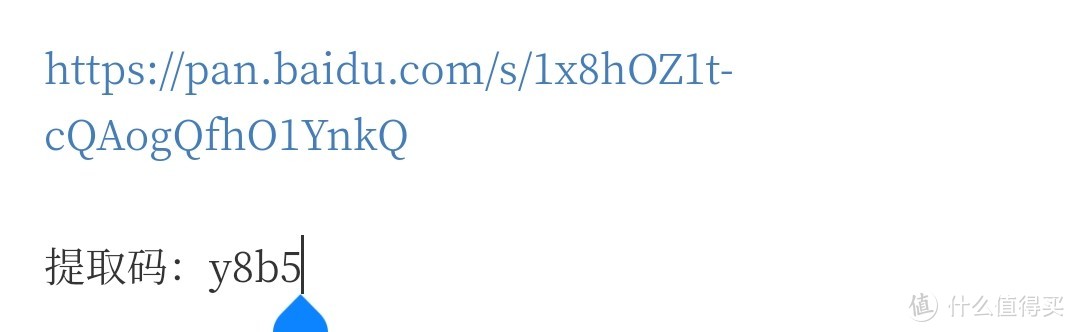

之前看PVE6.2的教程都提到了，显卡直通WIN10以后，虚拟机重启声卡没有声音的问题。但是这次在PVE7上面没有出现这个问题，虚拟机开关机和正常实体机一样，不会影响声卡出声音。上次文章我追加了百度网盘的链接还是被吃了，这次照例发出来看缘分吧。

实在找不到DSM引导的朋友可以在网上搜一下，现在许多的PVE装DSM的教程里都有链接，我也只是一个教程的搬运工而已。

为了证明搭建成功，我跑测试了可以正常进入游戏，这台主机可以当作一台独立的主机来使用了。直通USB的内容我会在后面玩的过程中不定期的发出来，这里不禁要感慨一句linux内核的强大，在linux上跑KVM虚拟化能够做到和实体机差不多的效率实属难得，况且linux还有着比win更高的可靠性。随着接下来的折腾，还会有更多的进阶教程会不定期的发出来，敬请期待。
