什么是韦根协议呢？韦根Wiegand Protocol协议是由摩托罗拉公司制定的一种用于门禁系统、射频识别（RFID）系统等领域的通信协议，它是二十世纪八十年代初期的一个协议。 它通过两根数据线（DATA0和DATA1）进行数据传输，具有简单、可靠、抗干扰能力强等特点，是一种广泛应用于门禁系统的通信协议，用于在读卡器、键盘等设备与控制器之间传输数据。
一、韦根协议的工作原理
1. 物理层特性：
韦根数据输出由二根线组成，分别是DATA0 和 DATA1 ；二根线分别为‘0’或‘1’输出。
输出‘0’时：DATA0线上出现负脉冲；
输出‘1’时：DATA1线上出现负脉冲；
负脉冲宽度TP=100微秒；周期TW=1600微秒；
2.数据传输方式：韦根协议使用两根数据线，分别是DATA0和DATA1。在无数据传输时，这两根线均保持高电平（通常是+5 V）。
二、韦根协议的数据格式
数据格式示例（26位韦根）：
8位厂商码（Facility Code） + 16位用户码（Card ID） + 2位校验位。
校验机制：
前12位（厂商码+用户码前半部分）使用偶校验。
后12位（用户码后半部分+校验位）使用奇校验。
数据解析：
接收韦根信号，按协议规则解码出完整的卡号（如26位中的厂商代码+用户编号）。
校验奇偶位，确保数据传输无误（例如前12位偶数个1，后12位奇数个1）。
三、我们再来看一下，门禁锁和电源是如何连接的？

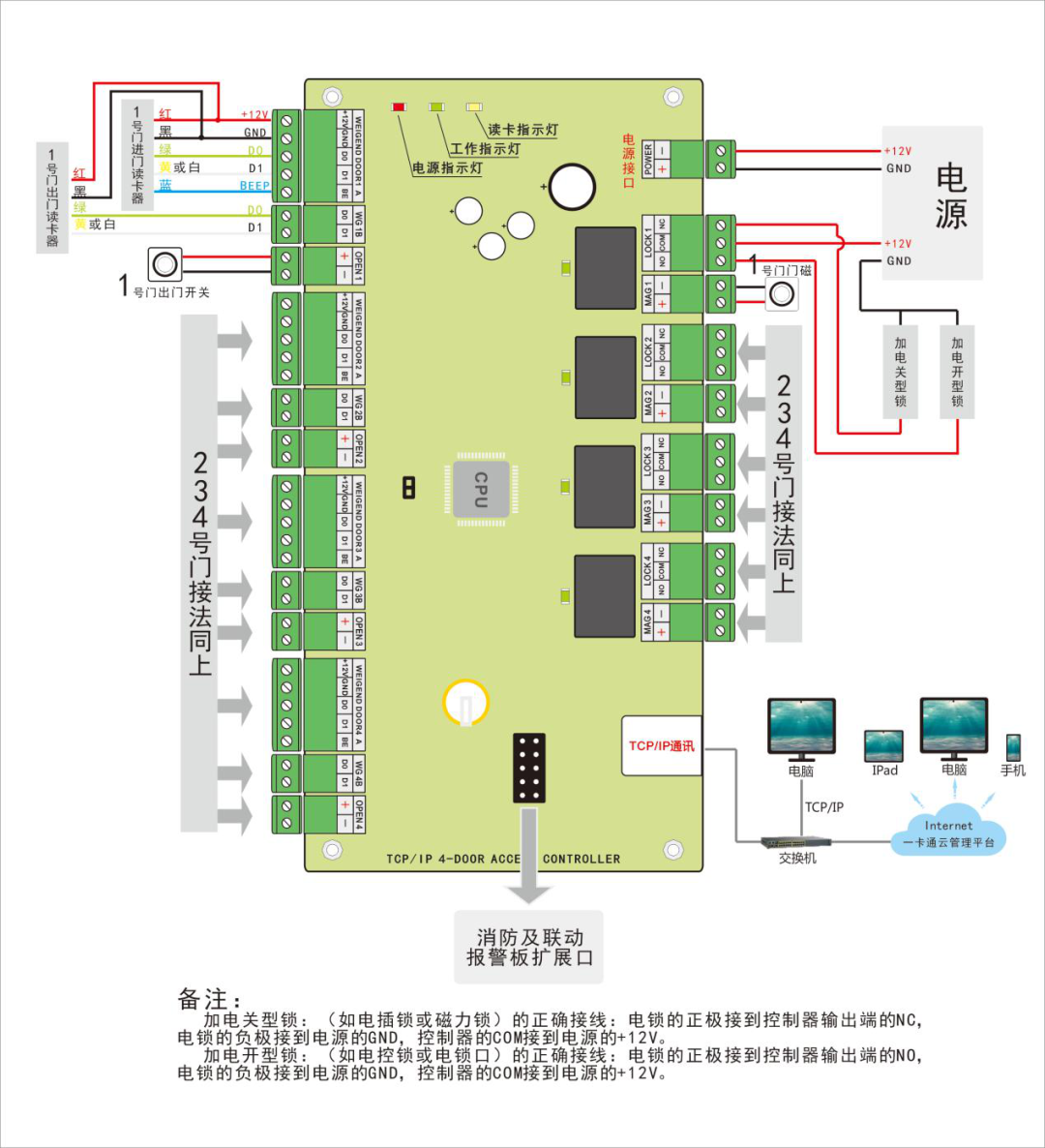

下面就是门禁锁和门禁控制器电源的接线图：
客户那是使用的是磁力锁，加电关型锁，磁吸锁。有电吸合，没有电断开。下面的逻辑图和上面的接线图是一样的。
四、那如何韦根协议如何控制门禁开门呢？
1传输过程
读卡器检测到卡片后，将卡号转换为韦根格式。
通过D0和D1线依次发送每一位数据，控制器接收并校验数据有效性。
韦根协议在门禁系统中主要用于传输刷卡信息（如卡号或用户ID），由读卡器将数据发送给控制器，控制器再根据权限判断是否触发开锁。
2. 刷卡动作
用户刷卡时，卡内芯片或磁条中的唯一卡号被读卡器感应并读取。
控制器解析卡号，并与内部存储的授权列表比对。合法卡号：控制器向电锁/磁力锁发送，断电信号，打开门禁。非法卡号：忽略请求或触发警报。
如下图所示：当没有人刷卡时，默认都是两个继电器都是常闭。
控制器是刷卡开通的“大脑”，负责以下任务：
权限验证：
将卡号与数据库中的白名单比对（本地存储或连接服务器）。
验证时间权限（如是否在有效期内）、区域权限（如能否进入某门）。
输出控制：
若验证通过，控制器通过继电器输出一个短暂的低电平信号（如12V，持续1秒），触发电锁断电开门。
若验证失败，可能触发报警或记录日志。
如下图所示：当有人刷卡时，门禁刷卡继电器从长闭转到长开。（下面图的继电器，有可能一对刷卡机和门锁对应一个继电器，我画了两个主要是为了好理解，具体的电器设计我只是凭我的实战经验画的，仅供参考）这时整个线路就断开了，这时电磁锁就没有电了，门就开了。
总结刷卡开通的核心流程
整个刷卡开通过程可分为以下步骤：
刷卡动作：用户将卡片贴近读卡器，读卡器通过射频（RFID）或磁条技术读取卡内数据。
数据转换：读卡器将卡片信息转换为韦根协议格式（如26位二进制数据）。
信号传输：通过韦根接口（D0/D1线）将数据发送至门禁控制器。
权限验证：控制器解析卡号，查询数据库判断该卡是否有权限。
执行开门：若权限合法，控制器触发继电器或输出信号，控制电锁或门禁设备开门。
