小白智能摄像机Y2尊享版Pro CMSXJ60A拆机测评

前言

安防评测室采购了一款小白智能摄像机Y2尊享版Pro，这款摄像机内置500W像素高性能CMOS传感器，具备微光全彩夜视，支持2880*1620分辨率输出。摄像机内置4颗850nm红外夜视灯，无可见光输出，提升使用体验。摄像机内置云台功能，支持360°水平角度和110°垂直角度，支持角度记忆功能，并具备人形识别跟踪功能。

摄像机内置麦克风和扬声器，支持声响侦测，重点侦测区域功能。摄像机内置WiFi6无线芯片，支持米家APP远程查看，在手机上支持双向语音实时通话。摄像机支持Micro SD卡和NAS存储方式，使用灵活简便。下面就带来小白智能摄像机Y2尊享版Pro的拆解，一起看看内部的方案和用料。

小白智能摄像机Y2尊享版Pro外观

包装盒正面印有imilab品牌，产品外观图和产品名称。

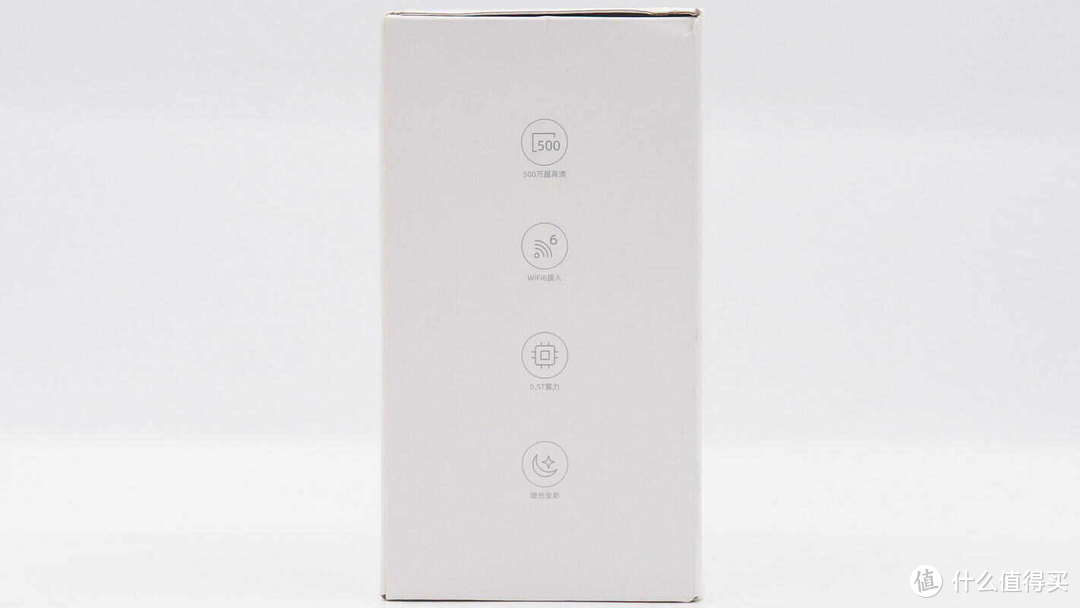

包装盒侧面标注了产品功能，支持人形追踪，异响侦测，双向通话，360°全景。

另一面标注500万超高清，WiFi6接入，0.5T算力和微光全彩。

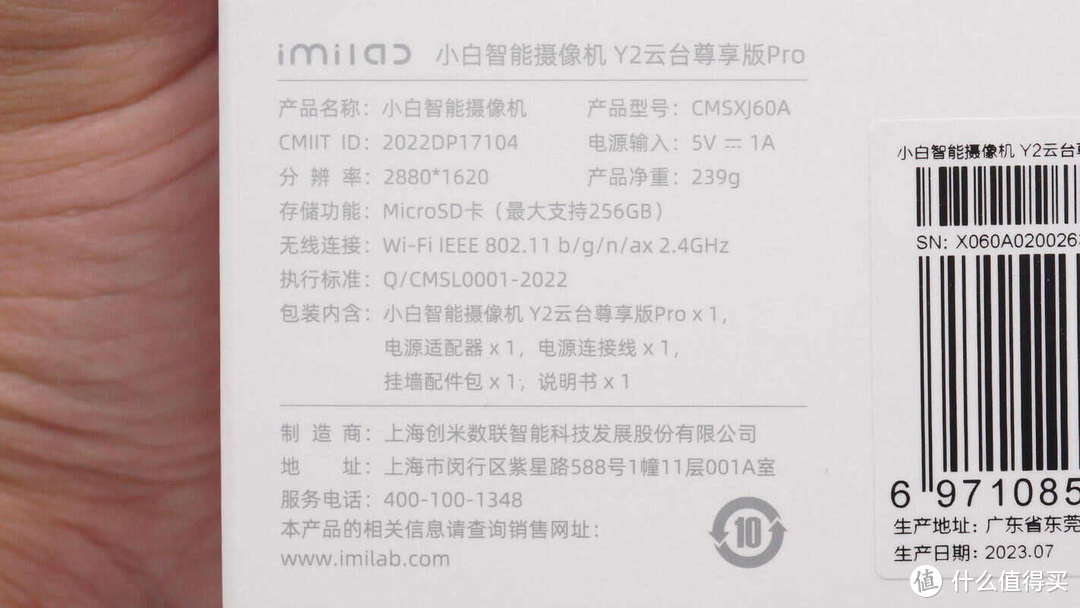

包装盒背面标注了产品名称，产品规格和制造商信息。

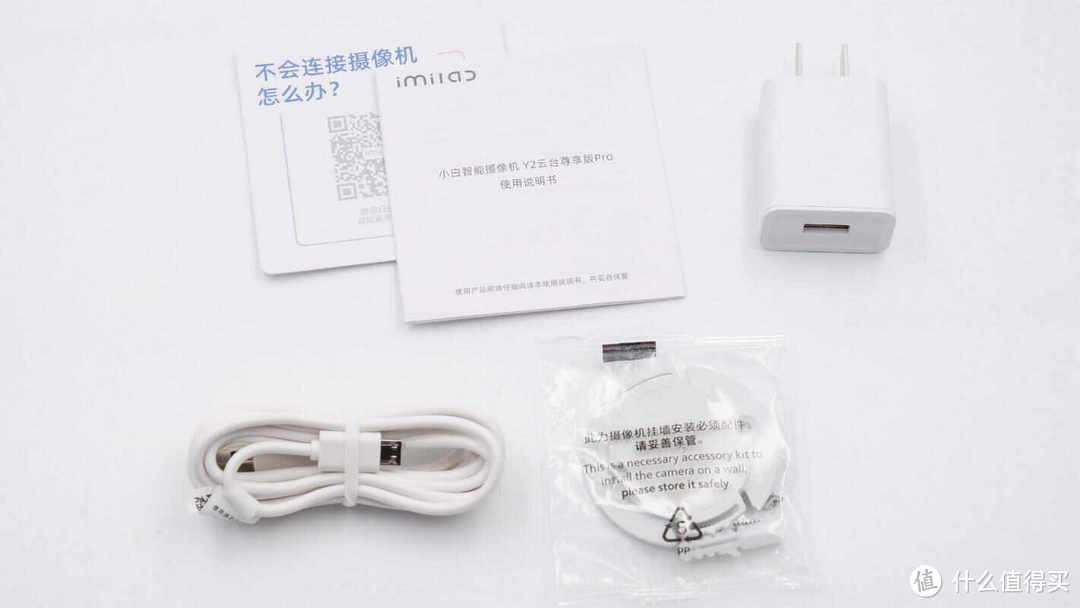

包装内配件一览，包括说明书，电源适配器，连接线和安装底座。

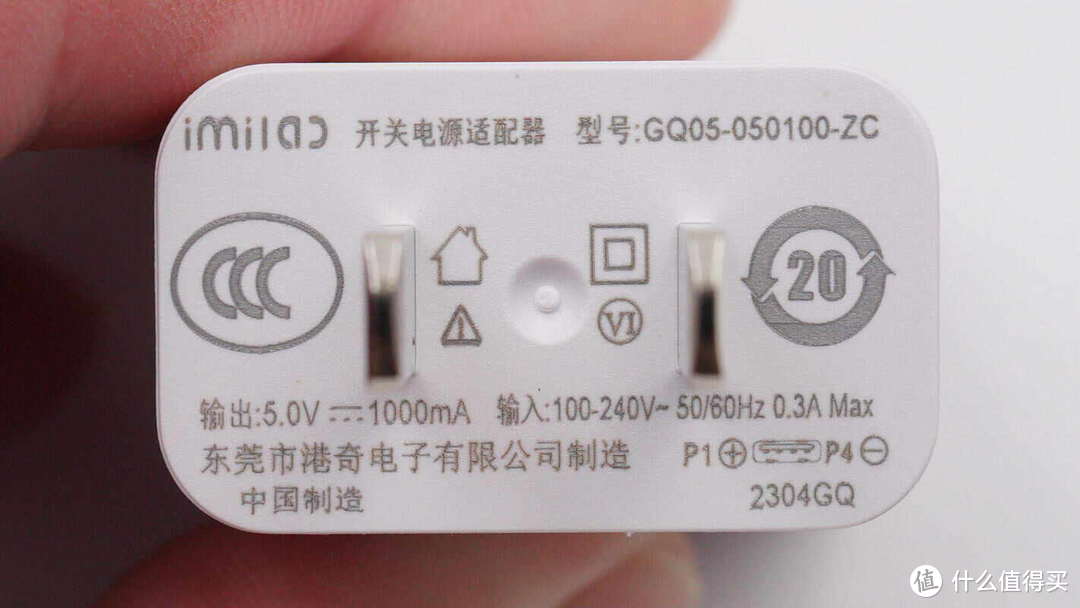

电源适配器支持100-240Vac输入，输出规格为5V1A，由东莞市港奇电子制造。

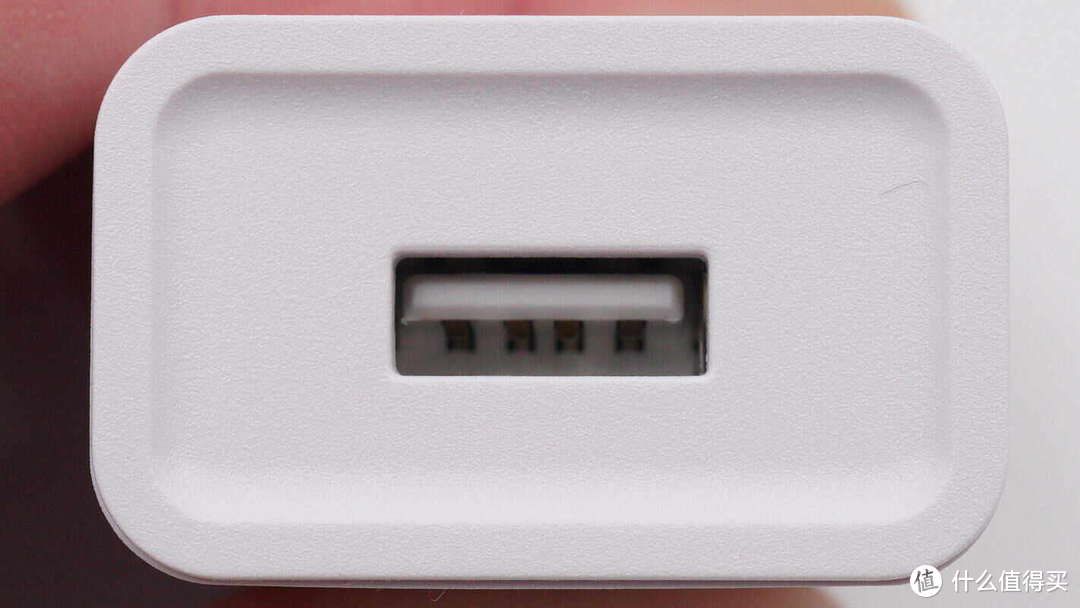

适配器为USB-A输出接口。

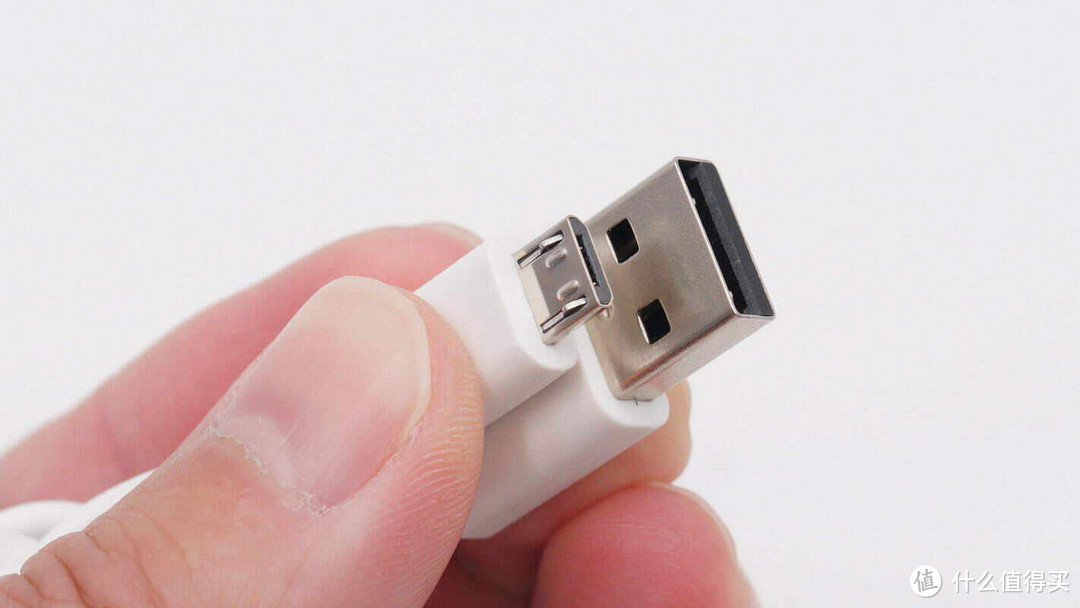

附带的USB-A转Micro-USB线缆特写。

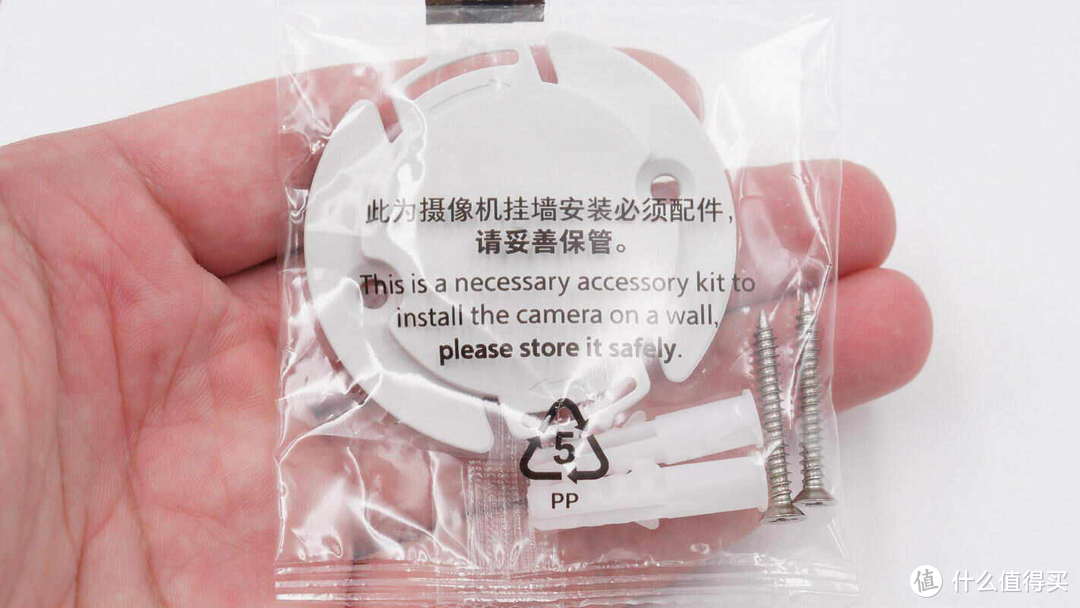

安装底座通过卡扣固定摄像机，还配有膨胀螺丝。

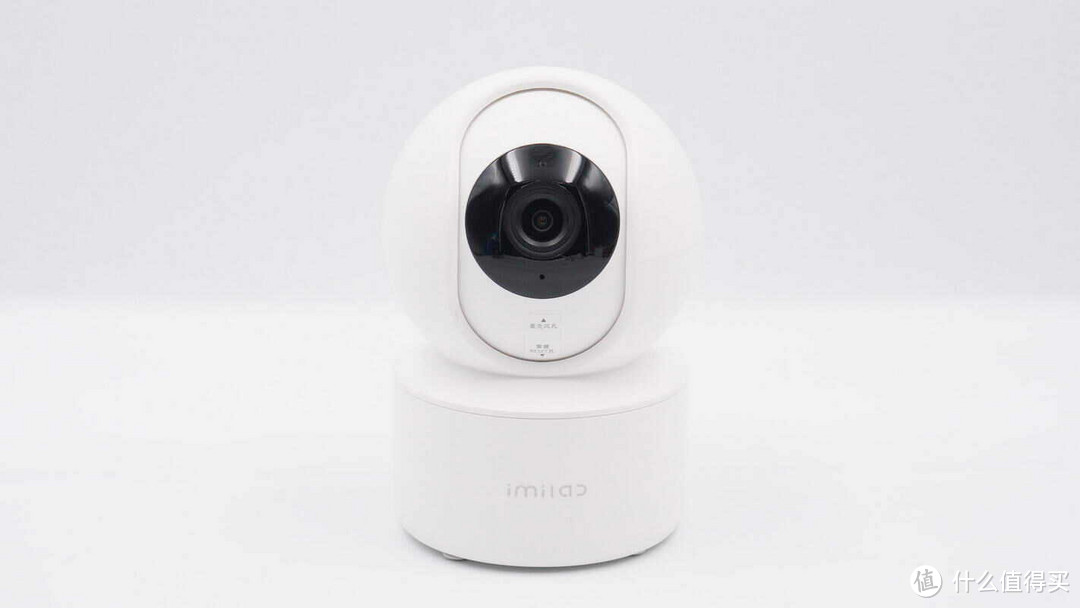

摄像机正面设有镜头，支持垂直110°角度运动。

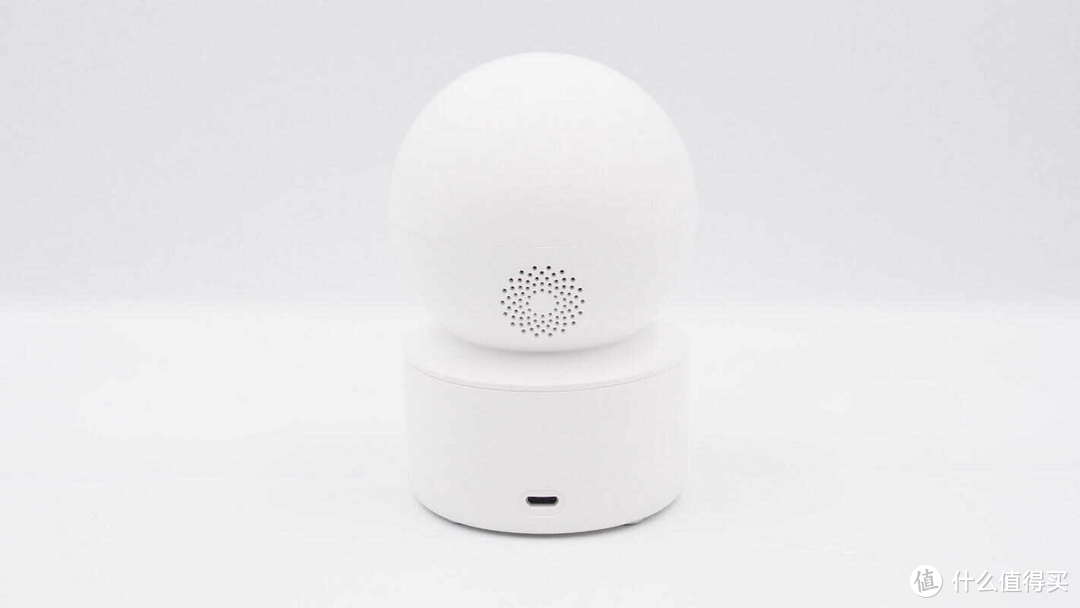

摄像机背面为扬声器开孔和Micro-USB供电接口。

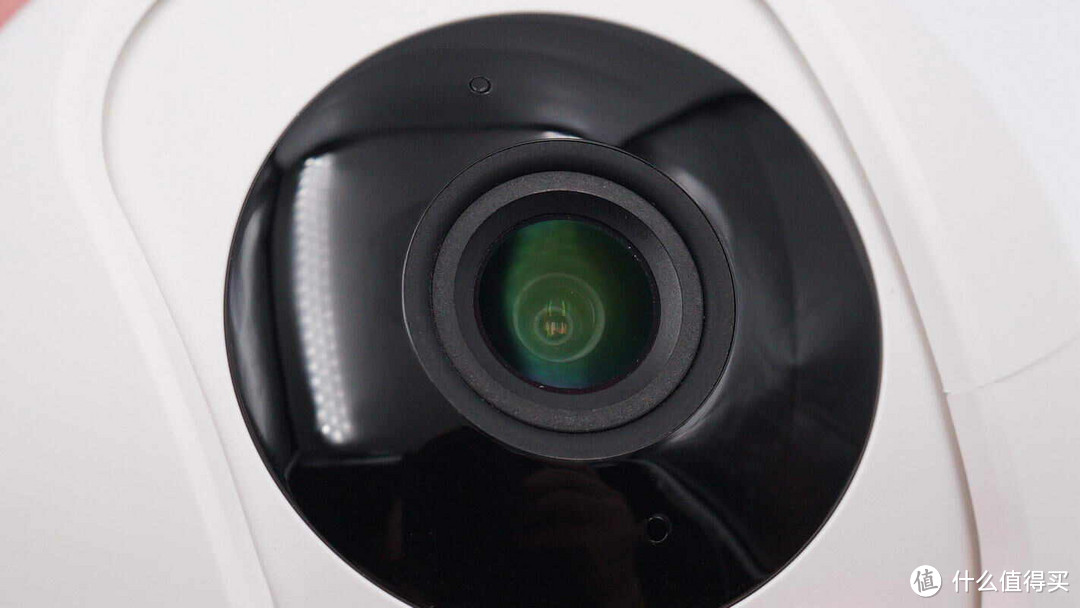

摄像机镜头特写，上方设有指示灯。

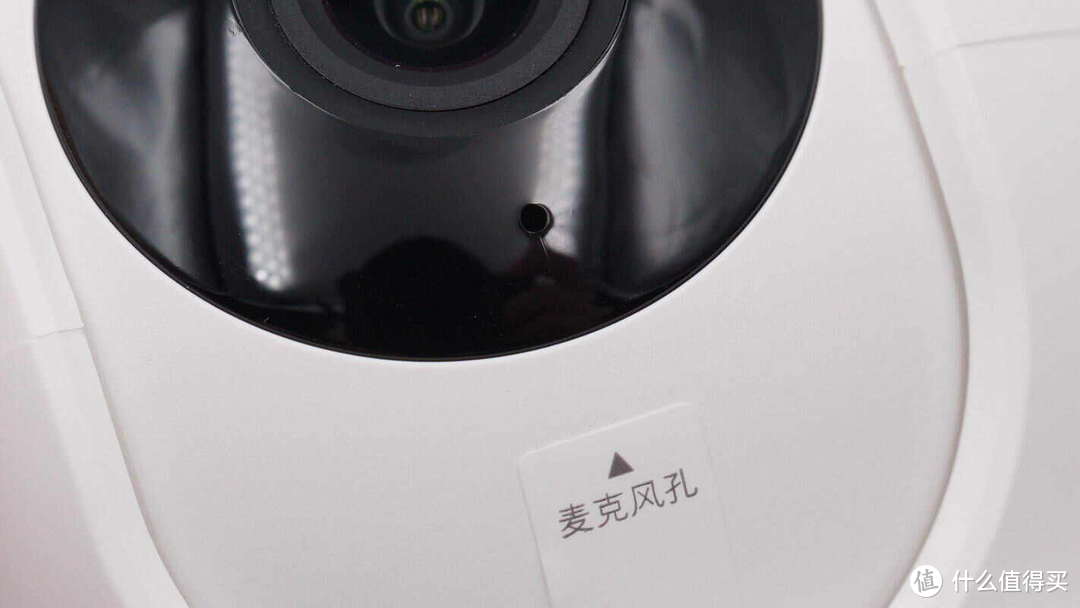

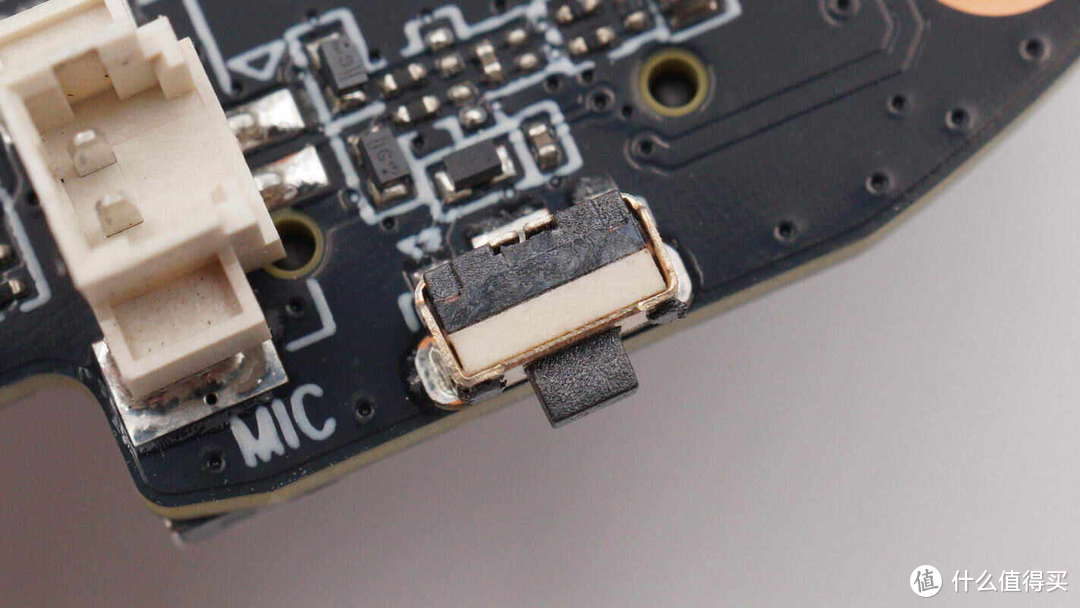

麦克风开孔采用贴纸标注。

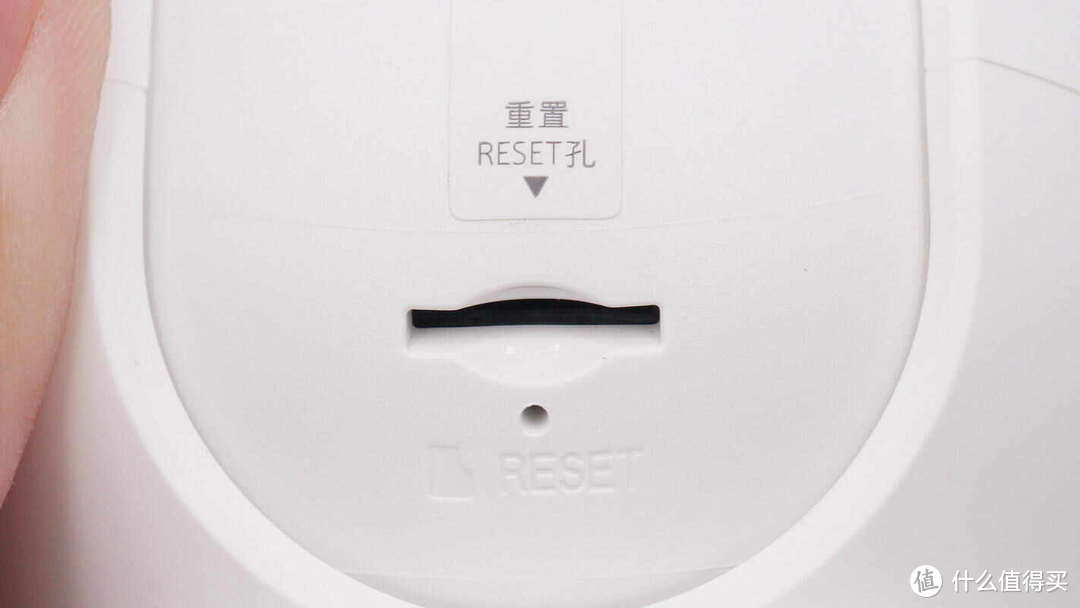

在Micro SD卡插槽下方为复位按钮。

摄像机底部设有脚垫，可用于桌面使用，也可配合支架固定安装。

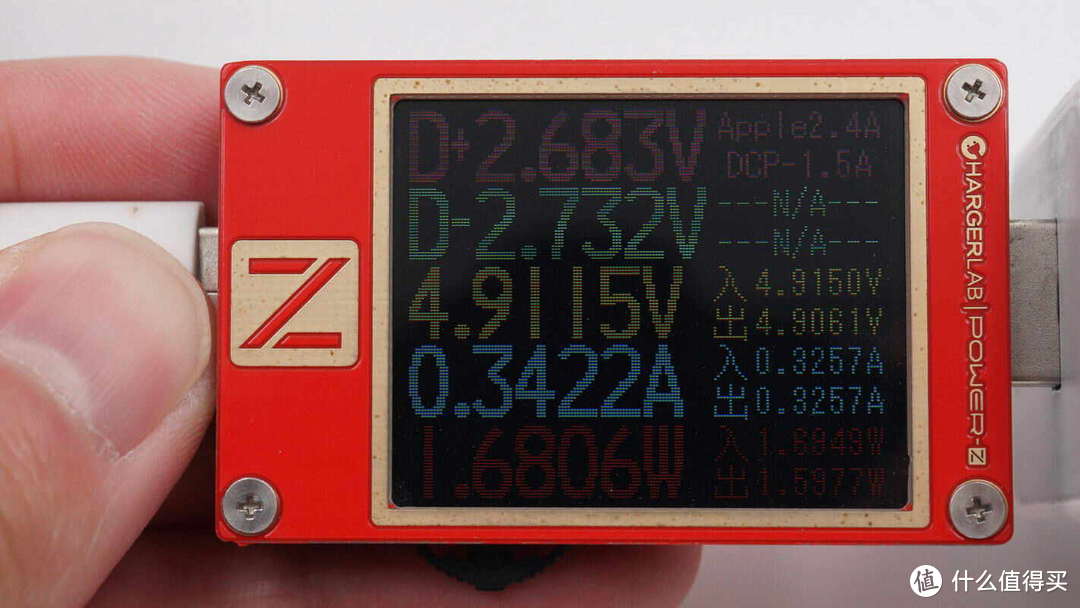

使用ChargerLAB POWER-Z KT002测得摄像机供电电流约为0.34A，功率约为1.7W。

小白智能摄像机Y2尊享版Pro拆解

看完了这款摄像机的外观展示，下面就进行拆解，一起看看内部方案和用料。

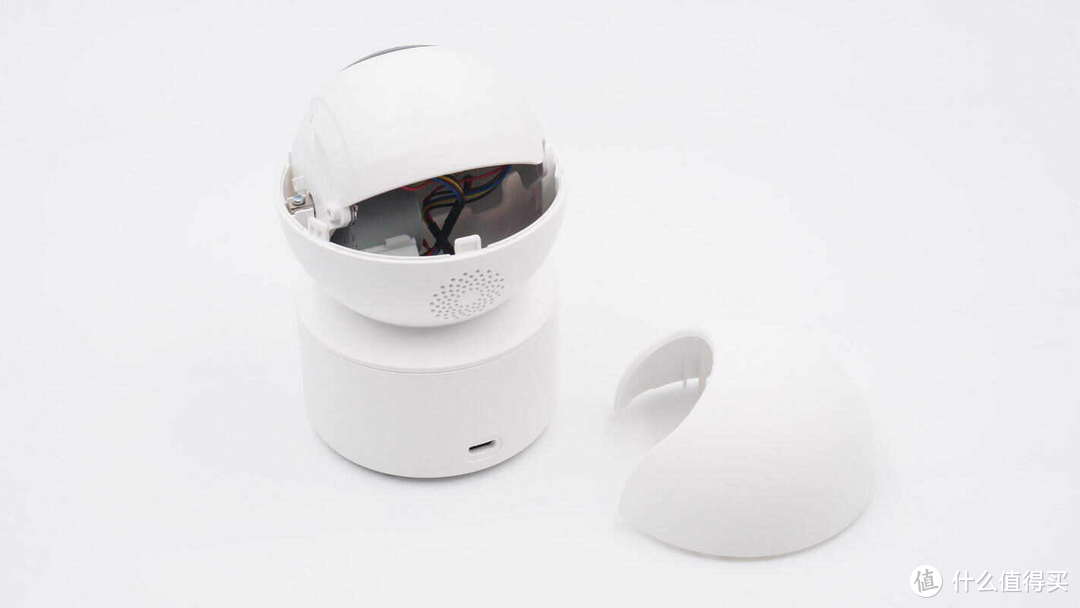

首先拆开球体外壳。

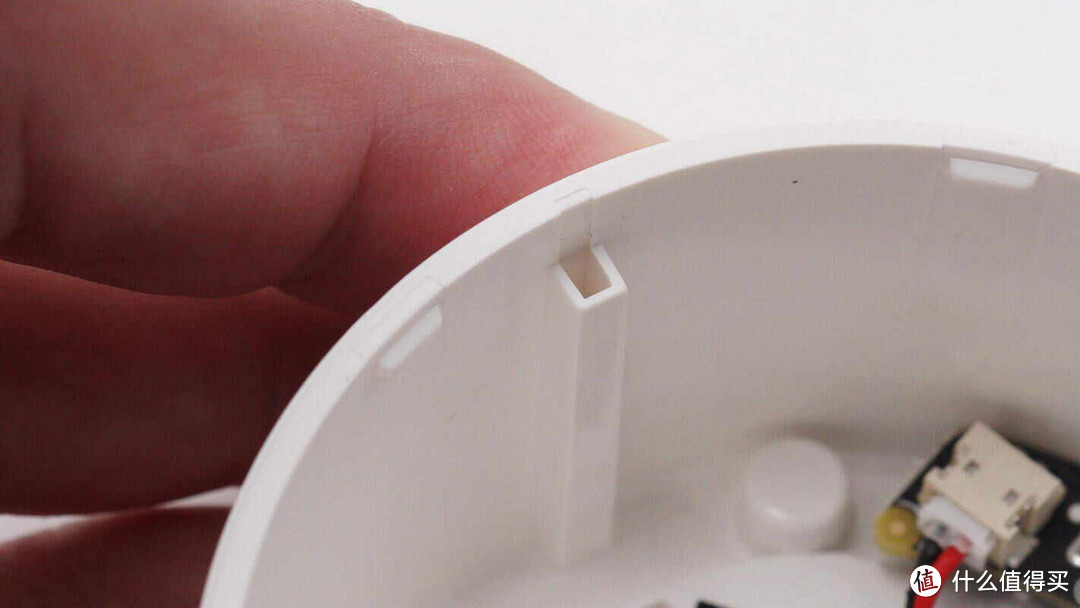

外壳内部采用卡扣固定。

机芯通过转轴固定，内部扬声器和步进电机以及供电导线通过连接器连接，左侧步进电机输出轴采用螺丝固定在底座上。

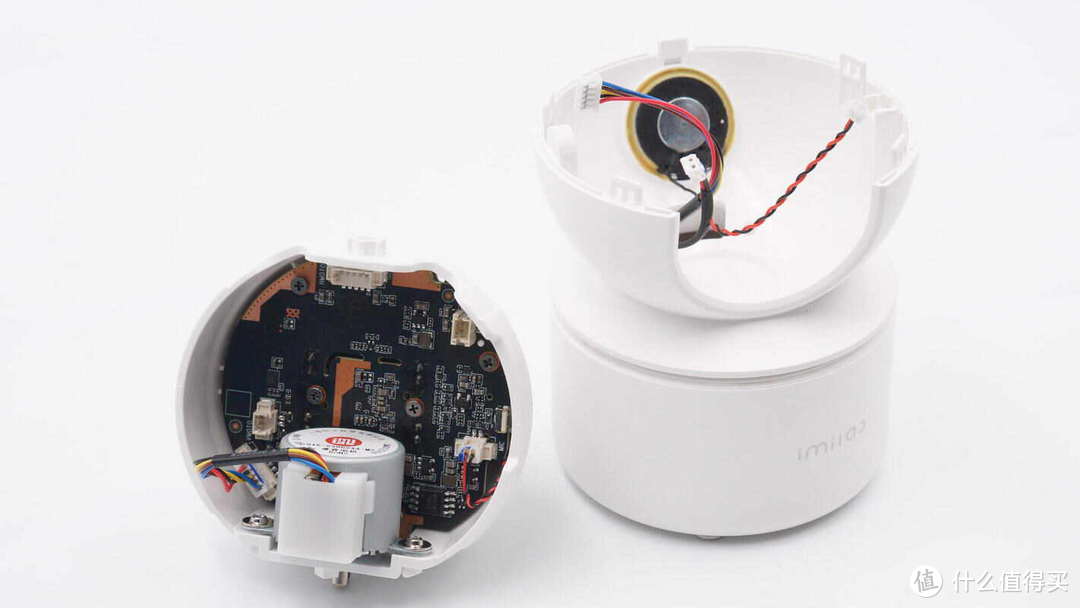

断开连接导线，分开机芯和底座。

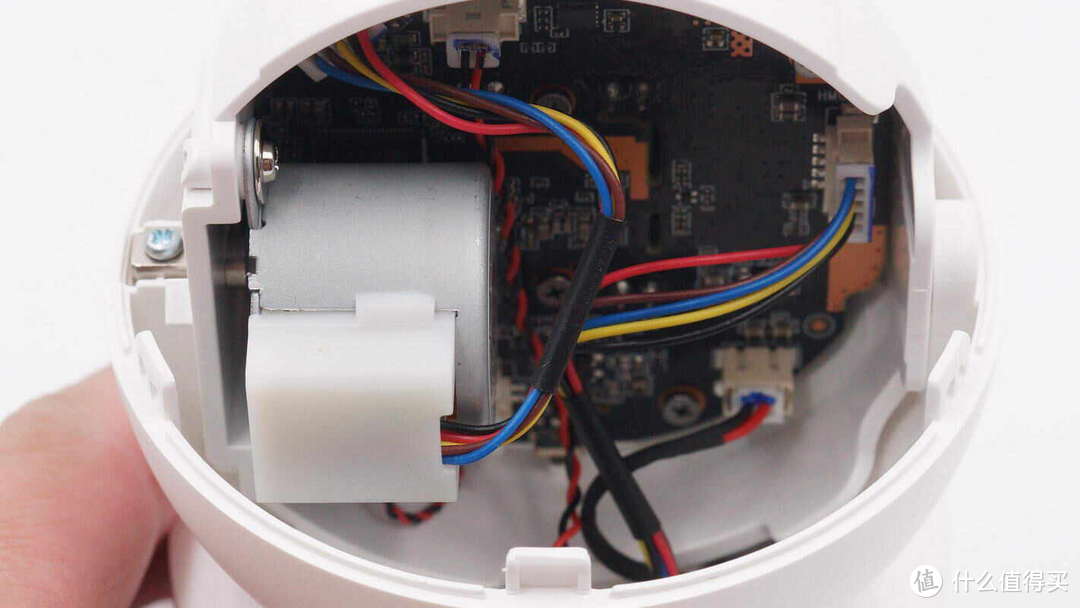

机芯内部一览，左侧为用于垂直运动的步进电机，内部为摄像机PCBA模块。

步进电机通过螺丝固定在外壳上。

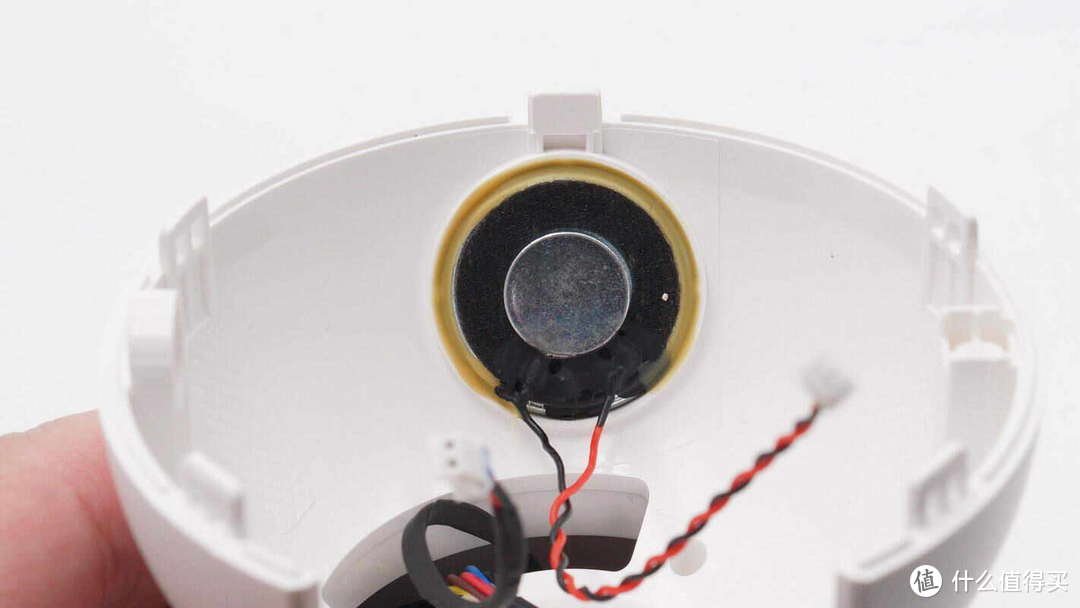

扬声器通过胶水固定在壳体上。

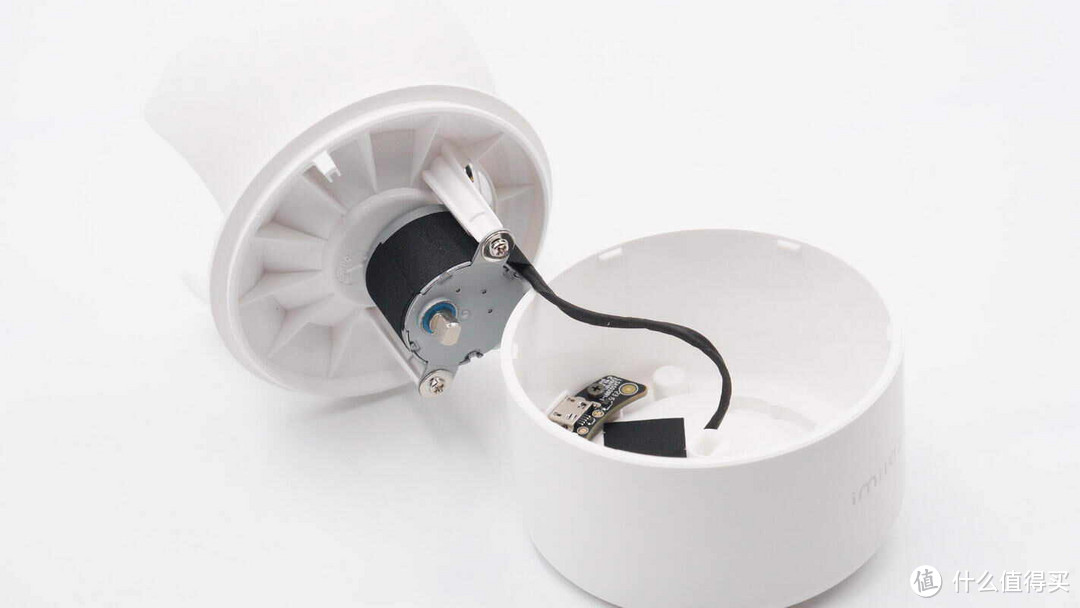

底座外壳也通过卡扣固定，步进电机采用螺丝固定在底座内部。

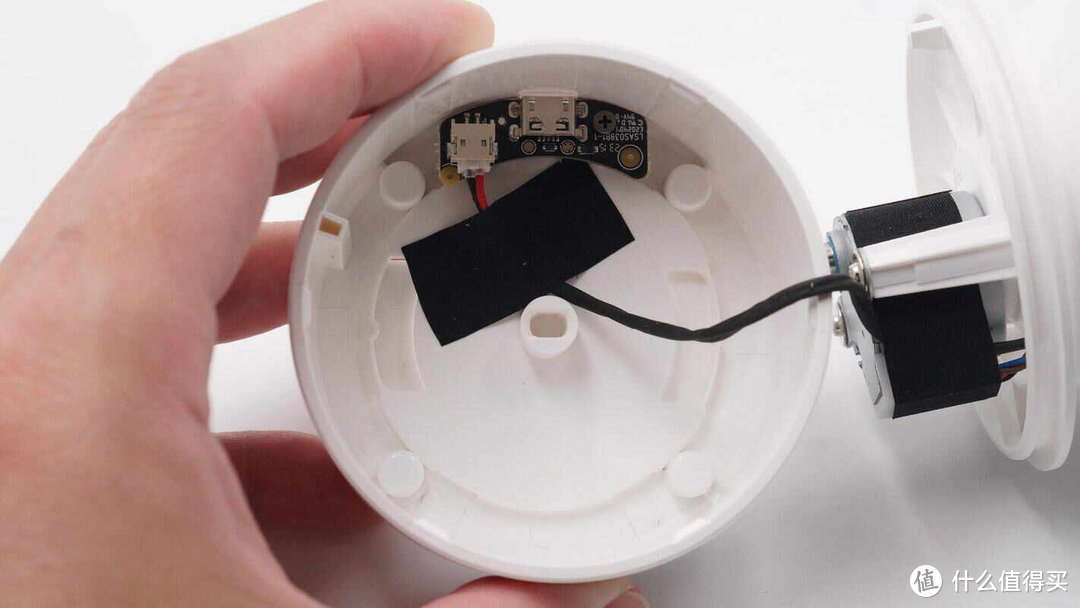

小板通过螺丝固定，电源线通过胶带粘贴固定。

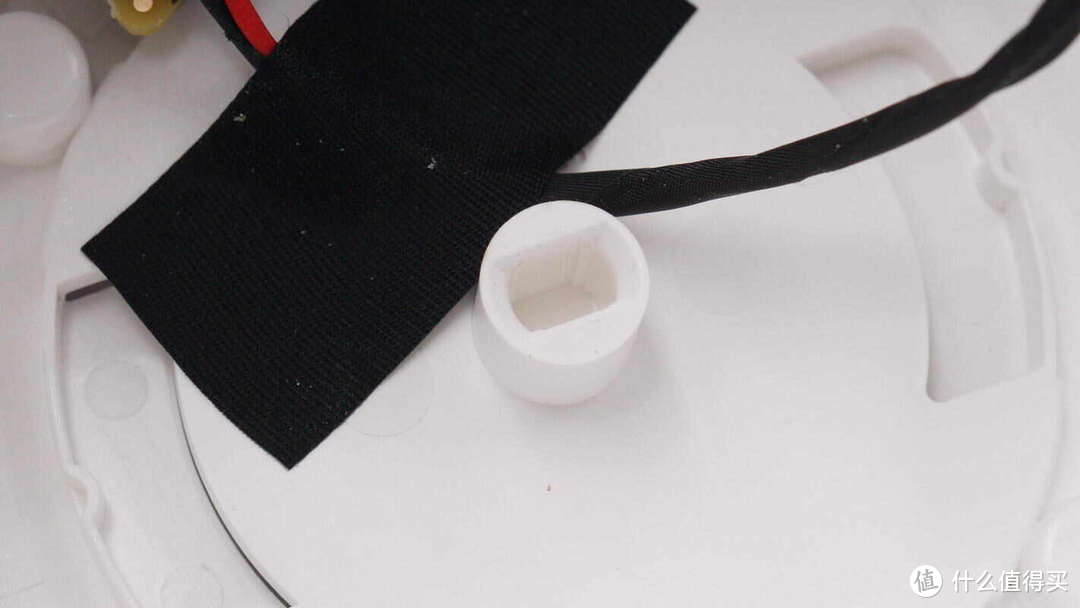

底座壳体内部塑料柱用于固定步进电机输出轴。

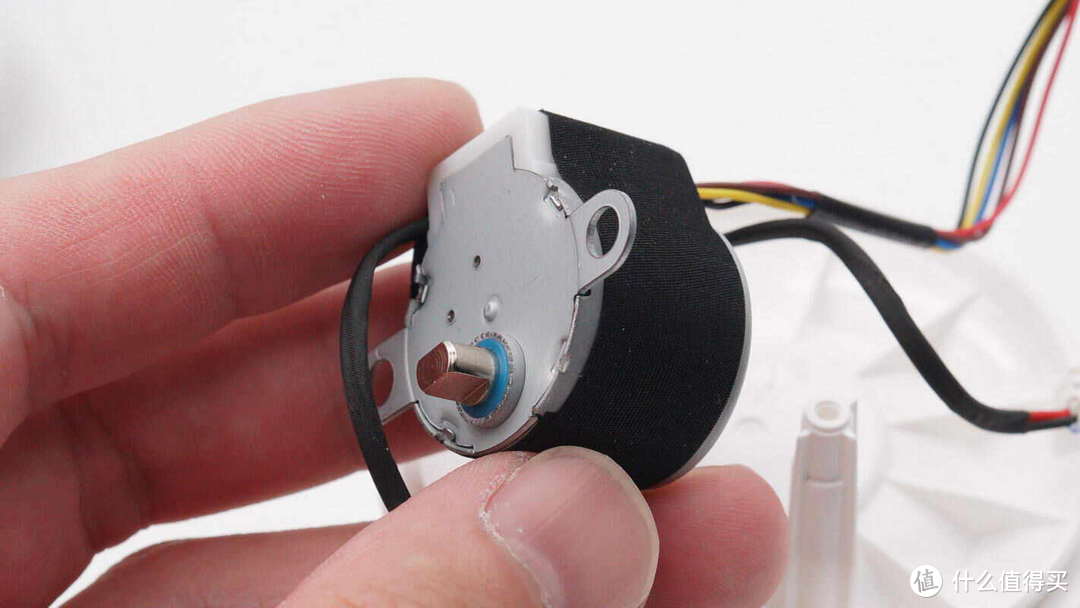

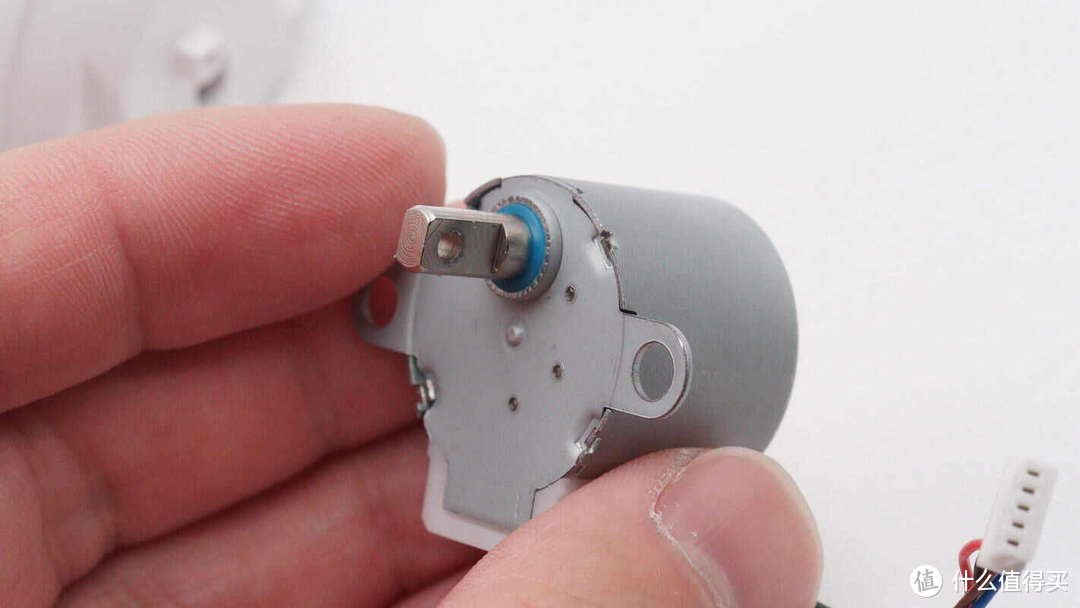

步进电机输出轴特写。

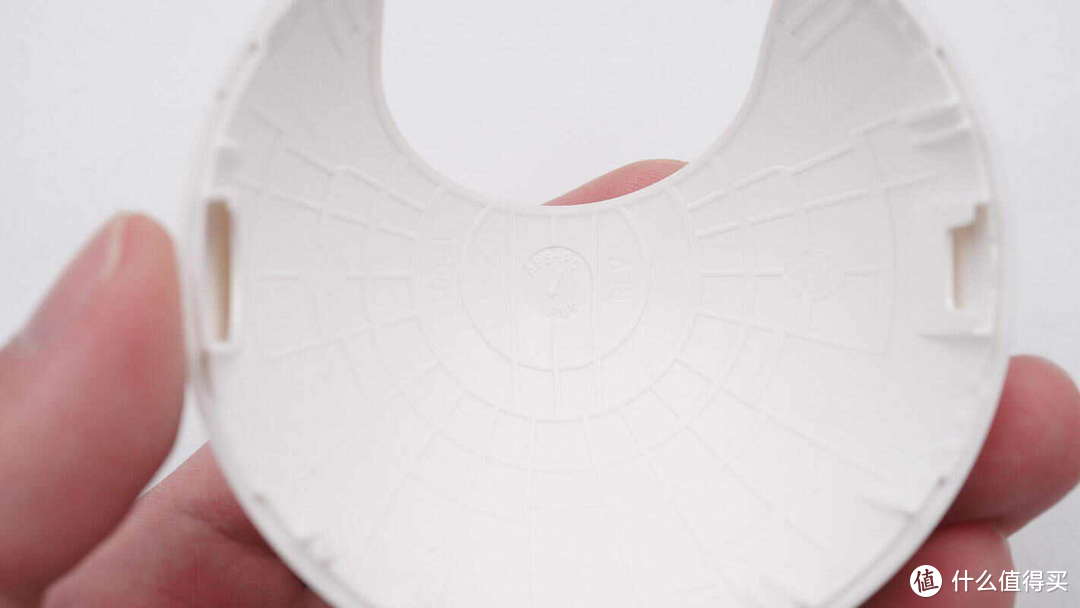

外壳内部的限位机构特写。

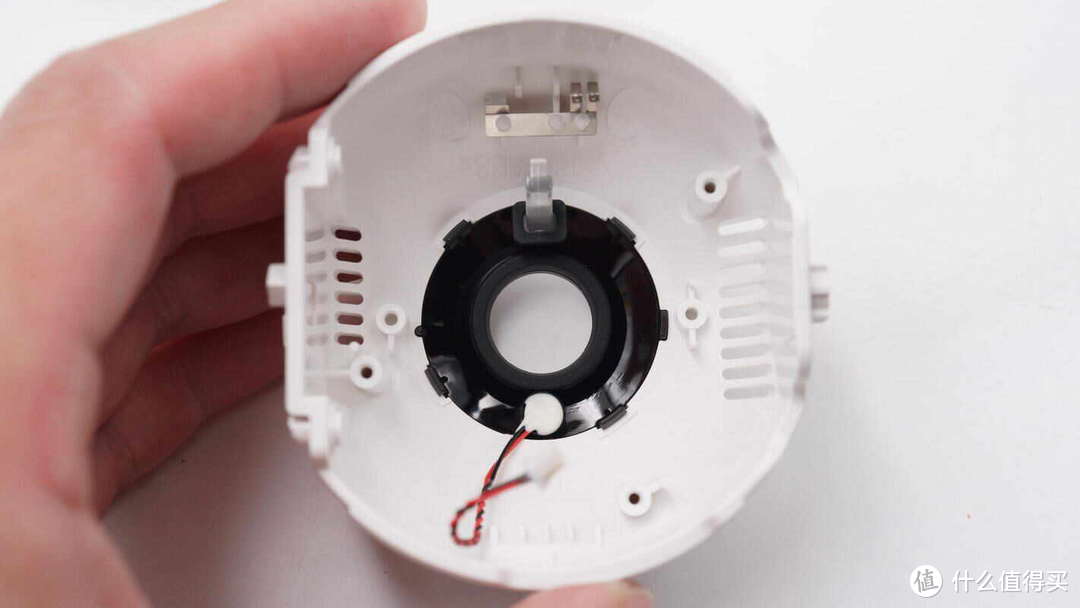

底座内部的限位机构特写。

电机采用金属外壳，通过冲压固定。

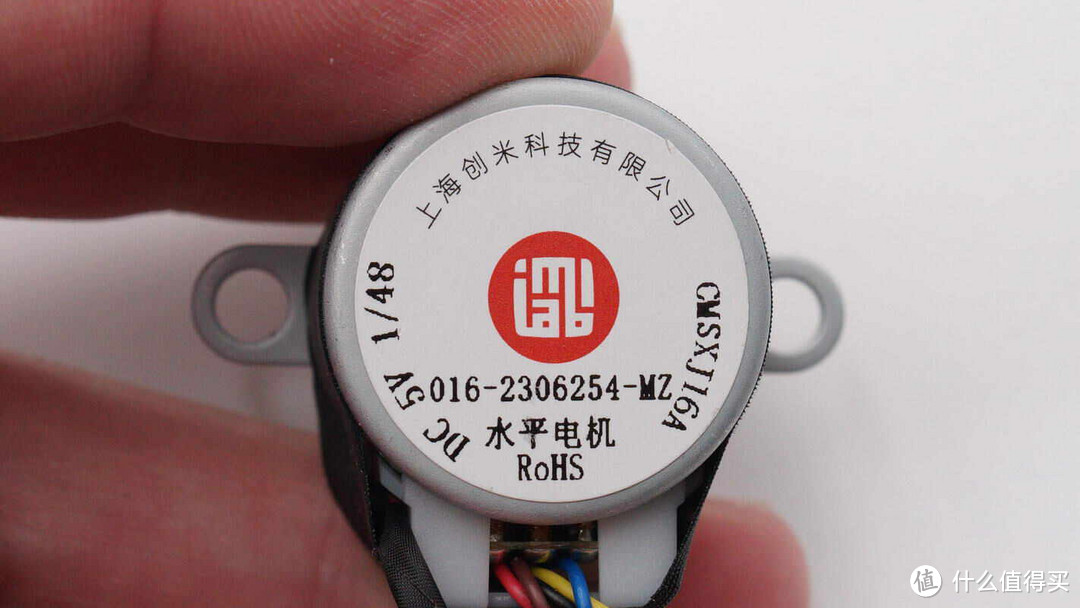

步进电机来自上海创米科技有限公司，规格为DC 5V，减速比1/48，标注为水平电机，用于水平运动。

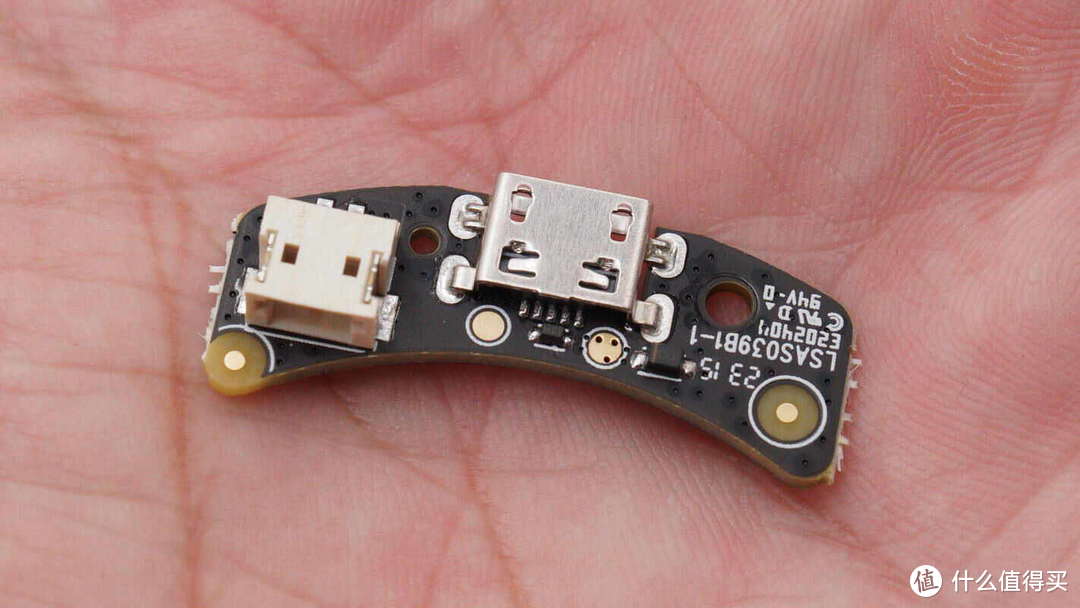

供电小板焊接Micro-USB母座和电源插座。

Micro-USB母座为沉板焊接固定。

步进电机外壳采用冲压固定。

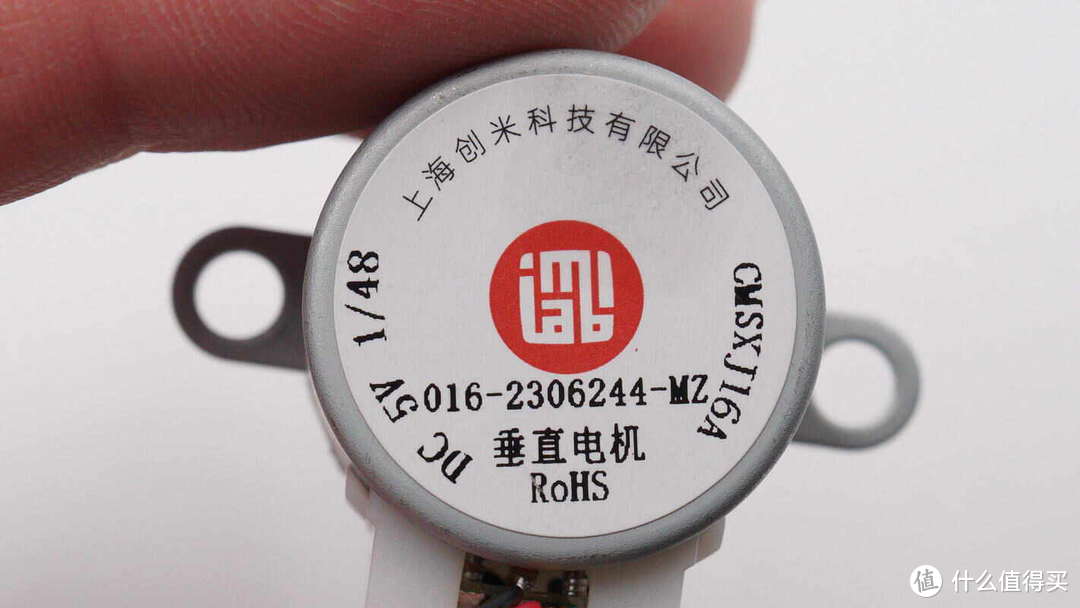

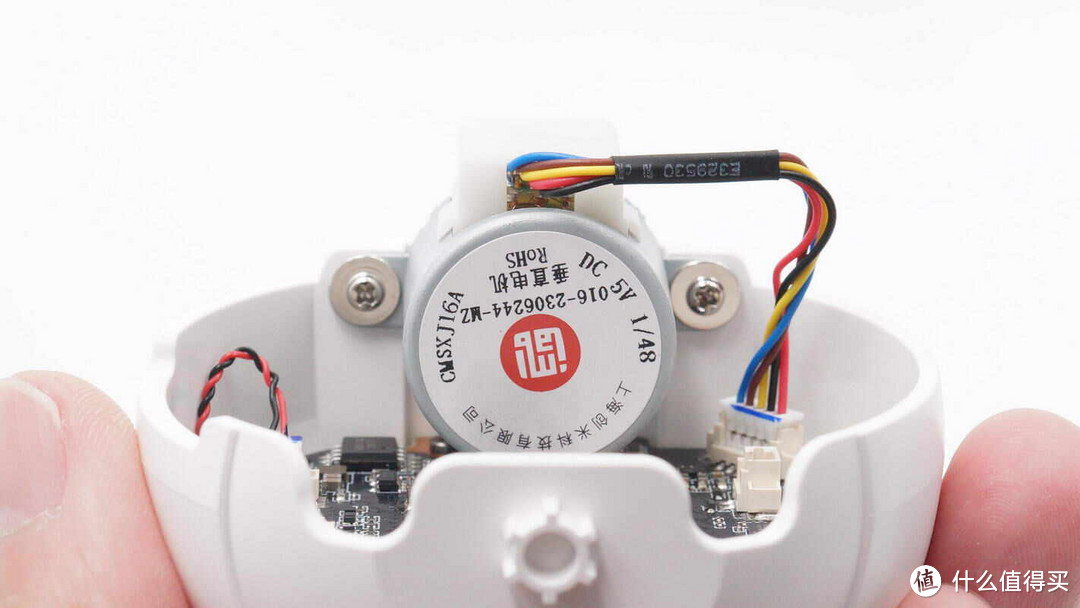

另一个步进电机标注为垂直电机，规格相同。

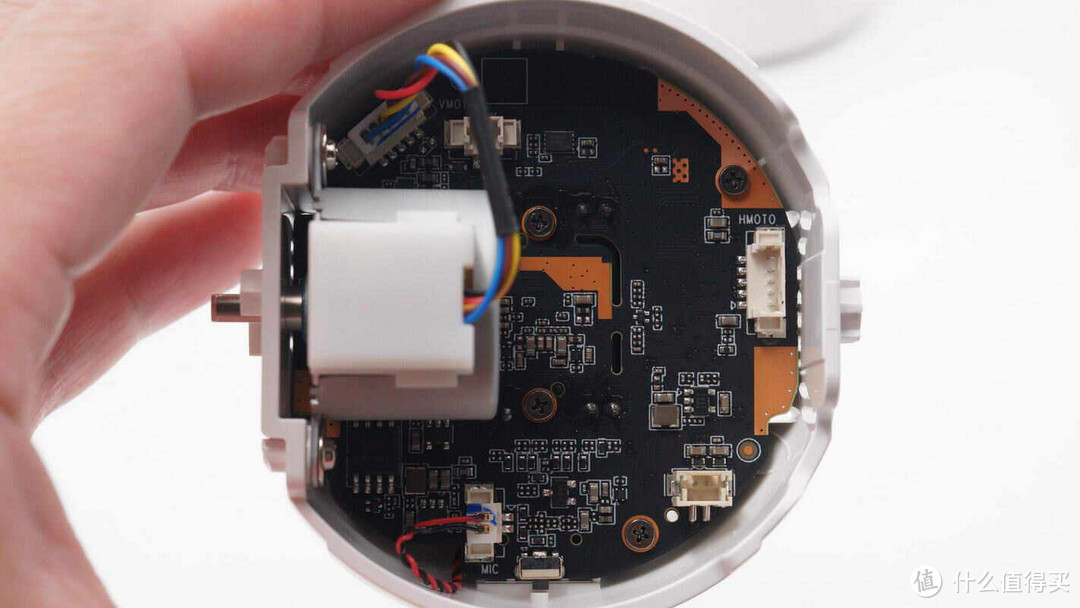

PCBA模块采用螺丝固定在壳体内部。

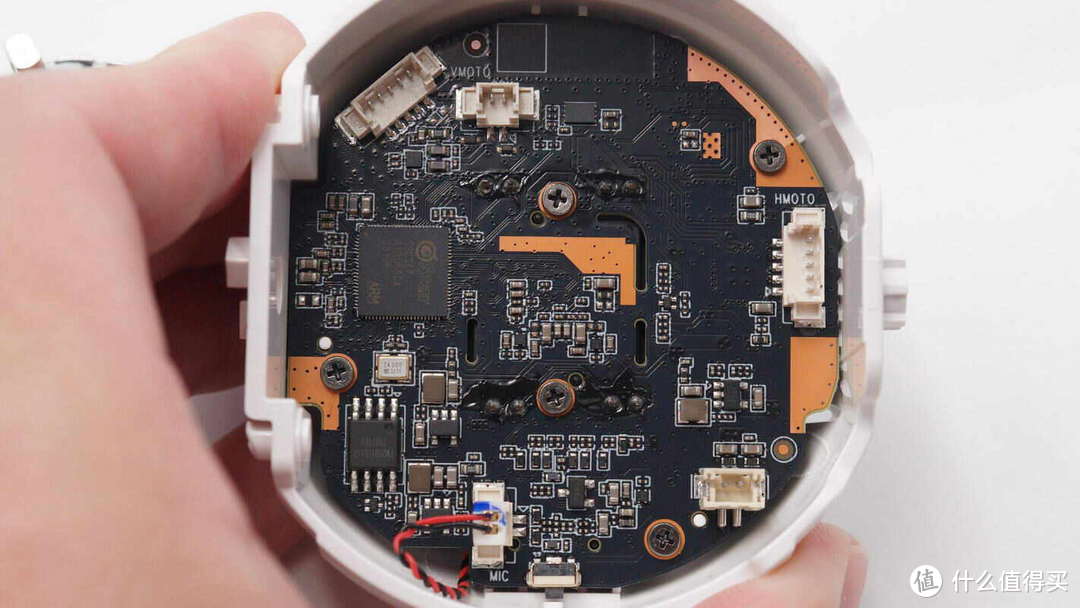

拧下固定螺丝，取出PCBA模块。

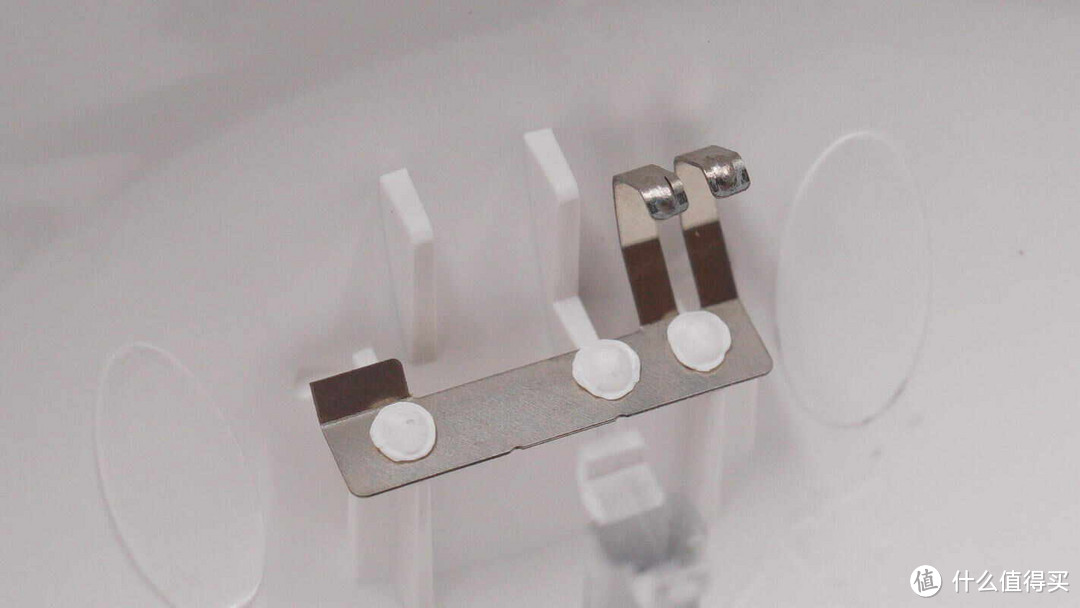

外壳内部固定WiFi天线和麦克风。

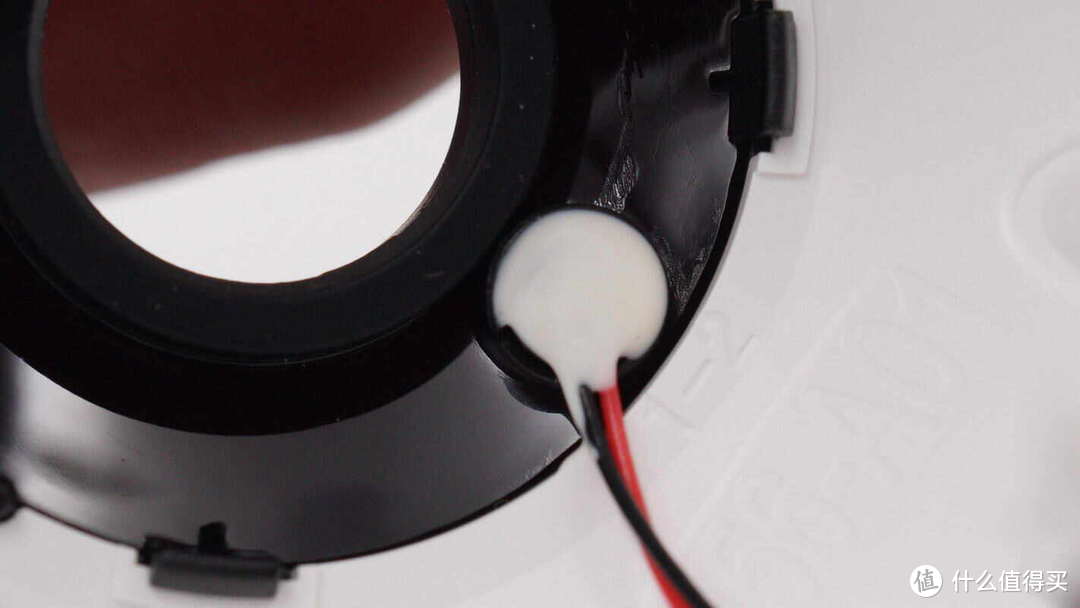

麦克风通过胶水粘贴固定。

WiFi天线通过热熔固定。

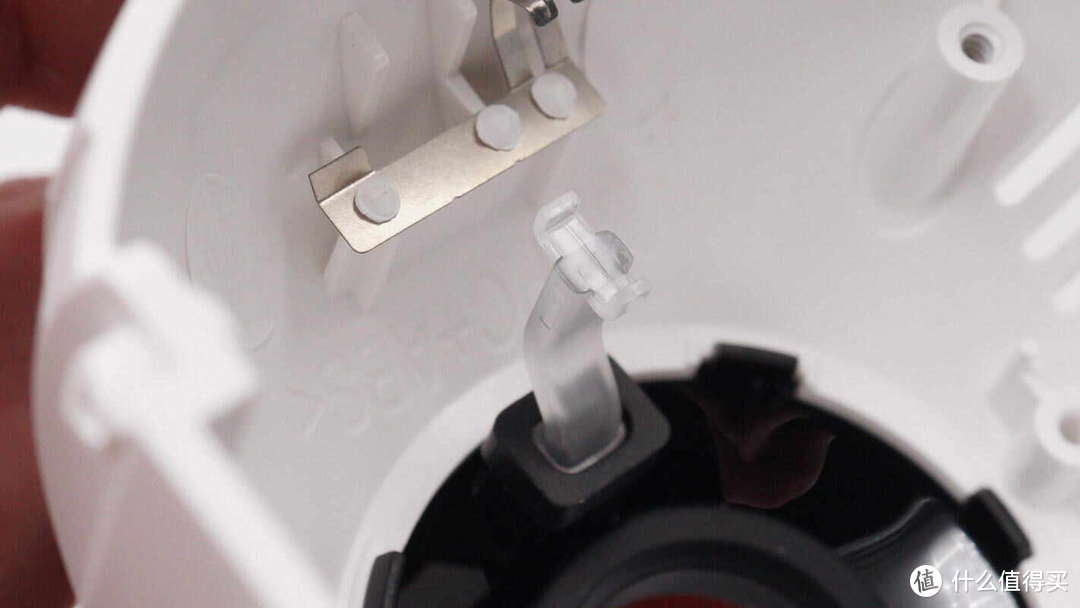

指示灯导光柱特写。

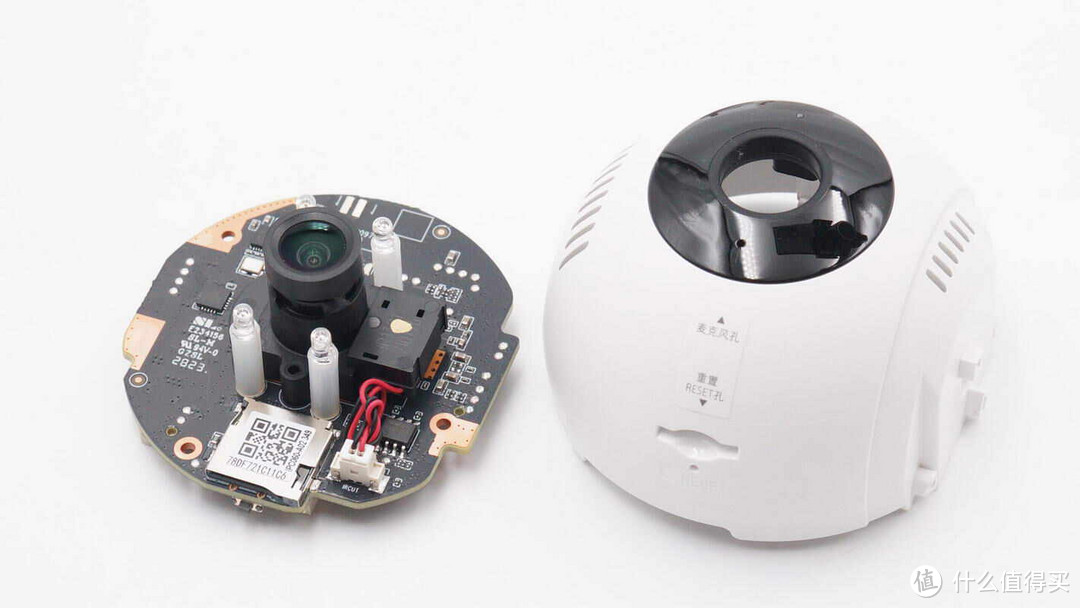

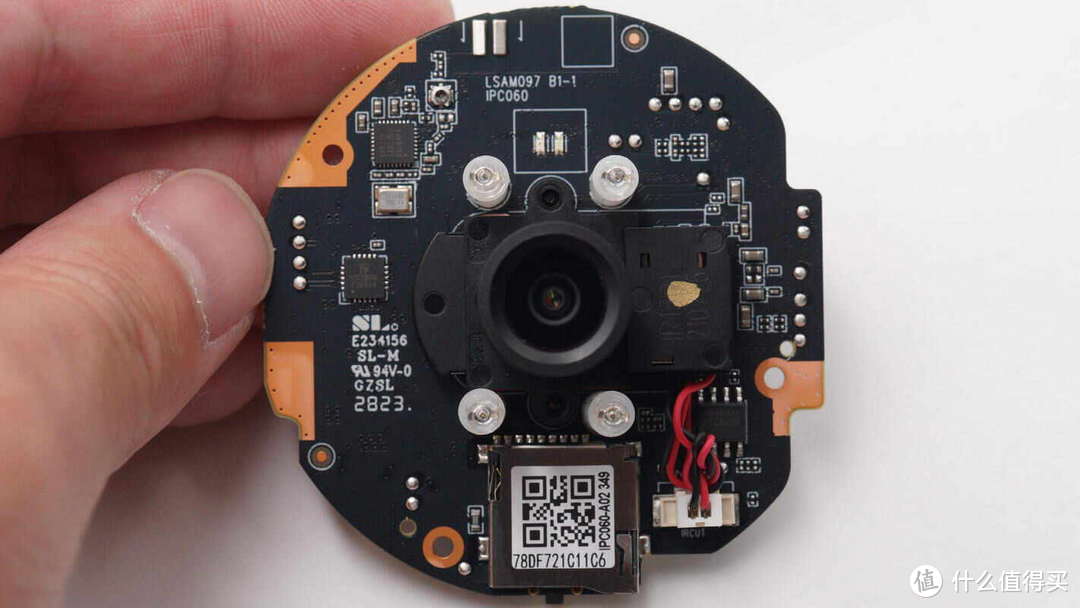

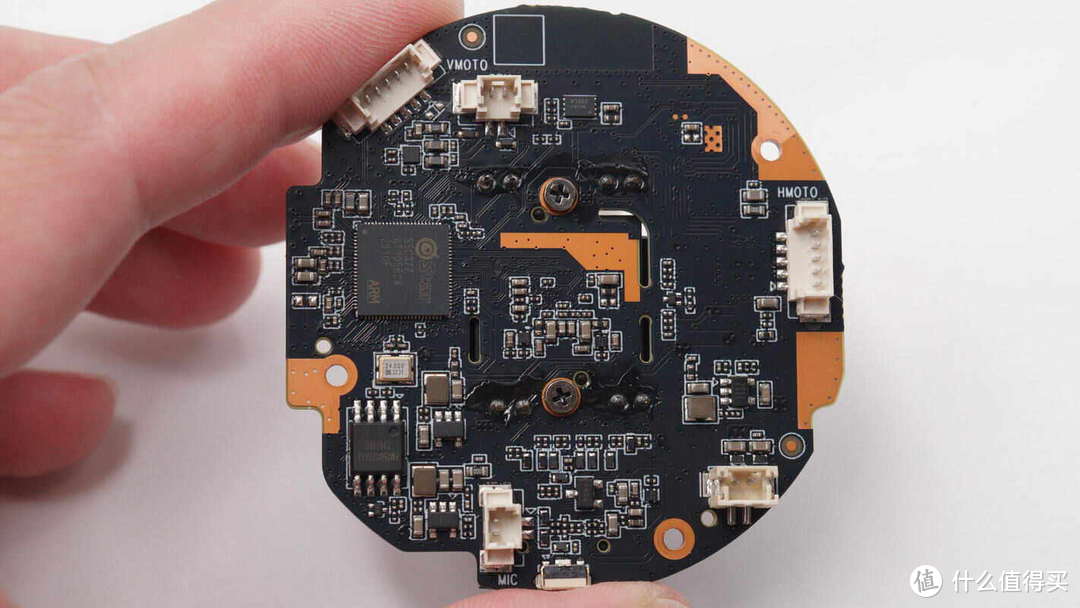

PCBA模块正面设有镜头，红外发射管，Micro SD卡槽，电机驱动芯片，无线连接芯片。

背面设有降压芯片，主控芯片，存储器以及驱动扬声器的功放芯片。

摄像机主控芯片来自SigmaStar星宸科技，型号SSC377。

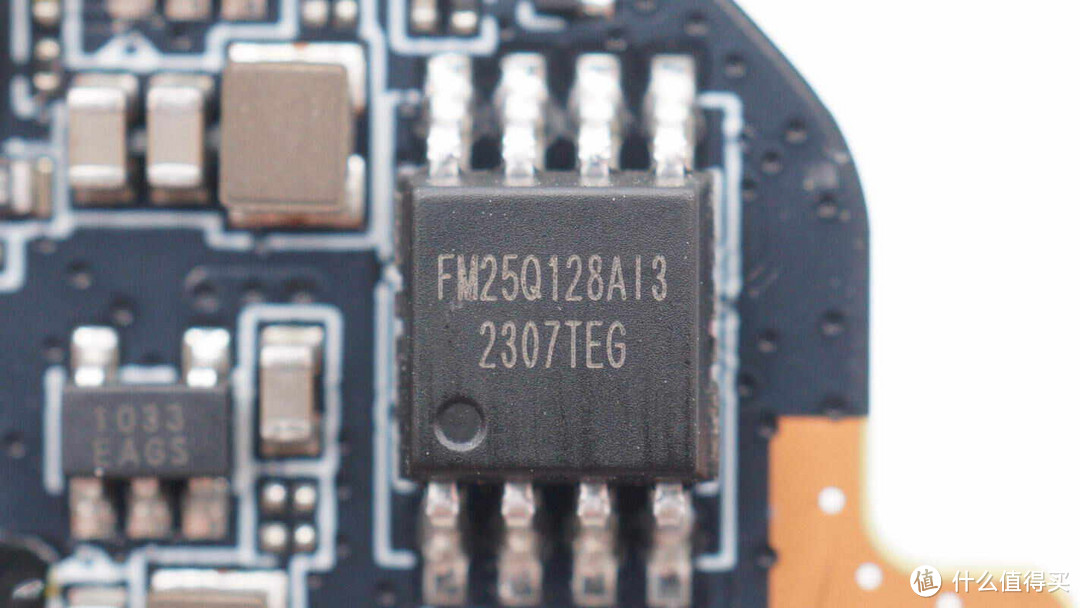

外置的存储器来自复旦微，型号FM25Q128AI3，容量为16MB，采用SOP8封装。

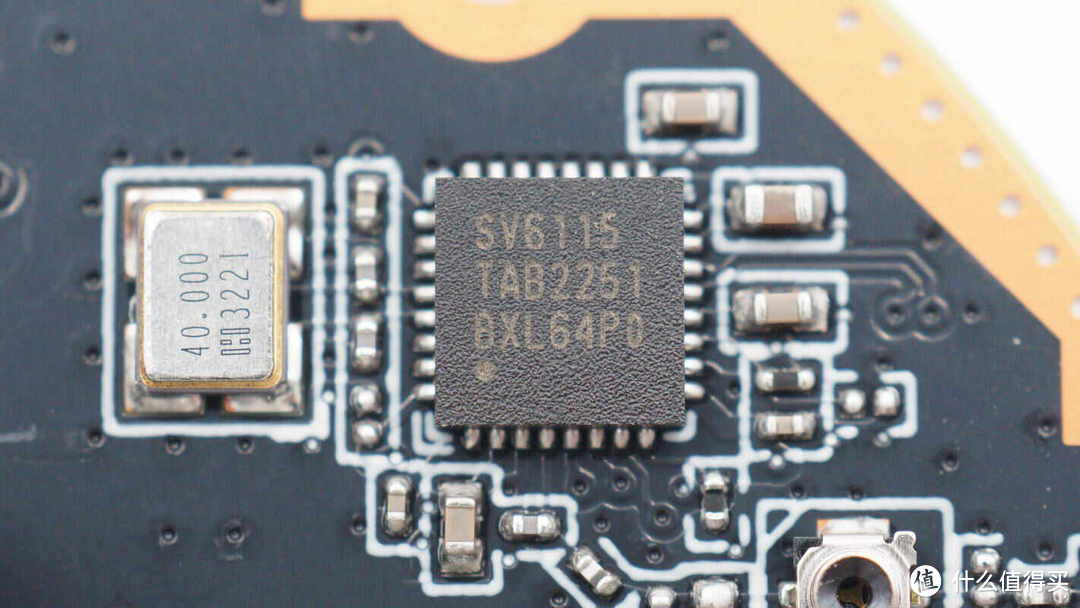

WiFi6连接芯片丝印SV6115。

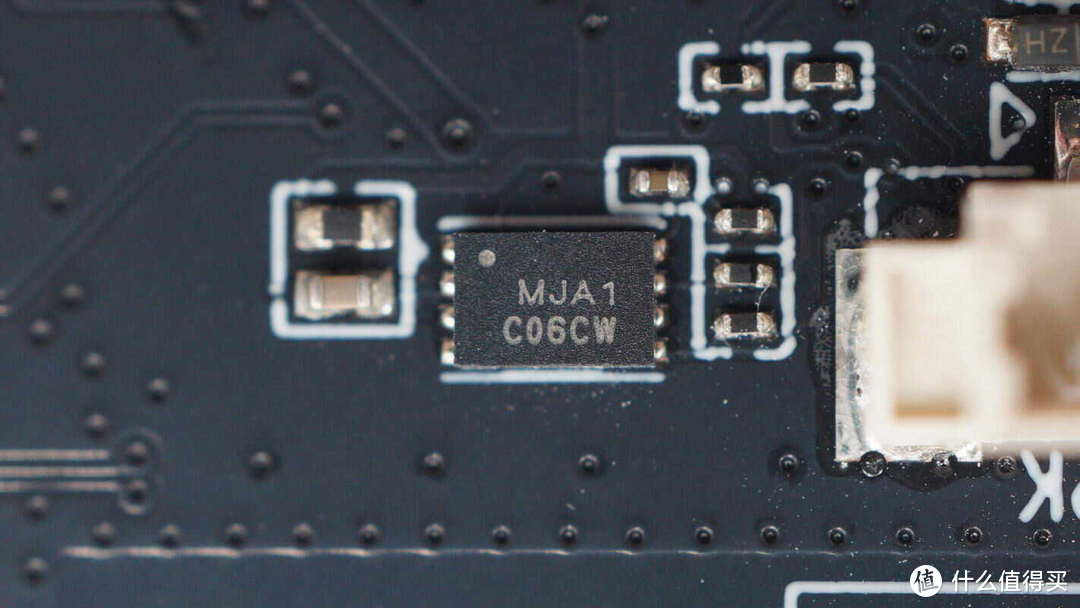

一颗存储器丝印MJA1 C06CW。

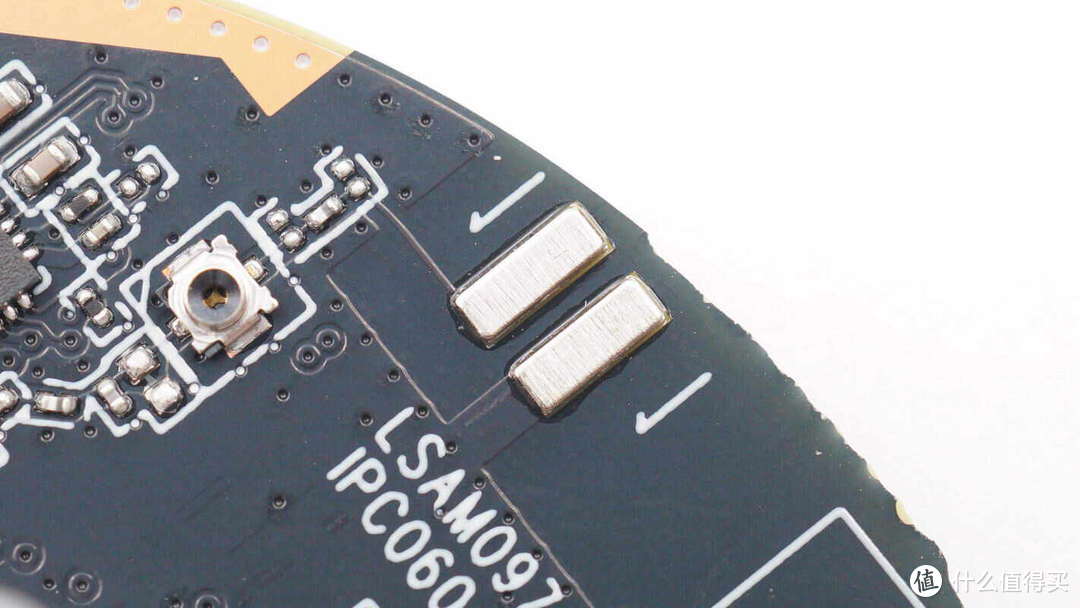

主板上焊接天线连接触点。

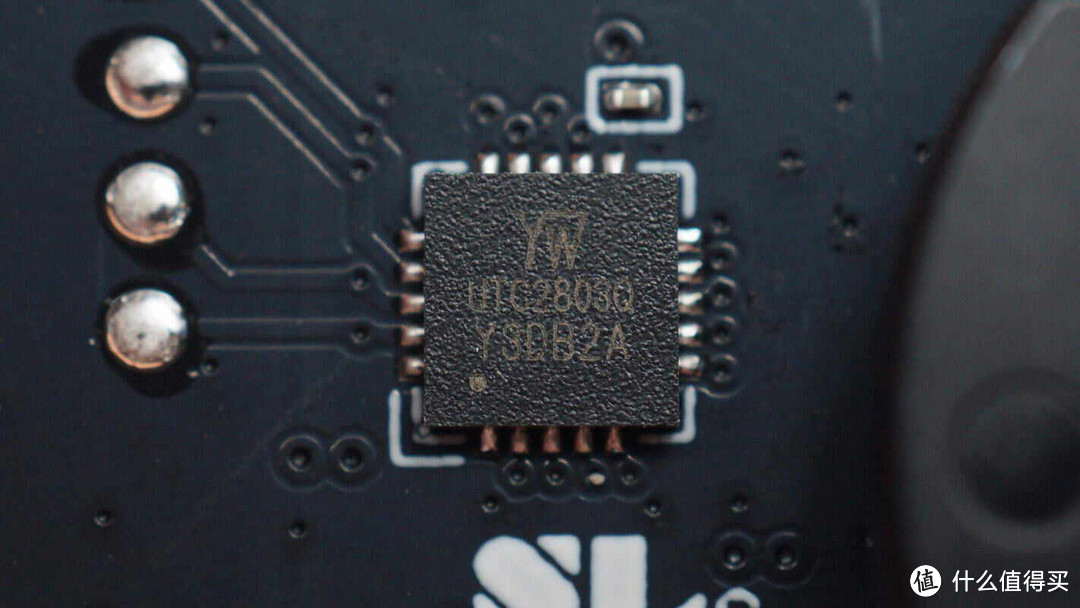

电机驱动芯片来自YW友旺，型号UTC2803Q，是一颗八通道的达林顿阵列，用于云台电机驱动，采用QFN4-4*20封装。

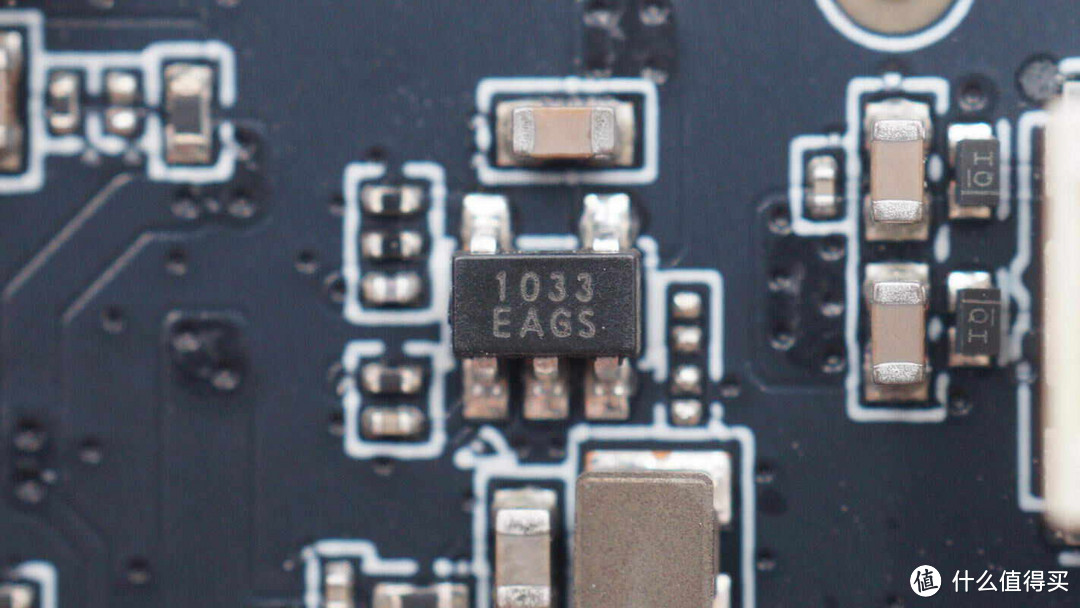

用于为主控芯片供电的降压芯片来自韦尔，型号WD1033，是一颗5.5V输入电压，2A输出电流的同步降压转换器，芯片内部集成开关管，开关频率为1.5MHz，支持100%占空比，采用SOT-23-5L封装。

另一颗韦尔WD1033同步降压芯片特写。

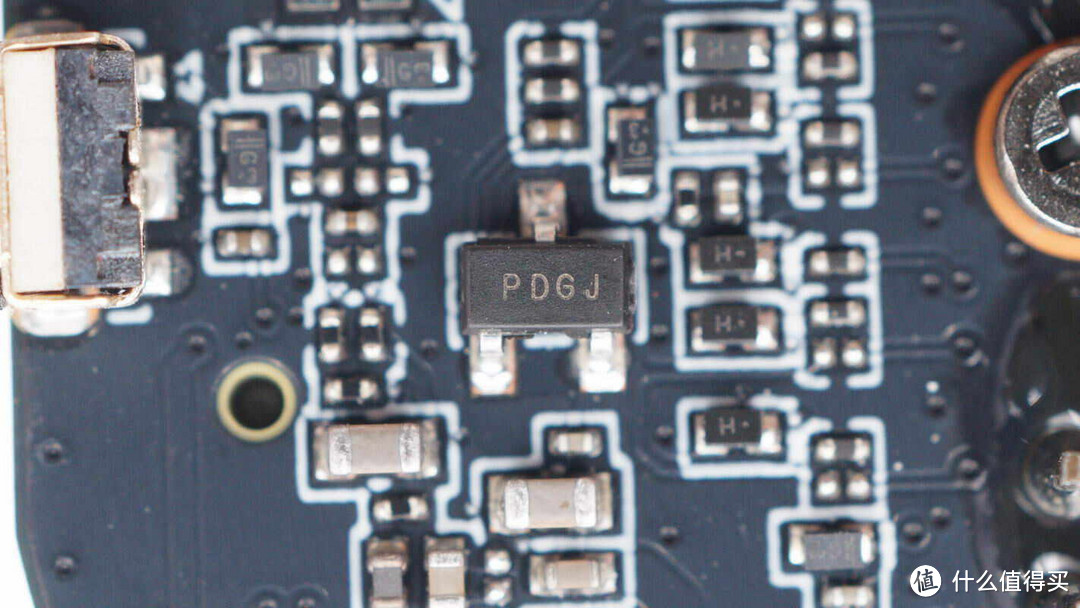

一颗丝印PDGJ的芯片特写。

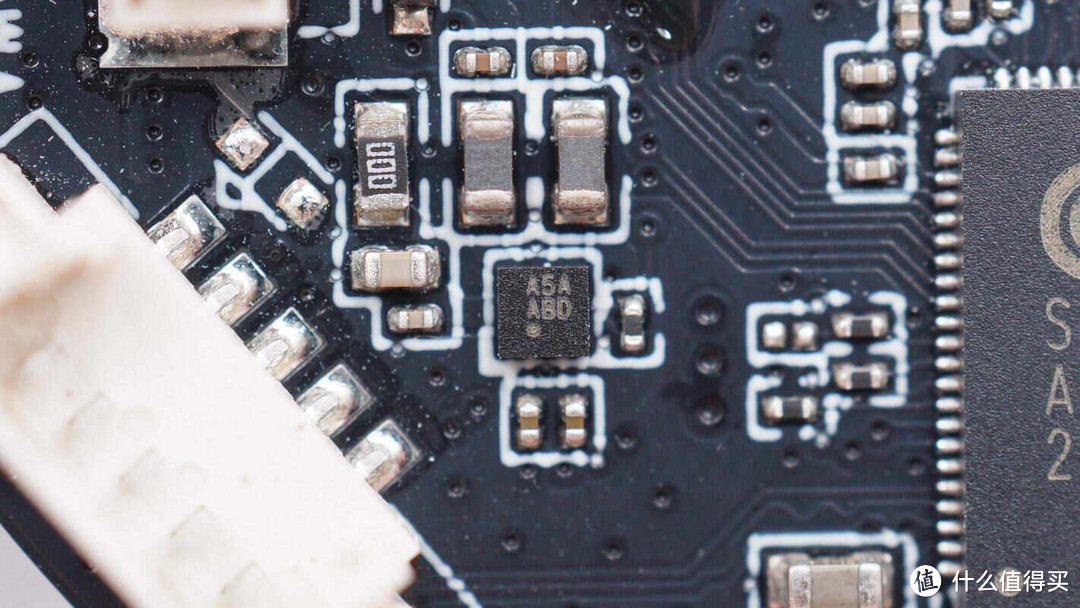

驱动内置扬声器的功放芯片丝印A5A A8D。

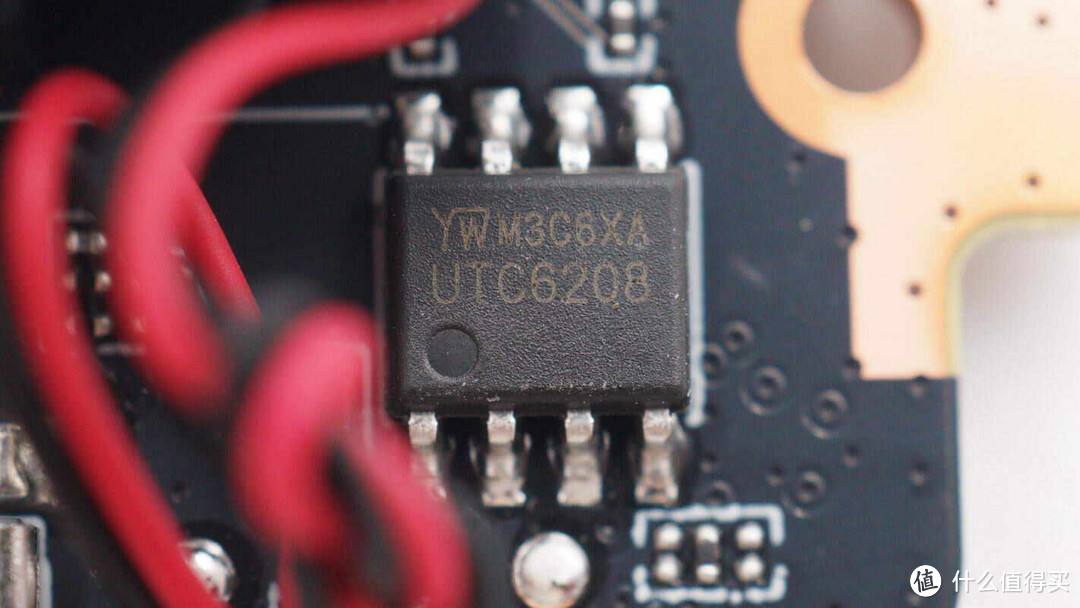

滤光片驱动芯片来自YW友旺，型号UTC6208，用于驱动滤光片线圈切换，采用SOP-8封装。

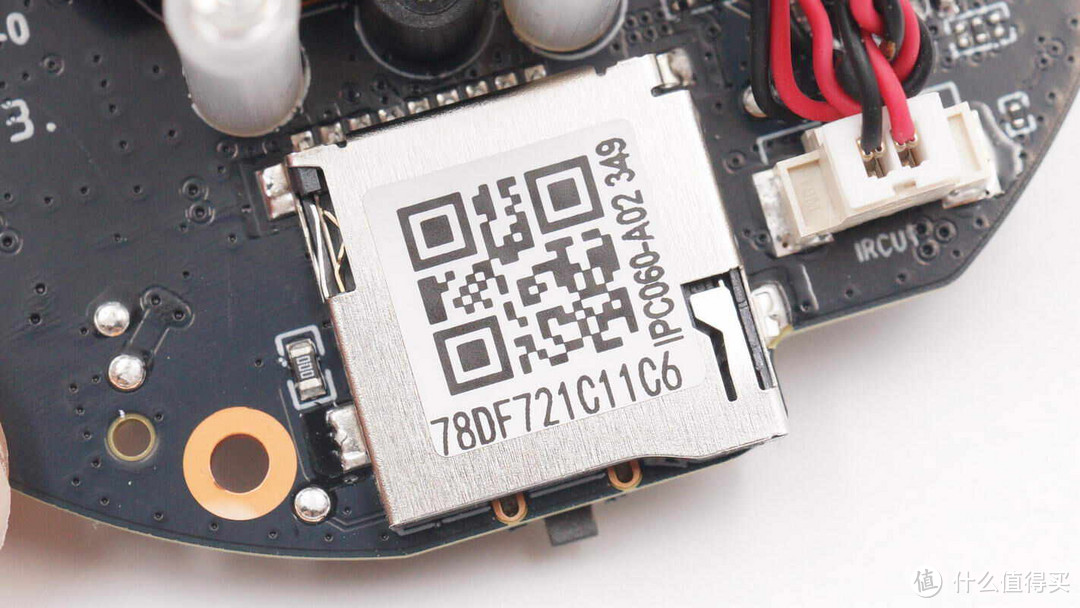

Micro SD卡槽采用贴片焊接。

在TF卡槽背面的复位按钮特写。

在摄像机镜头旁焊接四颗补光红外发射管。

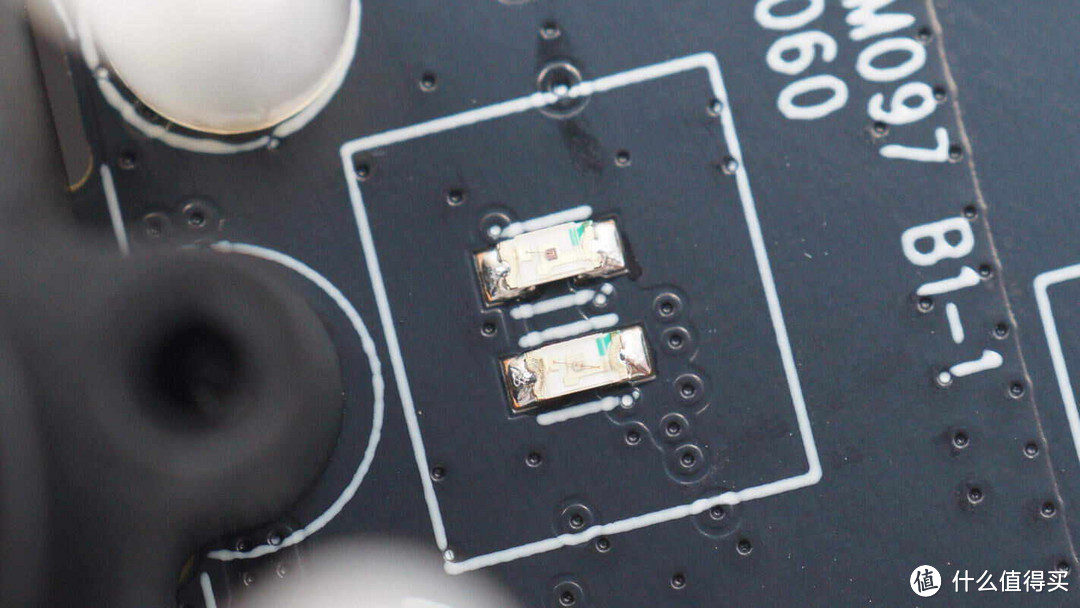

用于指示摄像机运行状态的贴片LED指示灯特写。

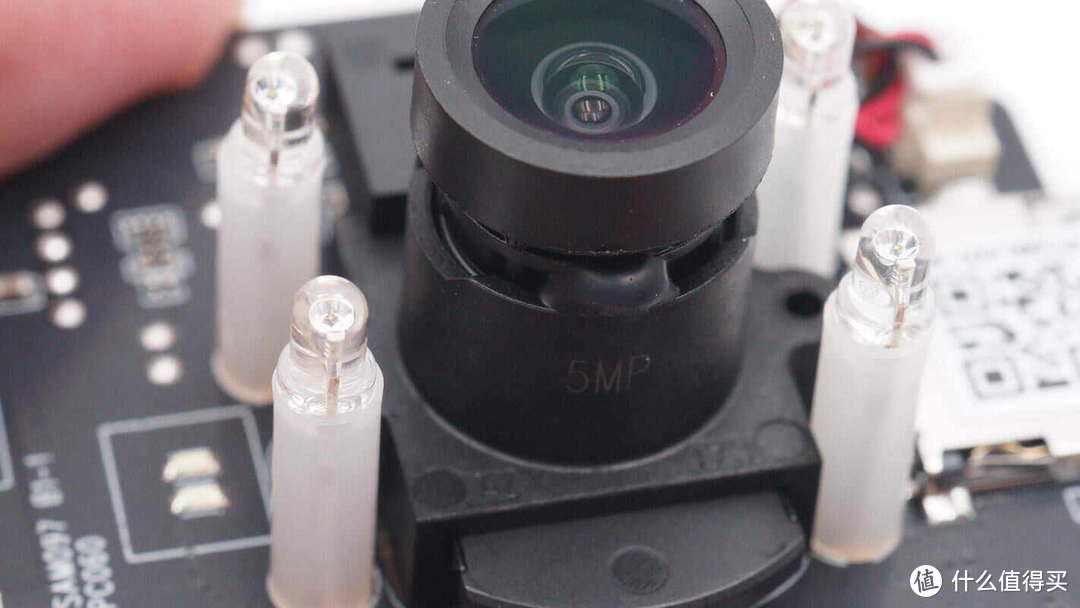

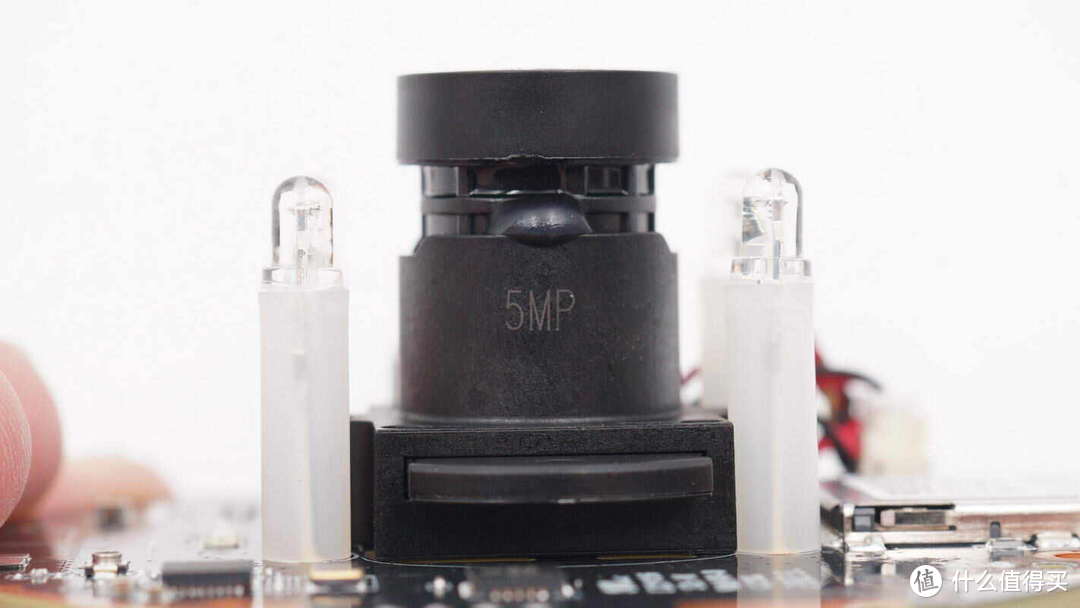

镜头标注5MP，为500W像素传感器使用。

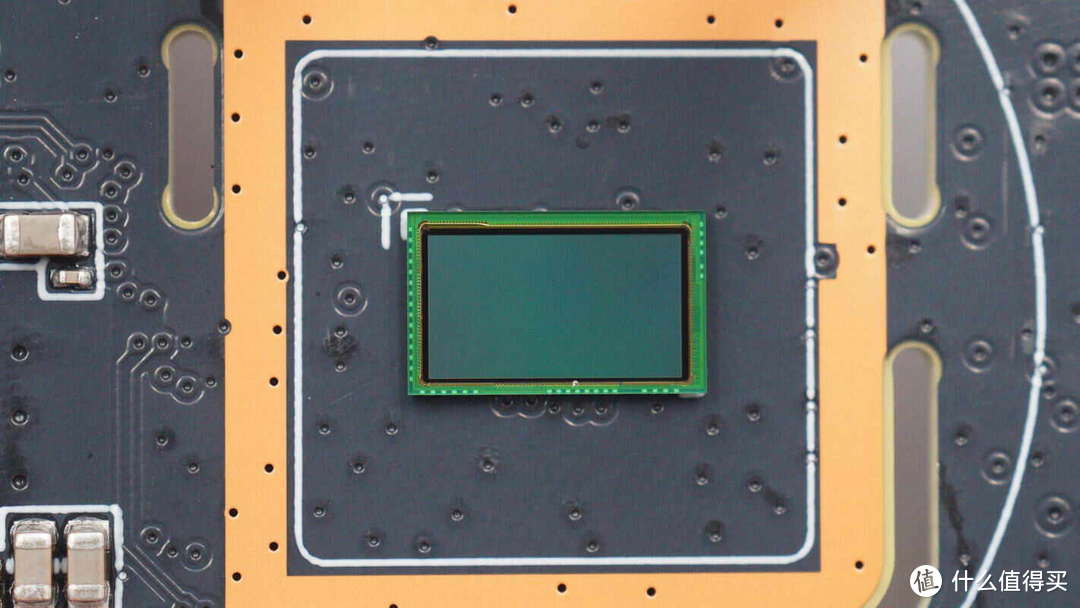

图像传感器特写。

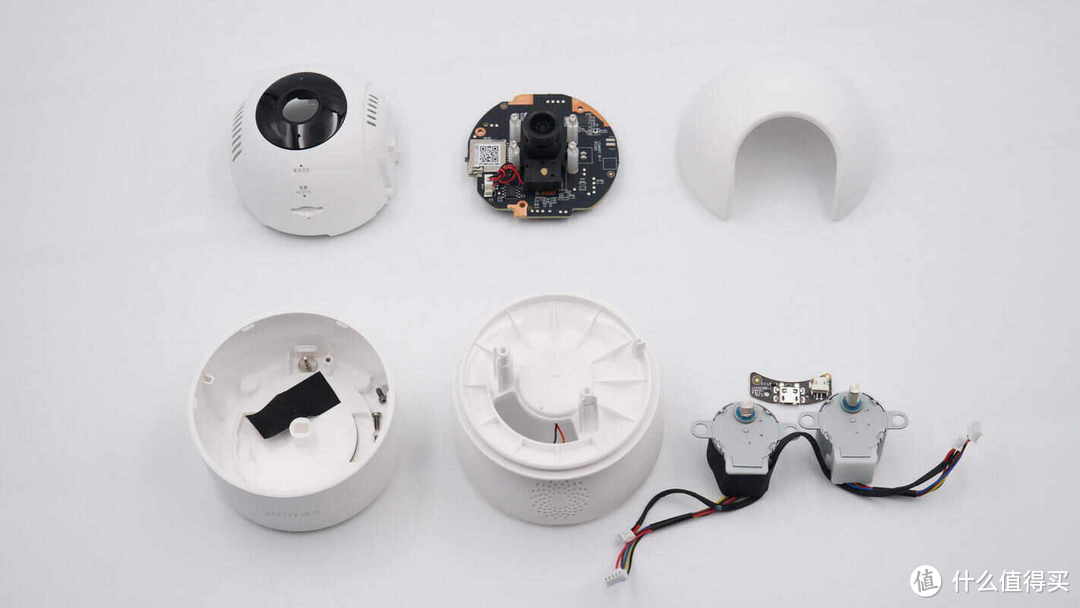

全部拆解一览，来张全家福。

安防评测室拆解总结

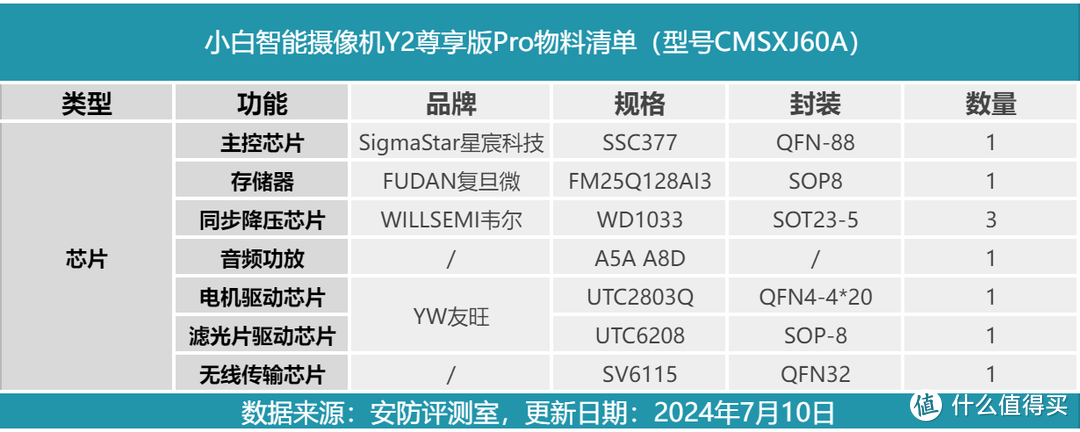

最后附上小白智能摄像机Y2尊享版Pro的核心器件清单，方便大家查阅。

小白智能摄像机内置500W像素传感器，镜头角度为105°，具备微光全彩夜视。机身云台支持360°水平旋转和110°垂直旋转。摄像机内置红外夜视灯，支持微光全彩夜视和红外夜视功能。摄像机内置麦克风和扬声器，支持声响监测和区域重点侦测，内置WiFi6无线芯片，支持米家APP，支持将视频存储到NAS上，还支持Micro SD存储。

安防评测室通过拆解了解到，这款摄像机内部采用星宸SSC377主控芯片，搭配使用复旦微存储器，外置WiFi芯片用于无线连接，用于为主控芯片供电的同步降压芯片来自韦尔，并内置两个步进电机用于水平和垂直角度调节。步进电机和PCBA模块均通过螺丝固定，机身外壳通过卡扣固定，简化组装工序。
