门禁机接线方法
1、门锁上的12v和GND分别连接到门禁电源，12V和GND。
2、K+连接的信号开锁，连接到门禁电源的NO继电器常开输出。
3、K-连接的电源的GND，或者将锁上的GND和K-短接。
另外还有一种，就是电控锁，就是电控锁上的字符不一样。
电控锁的12V连接到门禁电源的12V，电控锁的GND连接到门禁电源的GND。L+连接到门禁电源的NO继电器常开输出，L-也是短接到电控锁的GND。

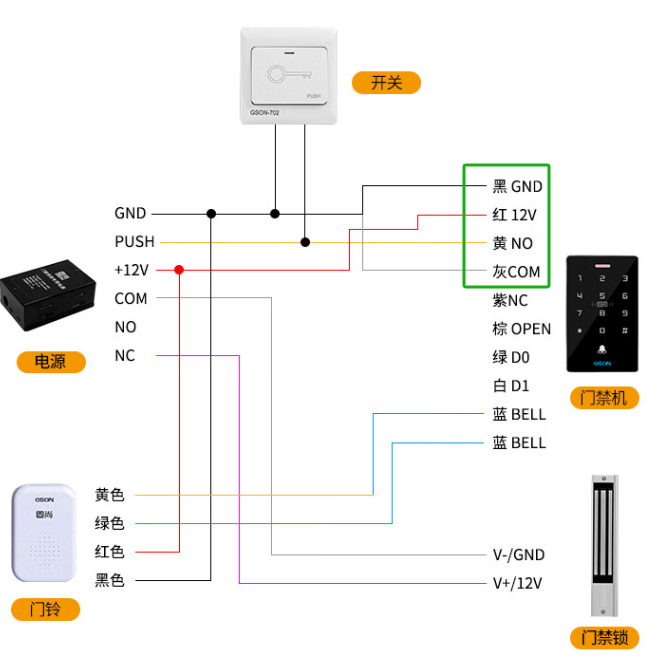

第二种：门禁一体机ID控制器连接线图。
当然了，有很多门禁控制器的接线方式有两种方式，我们一起来看一下吧！
按如下的连接即可。
第二种连接方式，我们也可以不使用门禁机的PUSH端子，我也可以使用COM和NO来代替PUSH端子，但是我们就需要有四根线连接到门禁电源。
门禁机的电源12v还是连接门禁电源的12V，GND还是连接到门禁电源的GND。门禁机的COM连接到门禁电源的GND，NO连接到电门电源的PUSH。这时我们需要四根线连接到门禁电源。
当然了，如果门禁机中没有PUSH端子，那就只能通过上面的四根线接法了，只有这一只接法。
当然了，还有的门禁机内部是有短接端子的，当GND和COM已在门禁机内部短接。那这时门禁一体机，只需要连接12v和GND到电源的正负级，再连接一根门禁机的NO到门禁电源的PUSH好可。
磁力锁，连接方法是，磁力锁的12v连接到门禁电源的NC，继电器常闭端子，因为门是要常闭的，所以要连接到NC。磁力锁的负级连接到门禁电源的COM口。注意，磁力锁是分正负级的。
下面要注意的电控锁
电控锁不分正负级，为了连接习惯，我们还是通常正级连接NO，负级连接COM。
那磁力锁和电控锁到底是怎么工作的呢？
磁力锁，安是通过电磁铁和吸铁片板组成的，当磁力锁通电，电磁铁就有电流了，这时电磁铁就会产生磁场，将吸铁片板吸附在一起，从而来锁住门。当我们按出门开关，或者通过指纹或人脸刷门禁机时，只要识别成功，这时就会通过门禁电源断开NC和GND之间的电压，门就开了，通常门禁电源的NC和GND之前断开电压5-10s左右就会自动再次加电，门禁又可以关闭。这个断开多少秒是可以手动在门禁电源上调试的。
电控锁，是一种电动锁，通过电动机或电磁铁控制锁锁舌的伸缩，从而来实现开关门的功能的。电控锁和磁力锁不同，磁力锁是通电之后有磁场将铁片吸附进行关门。
电控锁连接门禁电源时，它是连接门禁电源，通过门禁电源来控制这个电控锁的开关，门禁电源发信号，电控锁通过信号来锁定或都解锁。
第一种方法就是讲的电控锁。12V和GND之后，就通电了，通电后，如何控制电控锁的开关呢？就是通过COM和NO的两根线连接到K+和K-，通过门禁电源给的信号进行开关。
我个人觉得，电控锁，它更像是一个门禁机，和门禁机的接线方法是一样的，你们觉得呢？
开关是不分正负级的。出门开关也有两种接法：

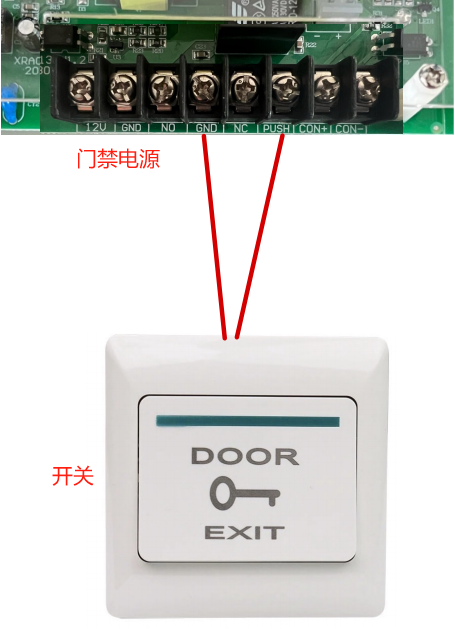

第一种，出门开关连接门禁电源，两根线，出门开关，一根线连接到门禁电源的GND，另外一根线连接到门禁电源的PUSH。
第二种，出门开关连接到门禁机，连接门禁机的好处就是省放线，一般都是门外是门禁机，门里是出门开关，直接一个洞就互通了。出门开关，一根线连接到门禁机的GND，另外一根线连接到BTN或者OPEN。
刷脸一体机接线，也是一样的接法。
当门禁机上有PUSH端子，直接连接三根线到门禁电源即可或者连接四根线，连接NO和COM也可以。
