前言
近年来，NAS设备市场迅速崛起，吸引了众多新品牌加入。作为海康威视旗下的存储子品牌，海康存储也在2024年5月推出了其首款4盘位NAS产品——R1。这款产品不仅继承了海康在监控存储方面的优势，还在硬件设计上进行了大胆创新
▲海康存储NAS R1采用纯铝合金机身，配备全彩触控屏和RGB侧透设计，外观精致且富有科技感。内部配置方面，R1搭载Intel N100处理器，支持4个HDD和2个SSD，性能强劲。本次准备的HDD是四块红盘WD40EFZX 4TB
开箱
▲最外层包装箱为牛纸皮箱，正面是品牌英文名HIKSEMI的Logo
▲内部包装箱为黑色，中央是海康存储NAS R1的图片
▲打开包装盒可以看到内部的NAS被黑色泡棉包裹，可以避免运输过程中的磕碰
▲揭掉泡棉，可以看到左边是附件盒，右侧白色塑料袋包裹的是NAS R1本体
▲附件盒内一览；有电源适配器一只、CAT6屏蔽网线两根、电源线一个、2.5寸硬盘安装工具一袋、使用说明书一张
▲电源适配器输出规格为12V 10A；120W的输出功率
▲海康存储NAS R1采用铝合金机身，正面左上角配备全彩触控屏，外观精致，质感一流
▲揭掉硬盘仓盖板，硬盘仓盖板采用磁性设计
1.硬盘托盘
2.USB3.2 Gen2 Type-A
3.USB3.2 Gen2 Type-C
4.2.86寸全彩触控屏
5.硬盘仓盖板
▲NAS R1侧面是一块3mm玻璃盖板，贴膜可以撕除，透过玻璃可以看到内存和SSD。使用螺丝刀拧开四周的螺丝就能快速拆下玻璃盖板，方便进行内存和ssd扩容
▲NAS R1背面风扇部位采用了磁吸式防尘网
▲NAS R1背面IO接口一览
1.电源开关
2.Reset按钮
3.2x USB3.2 Gen2 Type-A
4.HDMI 2.0
5.2x 2.5GbE LAN
6.DC In
▲底部贴有铭牌，四周是长条形橡胶脚垫
全彩触控屏
▲第一页显示宇宙粒子主题，最上面是日期和时间
▲长按触控屏可以切换主题
▲切换到龙年主题
▲向左滑动来到第二页，这里可以显示CPU温度、设备温度、CPU占用率、风扇模式
▲第三页显示所有盘位的硬盘容量
▲最后一页是网口状态
硬盘
▲本次为R1准备的HDD是四块红盘WD40EFZX 4TB
▲WD40EFZX 4TB属于WD Red Plus系列，采用CMR技术，5400RPM，泰国制造
▲背面一览。PCB板通过螺丝固定在盘体上
▲拆下PCB主板，PCB主板与盘体电路采用公母座互联
▲PCB主板正面一览。EM6GC16EWKG-12H，DRAM缓存，大小为128MB，来自钰创科技；主控为88i1054，制造厂商是Marvell
▲在Windows系统下可用空间大约为3.63TB

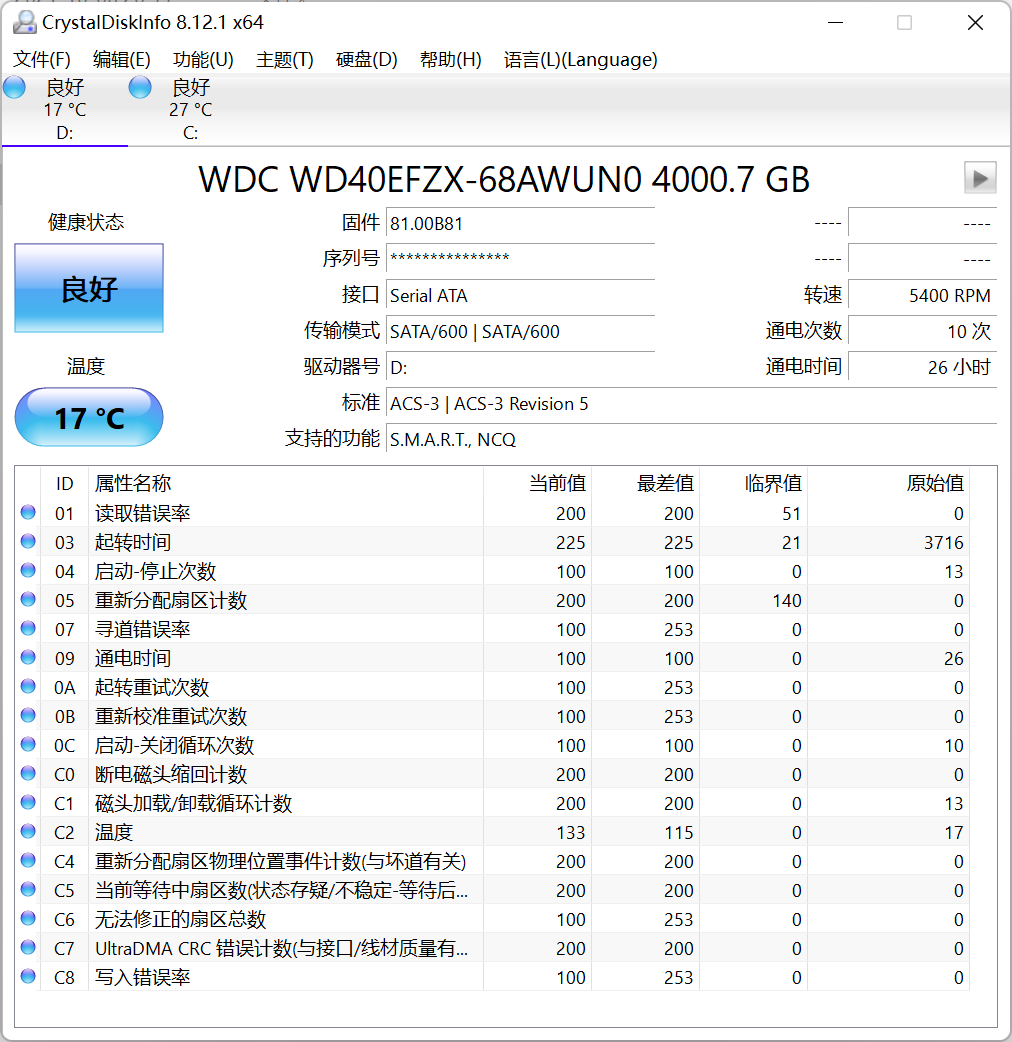

▲CrystalDiskInfo信息，可以看到红盘WD40EFZX 4TB转速为5400RPM
▲CrystalDiskMark测试，读取速度在216MB/s左右，写入速度在204MB/s左右
▲TxBENCH测试，读取速度在207MB/s左右，写入速度在209MB/s左右
▲HD Tune测试。最高202MB/s的快速数据传输速度提供对基本内容的快速访问，内圈最慢速的位置也能保持在82.4MB/s以上
▲ATTO Disk Benchmark
▲向WD40EFZX 4TB NAS盘写入文件，写入速率在207MB/s左右
▲从WD40EFZX 4TB NAS盘读取文件，读取速率在201MB/s左右
拆解视频
固件
▲下载海康智存APP，扫描NAS R1上的二维码添加设备
▲初次使用时需要将NAS R1的系统升级至最新版本
▲给NAS R1上的硬盘创建储存空间，支持RAID1/RAID5/BASIC模式
▲创建完成后进入主页面，可以在设备管理页面查看设备当前状态，包括CPU和内存使用率，各硬盘温度，风扇转速等等
▲显示屏的主题、亮度、息屏时间都可以设置；设备氛围灯也能进行设置。启用Samba服务需要单独设置密码
▲可以对通讯录、微信进行备份。目前微信文件备份只支持安卓手机
▲回忆相册：回溯并创建往年“今日”照片集；支持创建并分享自定义相册
▲人物相册：支持人像识别，自定义人物关系、封面，分享相册
▲宝宝相册：自动计算宝宝年龄，照片排序，可邀请家庭成员点赞、分享
性能测试
单块M.2 SSD Basic
▲向NAS中上传文档，此时R1的写入速度为285MB/s
▲从NAS中取回文档，此时R1的读取速度为283MB/s
4块WD40EFZX 4TB RAID 5
▲向NAS中上传文档，此时R1的写入速度为283MB/s
▲从NAS中取回文档，此时R1的读取速度为282MB/s
温度
▲环境温度为26.1℃
▲风扇低速模式。NAS正常运行1小时；HDD 1温度41℃，HDD 2温度39℃，HDD 3温度38℃，HDD 4温度37℃；M.2 SSD 1温度为41℃
▲风扇标准模式。NAS正常运行1小时；HDD 1温度32℃，HDD 2温度29℃，HDD 3温度28℃，HDD 4温度30℃；M.2 SSD 1温度为40℃
▲风扇强劲模式。NAS正常运行1小时；HDD 1温度30℃，HDD 2温度27℃，HDD 3温度27℃，HDD 4温度28℃；M.2 SSD 1温度为37℃
功耗
▲海康存储NAS R1硬盘休眠时功耗为11.7W左右
▲海康存储NAS R1使用2.5G LAN口正常运行时功耗为31.7W左右
▲海康存储NAS R1使用2.5G LAN口向4块HDD RAID5储存空间上传文件时功耗为38.4W左右
▲海康存储NAS R1使用2.5G LAN口向1块M.2 SSD Basic储存空间上传文件时功耗为34.5W左右
iStore OS
▲将iStore OS刷入U盘，插上R1的USB接口，开机默认从U盘启动，进入主页面可以看到硬盘挂载情况
▲系统信息中可以查看当前CPU温度、CPU使用率、内存使用率
▲给iStore OS配置联网
▲型号HS-AFS-R1；CPU是N100
▲给四块HDD创建RAID5阵列
▲挂载成功后可以在挂载点中找到信息
▲接下来我们在iSore OS上安装群晖DSM；软路由+NAS组合，在https://github.com/jannson/virtual-dsm/releases下载文件后在iStore中上传

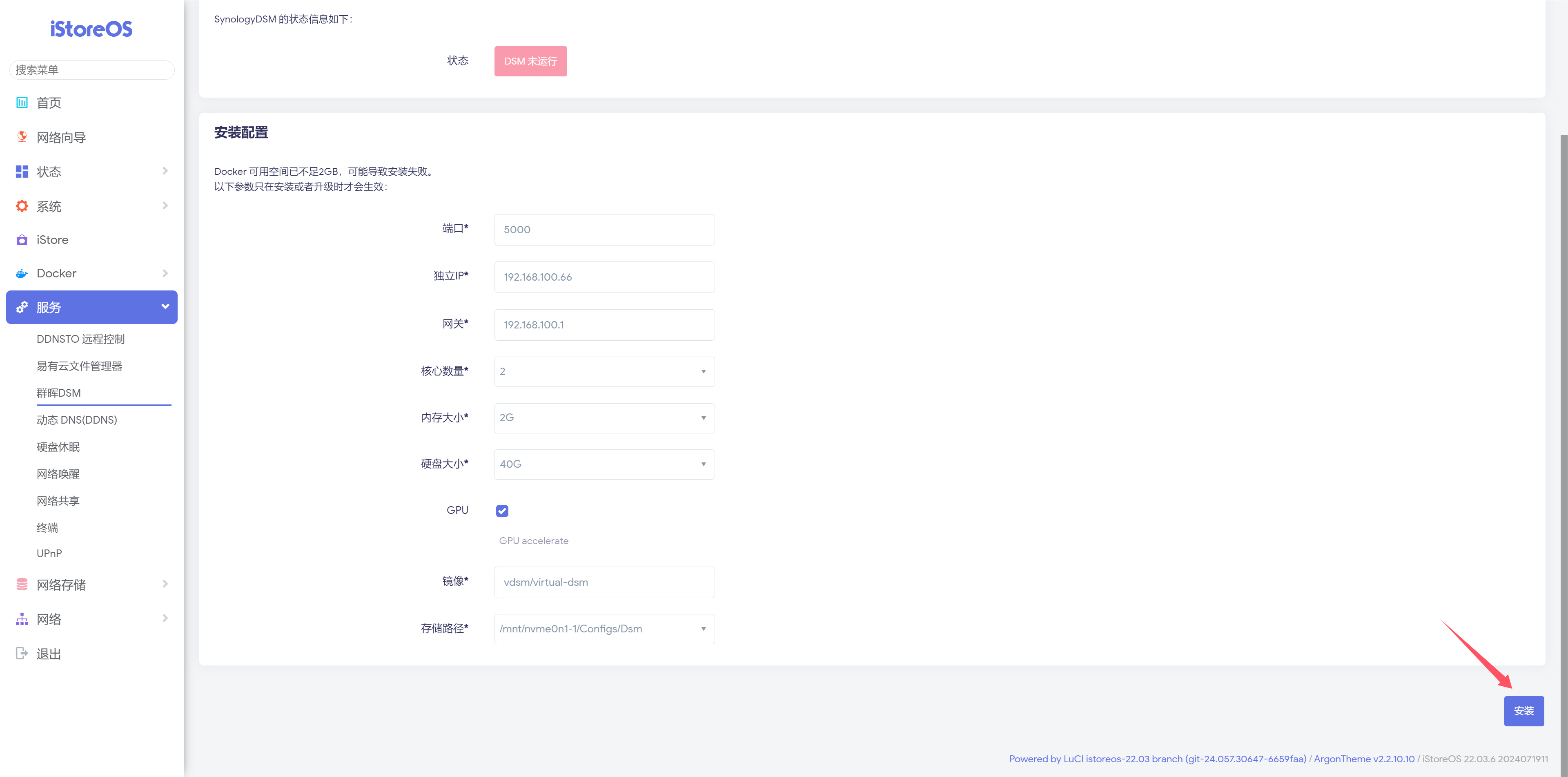

▲上传完成后可以在服务中找到群晖DSM，选择硬盘大小和储存路径后点击安装
▲这里需要注意的是储存路径决定了你群晖DSM的空间容量，选择data-md0就是刚创建的RAID5空间；选择nvme0n1就是1T的SSD
▲耐心等待安装完成
▲输入群晖DSM IP+端口号
▲到主页面，群晖DSM大家都非常熟悉了
总结
▲海康存储NAS R1作为一款新型的网络存储设备，定位于家庭和小型工作室用户
外观设计 海康存储R1采用了金属机身，做工精致，配备的2.86寸全彩触控屏能够显示设备状态并进行设置。除此之外，R1还具备磁吸面板和透明RGB侧板，整体设计具有高端感和良好的用户体验
硬件配置 搭载Intel N100处理器，提供4个HDD盘位和2个M.2 SSD盘位，支持最大96TB的存储容量，配置主流且具有竞争力
系统与功能 虽然系统界面简洁，易于上手，但功能相对较少，目前系统和生态上还有进步空间，部分功能如相册管理、数据备份、影音娱乐等已具备，但其他高级功能需要通过第三方App或Docker实现，爱好折腾的极客玩家可以刷入其他系统，也可以作为一台all in one设备来使用，售价也算良心。
综上所述，海康存储NAS R1在硬件配置和设计上表现出色，但在系统功能和生态建设上还有提升空间。对于追求高性能和高颜值NAS设备的用户来说，R1是一个值得考虑的选择
