海康专门门禁电源有好几种型号，具体接线方式是有差异的，详情请继续往下看。
一、门禁电源适配器：
1、HY-P01（12V、3A）
门禁电源接线（门锁、一体机）示意图如下，均可参考：
门锁示意接线图1：
门禁一体机示意接线图2：
注意：接电控锁时必须把延时调至0秒，以防烧毁电控锁。（切记，切记）
注：现场若是搭配HY-P01的专用电源适配器，锁和一体机可由一个电源供电实现开关门。

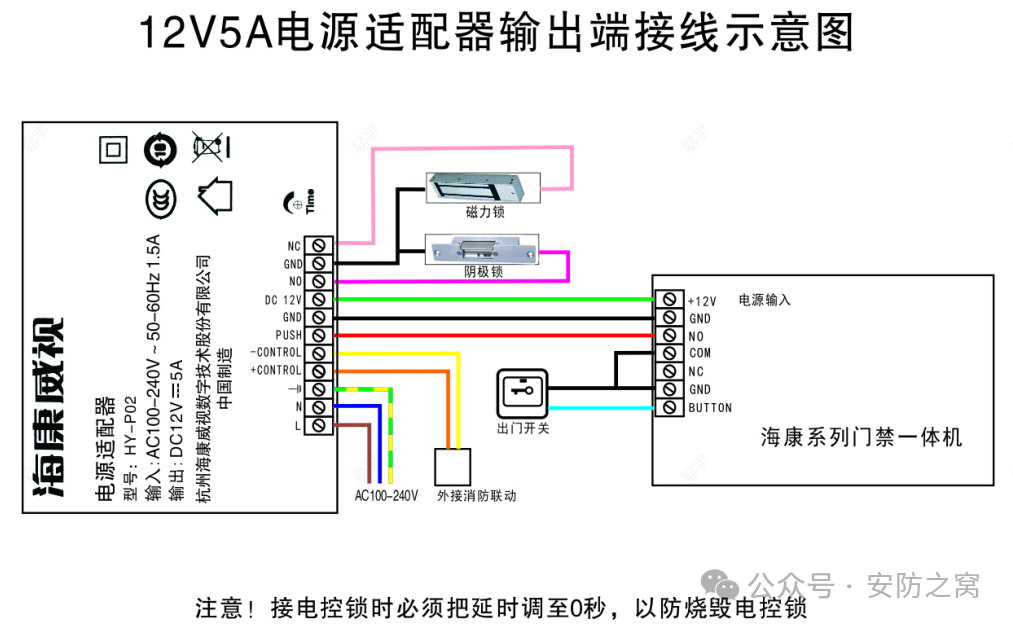

2、HY-P02（12V 5A）
3、DS-K7M-AW40（12V、3.33A）（圆头直接插，或者通过2根线的转接头接）
接线示意参考图3如下：
二、门禁电源箱/开关电源：
1、DS-K7M-AW50-1（12V、4.17A）（不带机箱 无蓄电池接口）
▷ 接线方式：220V输入用于接市电，给电源供电
12V输出：+v代表12v正极，-v代表12v负极，可以给12V的门禁一体机、锁进行供电。
2、DS-K7M-AW50（12V、4.17A）（带机箱、有蓄电池接口功能）
3、DS-K7M-AW100（12V、8.3A）100W 带机箱、有蓄电池接口功能）
▷ 接线方式：
设备打开后，侧边一共有六个端子，从上到下分别为：
12V 电源输入正负、输出电源正负、蓄电池；另外，电源箱内部除了电路板之外，还有一个 12V 的电源开关，接线定义如下图：
接线具体方法参考接线示意参考图3
提醒：
1、建议现场使用的时候，一个电源箱只对接一个门禁设备。
2、参数说明，计算电源箱功率的时候，一般按照输出功率的 70%换算，留有 30%的余量。
