海康威视69系列解码器解码上墙方法教程

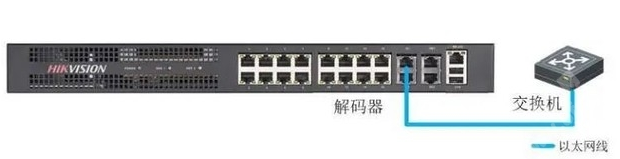

69系列解码器接线

内部结构要了解

四张网卡GE1、GE2，G1和G2相互独立且不通，G1和G2交换芯片做桥梁，与16个百兆网口互通。

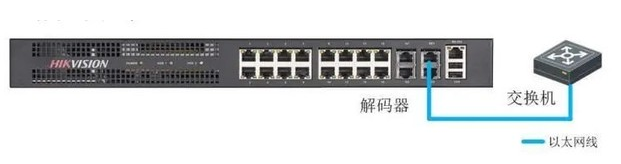

GE1做管理网口

GE1做管理网口，外接核心交换机要牢记。

G1和G2请慎接

G1和G2为千兆网口，没有特别需求勿去接。

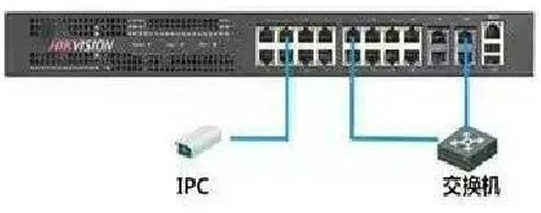

16网口如何用

GE1和16口交换机同时接核心交换机，16口就可以正常使用（受带宽限制，一般接摄像机）。

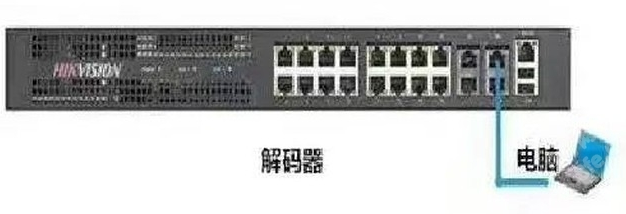

电脑直连要注意

电脑直连解码器时，不要使用IP地址192.0.0.65/66/67，避免和内部IP冲突。

小贴士

16网口为百兆交换机，G1和G2不要同时接，会环路哦~

69系列解码器解码上墙

1、安装客户端软件

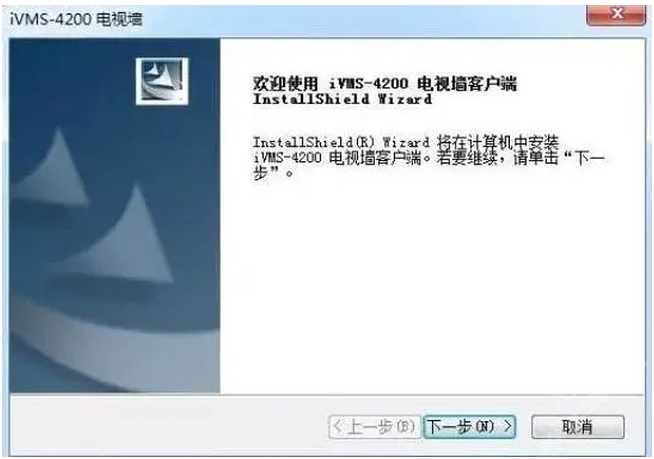

首先安装光盘自带的客户端软件iVMS-4200 Video Wall。首次运行软件需要创建一个超级用户，用户名和密码自定义。

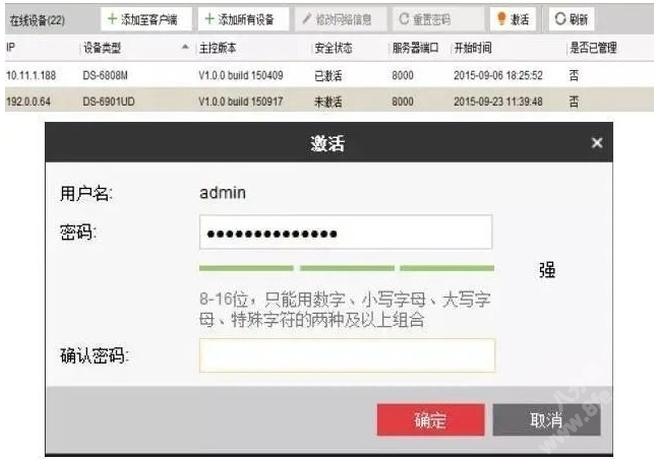

2、激活解码器

初次使用设备需设置密码，进行激活。

选中在线设备，点击激活。

若设备出厂IP与您的电脑在同一网段，

可选择在客户端直接添加设备进行激活。

激活密码需要字母加数字组合，

长度8位数及以上。

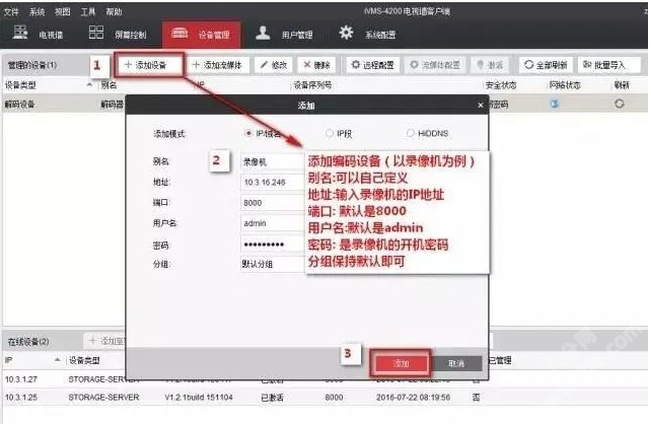

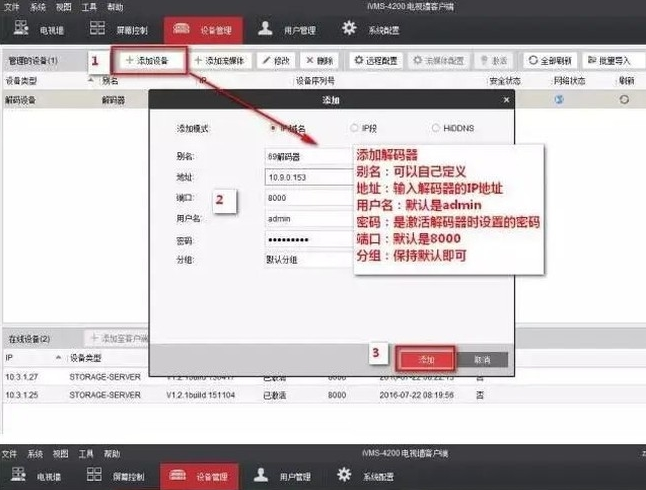

3、添加解码器&编码设备

进入设备管理，分别添加解码器跟编码设备。

4、解码上墙

添加电视墙

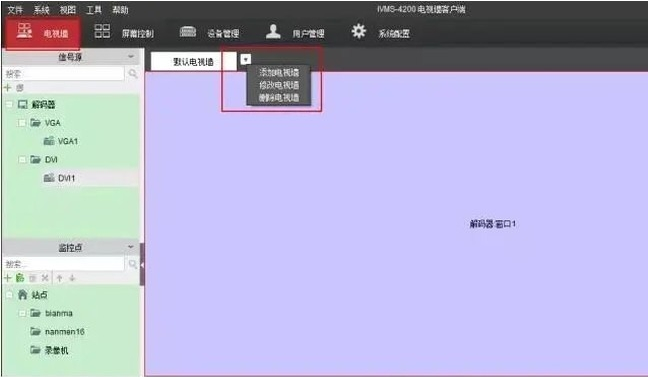

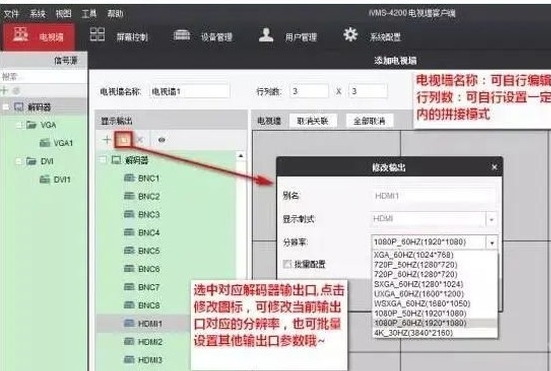

进入到电视墙页面进行相应配置。电视墙配置界面点击虚拟屏幕上方的选择，可以添加电视墙。

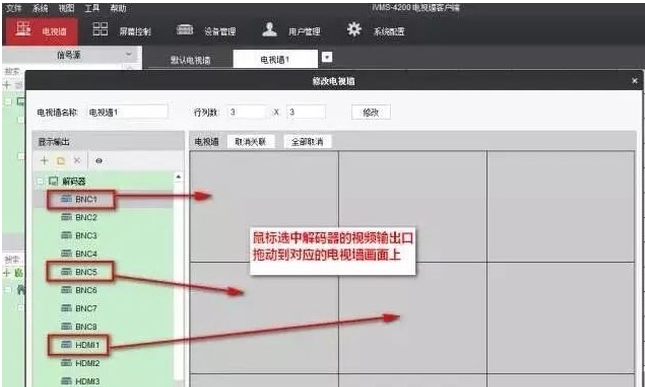

关联输出口

将解码器的显示输出口拖动到对应的大屏画面上。

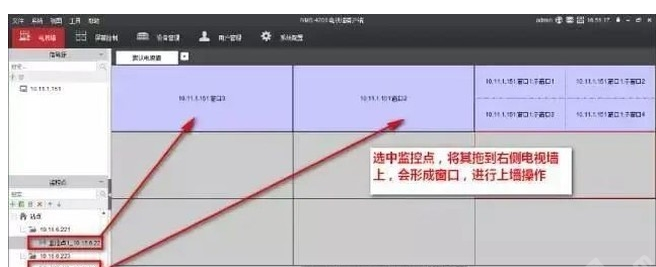

关联监控点

选中监控点，将其拖到右侧电视墙上，会形成窗口，进行上墙操作。
