为了提升网络可靠性,你知道OTN光层保护有多努力吗?

光纤是通讯传输的重要组成部分,当光纤断了,在无保护的状态下,需要人工进行倒接处理。过程将持续几分钟到几十分钟不等,严重影响信息传递。OTN光层保护可以实现业务在50 ms时间内完成自动保护倒换,提升网络高可靠性和设备的容灾能力。关于OTN的详细介绍可阅读网络数据的大容量传输技术——WDM/OTN,你了解吗?



1

实现原理



我们先来看看OTN光层保护是怎么实现的?OTN光层保护主要通过“并发优收”来实现。并发,即同时发送。优收,即择优接收。


发送端同时发送两路信号,通过两个不同的通道传输。接收端比较收到的信号,选取两个通道中的质量较好的一路信号来接收。


为了提升网络可靠性,你知道OTN光层保护有多努力吗?  第1张


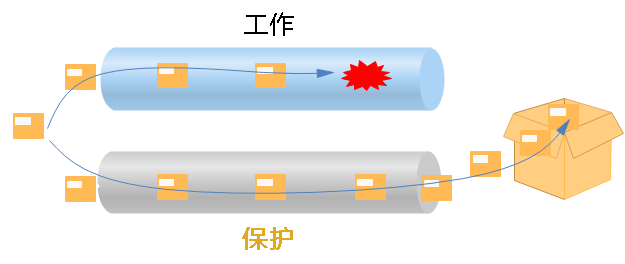

当选收的工作路径发生故障时,业务接收端进行故障检测,然后将业务倒换到保护路径上,从而进行保护。


为了提升网络可靠性,你知道OTN光层保护有多努力吗?  第2张


由于业务都是双向的,所以倒换包括单向倒换和双向倒换。

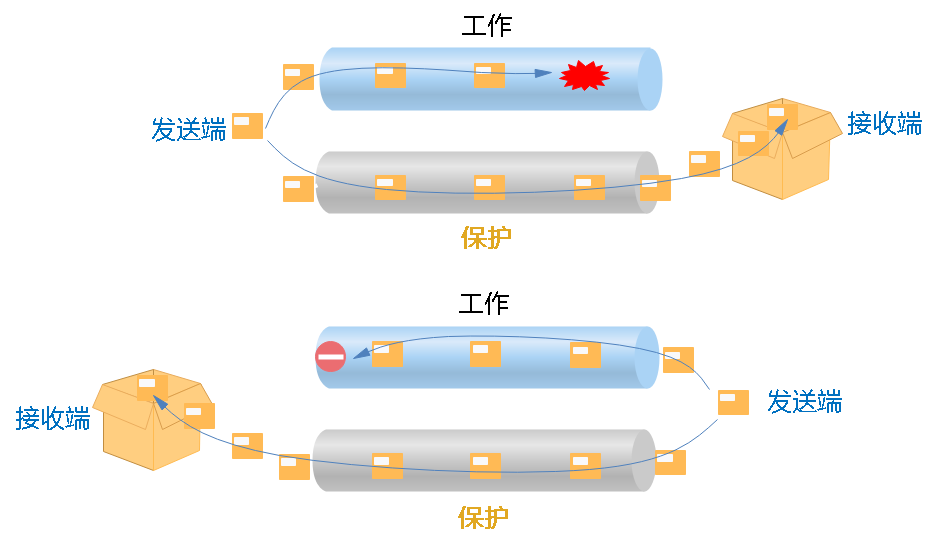

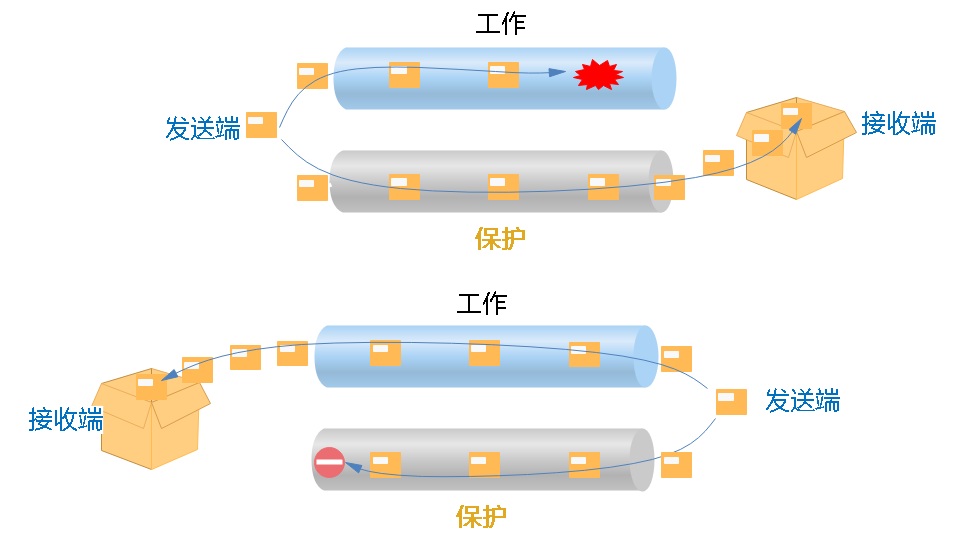

单向倒换:出现单向故障(即故障只影响一个方向)时,只有受影响的一端进行倒换。


为了提升网络可靠性,你知道OTN光层保护有多努力吗?  第3张


双向倒换:出现单向故障时,受影响和不受影响的两端都会进行倒换。


为了提升网络可靠性,你知道OTN光层保护有多努力吗?  第4张


倒换后,若工作通道恢复正常,还可以选择是否返回到工作通道。

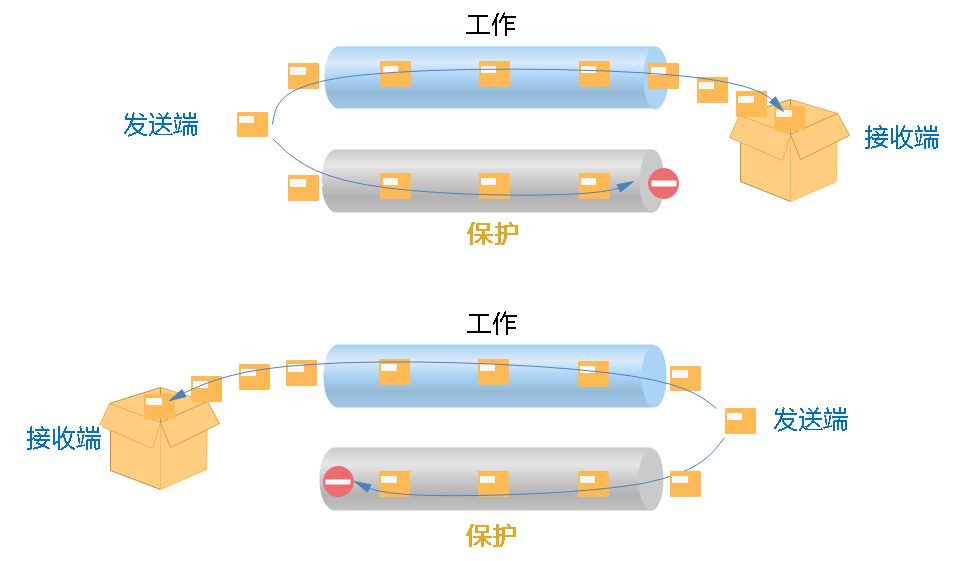

非返回式:工作通道恢复正常后,已倒换到保护通道的业务信号不返回到工作通道,仍然在保护通道传输。


为了提升网络可靠性,你知道OTN光层保护有多努力吗?  第5张


返回式:当工作通道恢复正常时,业务信号会返回到工作通道传输。


为了提升网络可靠性,你知道OTN光层保护有多努力吗?  第6张


2

保护类型

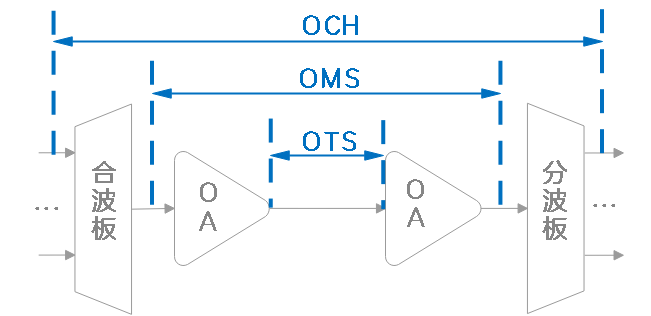

OTN光层保护提供了各个层次的光层保护,简要说明了波分的光层结构,关于OTN分层结构的详细内容可阅读只看这三张图,你就可以掌握OTN分层结构


为了提升网络可靠性,你知道OTN光层保护有多努力吗?  第7张


可以看得出:

  • OTS光传输段层,就是前后两级光放大类单板(即OA类单板)之间形成的部分。

  • OMS光复用段,是由合分波类单板之间形成的部分。

  • OCH光通道层,是单个的波长通道,业务单板之间的部分。

因此,针对以上光层结构,也就有了光传输段保护光复用段保护光通道保护三种保护。



光传输段保护

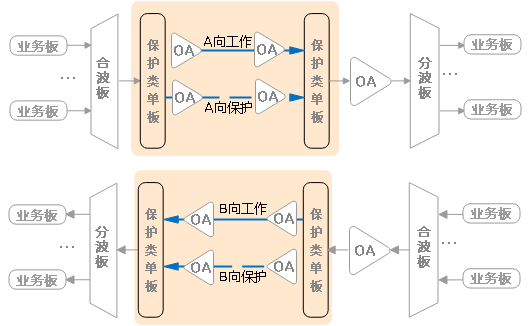

光传输段保护,也叫光线路保护,保护相邻两个光放大(OA)站点之间的光纤。也就是用备用光缆来保护一段容易遭到损坏的工作光缆。


为了提升网络可靠性,你知道OTN光层保护有多努力吗?  第8张




光复用段保护


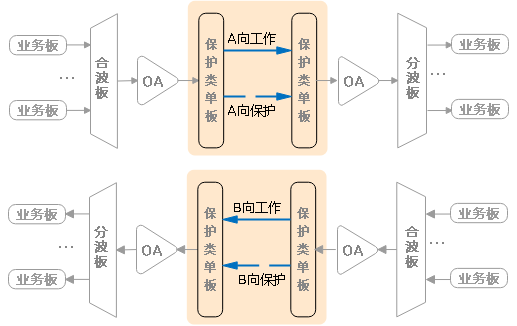

光复用段保护,在光传输段保护的基础上,增加了对光放大(OA)站点的保护能力。


为了提升网络可靠性,你知道OTN光层保护有多努力吗?  第9张




光通道保护


光通道保护主要保护的是单通道业务,同时具备保护合分波单板、光放大(OA)站点等光层单板能力。


根据业务单板的使用情况,光通道1+1保护应用场景分为业务单板冗余配置方式和业务单板共享配置两种方式。

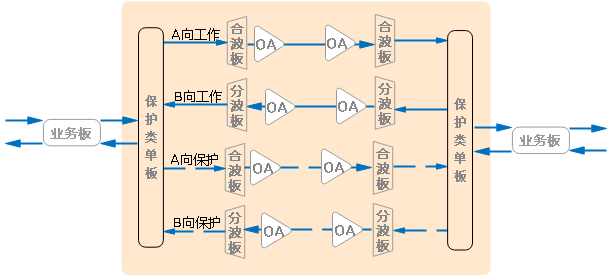

业务单板共享:工作通道和保护通道共享业务单板。


为了提升网络可靠性,你知道OTN光层保护有多努力吗?  第10张

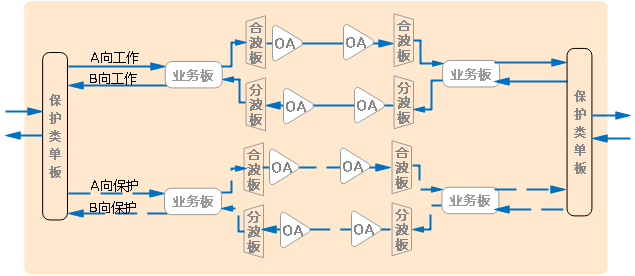

业务单板冗余:工作通道和保护通道上各有一块业务单板。


为了提升网络可靠性,你知道OTN光层保护有多努力吗?  第11张


好了,OTN光层保护介绍完了,OTN光层保护实现业务快速恢复,对避免网络长时间中断,有极其重要的作用。最后为大家奉上总结笔记,见下表~


保护类型
保护范围
光传输段保护相邻两个光放大(OA)站点之间的光纤
光复用段保护
  • 相邻两个光放站点之间的光纤

  • 光放大(OA)站

光通道保护业务单板共享
  • 相邻两个光放大(OA)站点之间的光纤

  • 光放大(OA)站点

  • 合分波单板

  • 单通道业务


业务单板冗余
  • 相邻两个光放大(OA)站点之间的光纤

  • 光放大(OA)站点

  • 合分波单板

  • 单通道业务

  • 业务单板
